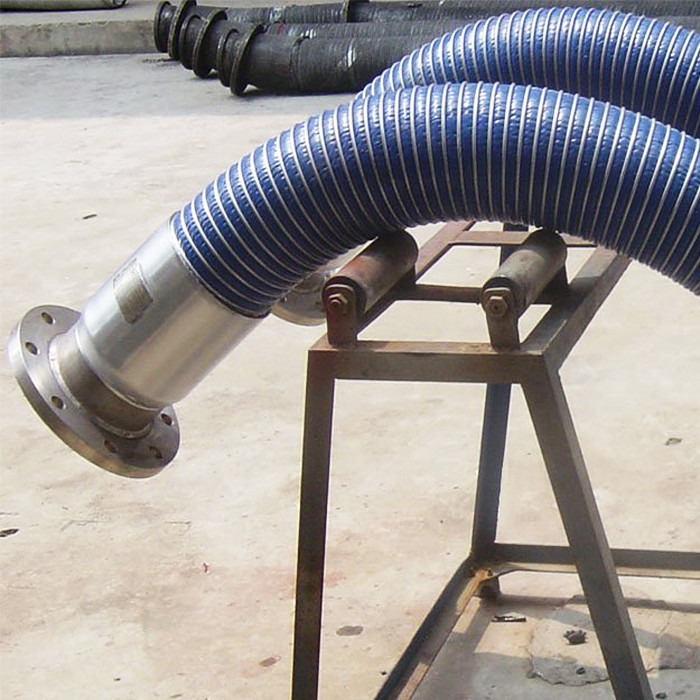

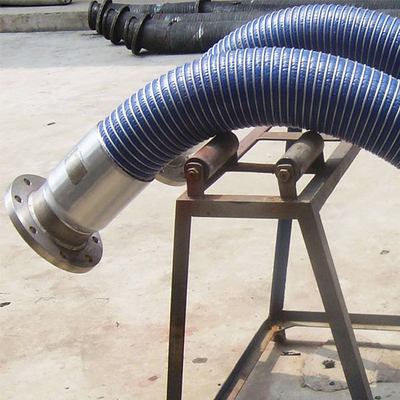

लचीला समग्र एसटीएस नली EN13766/13765 प्रौद्योगिकी 15Bar ईंधन तेल स्थानांतरण
विवरण
डॉकफेंडर सेफ्टी ट्रांसफर सिस्टम-कंपोजिट एसटीएस होज का उपयोग करके हर साल सैकड़ों एलएनजी वाणिज्यिक हस्तांतरण सुरक्षित और कुशलता से किए जाते हैं।डॉकफेंडर सिस्टम को एलएनजी ट्रांसफर सिस्टम में एकीकृत करने से सिस्टम और अन्य संपत्तियों जैसे जहाजों, होसेस और उपकरण को स्पिल के क्षेत्र में सुरक्षित रखने में मदद मिलेगी।इसलिए तत्काल क्षेत्र में कर्मियों को चोट लगने का जोखिम कम से कम होता है और दूसरों और पर्यावरण को दूषित होने का जोखिम भी बहुत कम हो जाता है।
डॉकफेंडर होज सिस्टम्स की प्रमाणित तकनीक को एलएनजी ट्रांसफर सिस्टम में शामिल करने में दिखाई गई सावधानी और परिश्रम से न केवल एलएनजी शिप ओनर और एलएनजी ऑपरेटर की प्रतिष्ठा की रक्षा करने में मदद मिलती है बल्कि एलएनजी क्षेत्र की प्रतिष्ठा भी बनी रहती है।
विशेष विवरण
| उत्पत्ति का स्थान | चीन |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | DF-CH200 |
| सामग्री | उच्च गुणवत्ता PTFE |
| रंग | जैसी ज़रूरत |
| आवेदन पत्र |
शिप-टू-शिप और शिप-टू-शोर |
| नाम | लचीला समग्र एसटीएस नली EN13766/13765 प्रौद्योगिकी 15Bar ईंधन तेल स्थानांतरण |
| विशेषता | तेल प्रतिरोध |
| नमूना | आमतौर पर मुफ़्त |
| उत्पाद विधि | ढलाई |
| तापमान | ~40-120 डिग्री |
| पैकिंग | पैलेट |
| समय - सीमा | 7-14 दिन |
| नमूना | आयाम | काम का दबाव | सुरक्षा का पहलू | झुकने त्रिज्या | वज़न | लंबाई | ||
| कम्पोजिट | [मिमी] | [इंच] | [छड़] | [साई] | [किलोग्राम] | [एम] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| डीएफ-सीएच65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| * नोट: विभिन्न आकारों को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||||||||
विशेषताएँ
1. सकारात्मक और नकारात्मक दबाव के लिए अच्छा प्रतिरोध।
2. इलेक्ट्रोस्टैटिक डिस्चार्ज फ़ंक्शन।
3. यह उच्च दबाव, पहनने के प्रतिरोध को सहन कर सकता है।
4. उच्च तापमान प्रतिरोध।
5. इसमें अच्छा तेल प्रतिरोध और रासायनिक संक्षारण प्रतिरोध है।
6. उपयोग आत्मीयता मजबूत है, अच्छा लग रहा है, छड़ी नहीं, रंगीन।
अनुप्रयोग

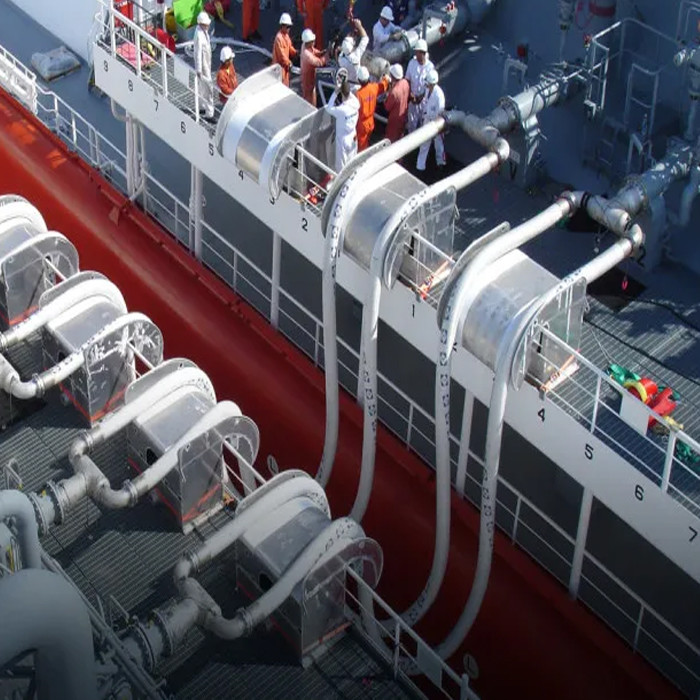

शिप-टू-शिप और शिप-टू-शोर
● एलएनजी बल्क ट्रांसफर
● एलएनजी बंकरिंग
वाष्प वापसी लाइनों के लिए भी उपयुक्त
तेल टैंकर
लाभ

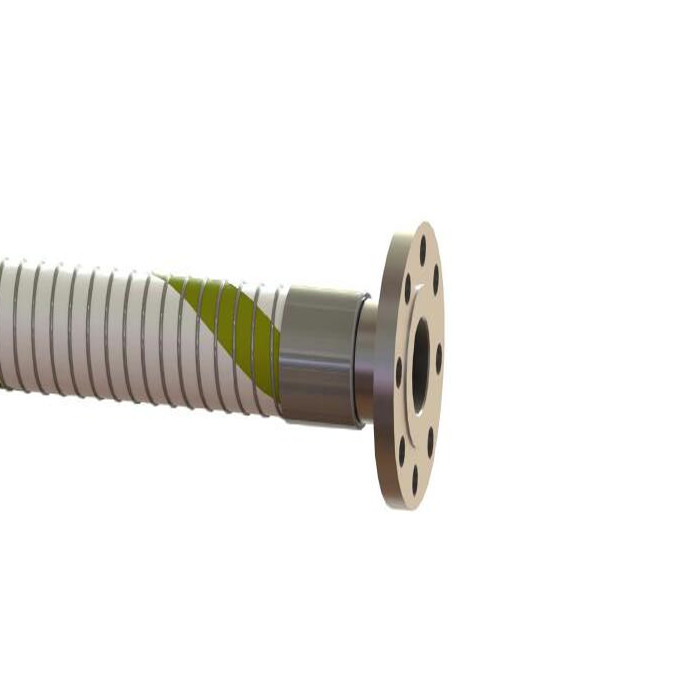

नली असेंबली
अक्सर उपयोग किए जाने वाले खतरनाक वाहन के कारण यह अनुशंसा की जाती है कि मिश्रित नली का उपयोग केवल ठीक से तय फिटिंग के साथ किया जाना चाहिए।कम्पोजिट होसेस को आमतौर पर वायर व्हीप्ड विधि या बाहरी क्रिंप द्वारा फिट किया जाता है।सभी होसेस में 6 से 1 सुरक्षा कारक होता है।
परिक्षण
सभी होज़ असेंबलियों को हाइड्रोस्टेटिक रूप से अधिकतम अनुशंसित काम के दबाव का डेढ़ गुना दबाव परीक्षण किया जाना चाहिए और निरंतरता की पुष्टि करने के लिए विद्युत रूप से परीक्षण किया जाना चाहिए:
- AS2683, AS2594, AS1180, AS2117
- बीएसईएन13765:2010, बीएस5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

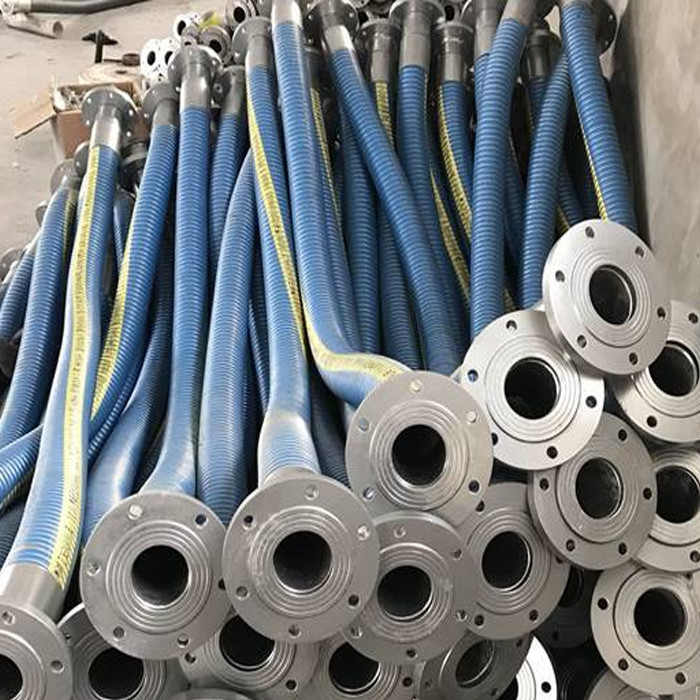

फिटिंग
फिटिंग की एक विस्तृत श्रृंखला की आपूर्ति की जा सकती है जैसे कि कैमलॉक, स्क्रूड फिटिंग, फ्लैंगेस आदि।
सामग्री फिटिंग - स्टेनलेस स्टील, एल्यूमिनियम, कस्टम।
