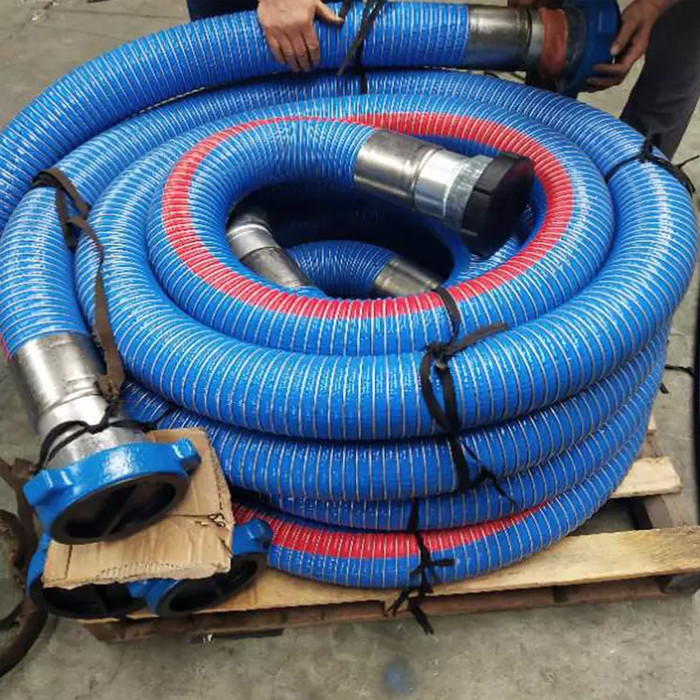

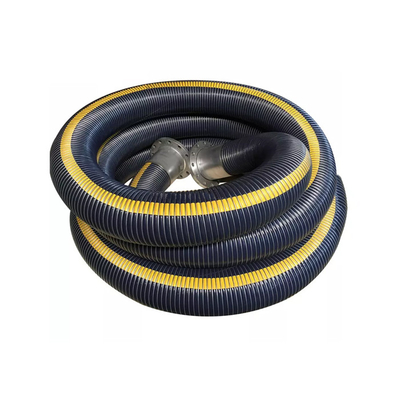

EN13766 निर्दिष्टीकरण तेल हस्तांतरण के लिए एसटीएस नली लचीला उच्च दबाव 21Bar
विवरण
मल्टी-एलएनजी व्हाइट कम्पोजिट एसटीएस होज़ को विशेष रूप से खराब परिस्थितियों में अपतटीय उपयोग के लिए डिज़ाइन किया गया है, जैसे शिप टू शिप ऑपरेशन जहां -164 डिग्री सेल्सियस के तापमान पर एलएनजी को उतारा जाएगा।समग्र एसटीएस नली का उपयोग विभिन्न कार्यों में किया जा सकता है जैसे कि साइड बाय साइड और टेंडेम ऑफलोडिंग।ये होसेस अन्य ट्रांसफर सिस्टम जैसे लोडिंग आर्म्स और फ्लेक्सिबल पाइपलाइन सिस्टम के संयोजन में वाष्प रिटर्न लाइन के रूप में भी उपयुक्त हैं।
STS होज़ को EN 1474-II और EN 12434 के अनुसार DNV-GL, ब्यूरो वेरिटास (BV) और अमेरिकन ब्यूरो ऑफ़ शिपिंग (ABS) जैसे कई वर्ग समाजों द्वारा प्रमाणित किया जाता है। ये होज़ EN 1474-III प्रमाणित सिस्टम में उपयोग के लिए तैयार हैं। दुनिया भर में।टीएनओ और शेल के साथ एक विस्तारित परीक्षण कार्यक्रम और कई वर्षों के परिचालन अनुभव ने साबित कर दिया है कि मल्टी-एलएनजी व्हाइट कम्पोजिट एसटीएस होसेस विश्वसनीय हैं।इसके आगे वे अपतटीय एलएनजी शिप टू शिप ट्रांसफर ऑपरेशन सहित सभी प्रकार की गतिशील स्थितियों में उपयोग करने के लिए सुरक्षित हैं।
विशेष विवरण
| प्रोडक्ट का नाम | EN13766 निर्दिष्टीकरण तेल हस्तांतरण के लिए एसटीएस नली लचीला उच्च दबाव 21Bar |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | DF-ST10IN |
| सामग्री | शीर्ष-स्तरीय PTFE |
| मानक | EN13765/EN13766 |
| सुरक्षा का पहलू | 6:1 |
| प्रसंस्करण सेवा | ढलाई |
| प्रदर्शन | उम्र बढ़ने प्रतिरोध, ओजोन प्रतिरोध, तेल प्रतिरोध |
| रंग | कोई भी रंग ठीक है |
| ड्राइंग प्रारूप | उत्पादन में डिजाइन के अनुसार उपलब्ध है |
| पैकेट | इनर-प्लास्टिक बैग;बाहरी-मानक पैलेट, लकड़ी के मामले या आपकी मांग के रूप में |
| प्रयोग | बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बजरा |
| सेवा | अमेरिका, यूरोप, ऑस्ट्रेलिया और अन्य देशों में निर्यात को संभालने में कई वर्षों के अनुभव के साथ पेशेवर निर्यात बिक्री टीम द्वारा प्रदान की जाने वाली गर्म और त्वरित प्रतिक्रिया सेवा। |
| नमूना | आयाम | काम का दबाव | सुरक्षा का पहलू | झुकने त्रिज्या | वज़न | लंबाई | ||
| कम्पोजिट | [मिमी] | [इंच] | [छड़] | [साई] | [किलोग्राम] | [एम] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| डीएफ-सीएच65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| * नोट: विभिन्न आकारों को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||||||||
विशेषताएँ
1. EN13765 और 13766 के साथ पूरी तरह से अनुपालन।
2. बहुत लचीला और छोटा झुकने वाला त्रिज्या।
3. रासायनिक तेल प्रतिरोध।
4. स्टेनलेस स्टील / एचडीजी युग्मन / निकला हुआ किनारा वैकल्पिक।
अनुप्रयोग
शिप-टू-शिप और शिप-टू-शोर
● एलएनजी बल्क ट्रांसफर
● एलएनजी बंकरिंग
वाष्प वापसी लाइनों के लिए भी उपयुक्त
तेल टैंकर
लाभ
नली असेंबली
अक्सर उपयोग किए जाने वाले खतरनाक वाहन के कारण यह अनुशंसा की जाती है कि मिश्रित नली का उपयोग केवल ठीक से तय फिटिंग के साथ किया जाना चाहिए।कम्पोजिट होसेस को आमतौर पर वायर व्हीप्ड विधि या बाहरी क्रिंप द्वारा फिट किया जाता है।सभी होसेस में 6 से 1 सुरक्षा कारक होता है।
परिक्षण
सभी होज़ असेंबलियों को हाइड्रोस्टेटिक रूप से अधिकतम अनुशंसित काम के दबाव का डेढ़ गुना दबाव परीक्षण किया जाना चाहिए और निरंतरता की पुष्टि करने के लिए विद्युत रूप से परीक्षण किया जाना चाहिए:
- AS2683, AS2594, AS1180, AS2117
- बीएसईएन13765:2010, बीएस5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

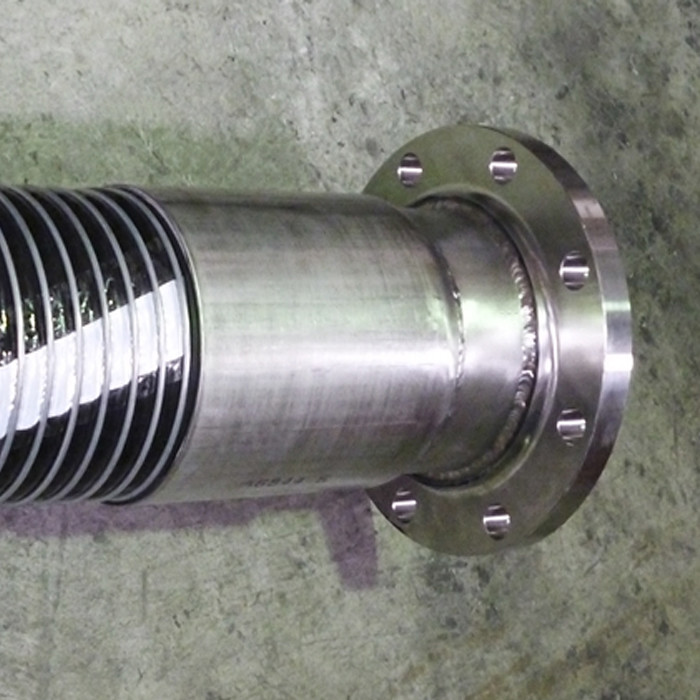

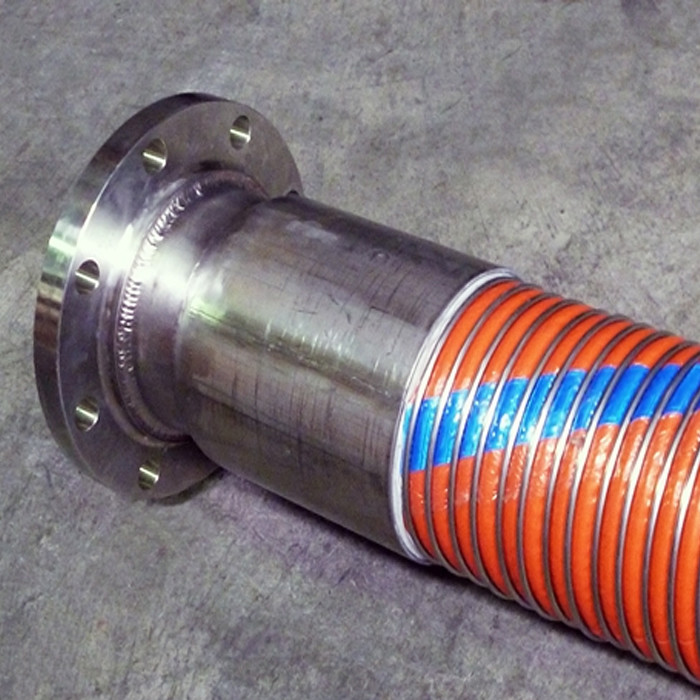

फिटिंग
फिटिंग की एक विस्तृत श्रृंखला की आपूर्ति की जा सकती है जैसे कि कैमलॉक, स्क्रूड फिटिंग, फ्लैंगेस आदि।
सामग्री फिटिंग - स्टेनलेस स्टील, एल्यूमिनियम, कस्टम।
