15 बार समग्र एसटीएस नली EN13766 गाइड 12 "स्टील वायर प्रबलित पर्यावरण के अनुकूल ईंधन तेल
विवरण
फ्लोटिंग एलएनजी के लिए ट्रांसफर सिस्टम एक महत्वपूर्ण एनबलर हैं।एलएनजी ऑफशोर को ऑफलोड करने के लिए, विभिन्न हवाई और फ्लोटिंग ट्रांसफर सिस्टम वर्तमान में विकास के अधीन हैं।कुछ लोडिंग आर्म टेक्नोलॉजी पर आधारित हैं, अन्य मेटल फ्लेक्सिबल पाइप या मल्टी-कंपोजिट एसटीएस होज़ पर।

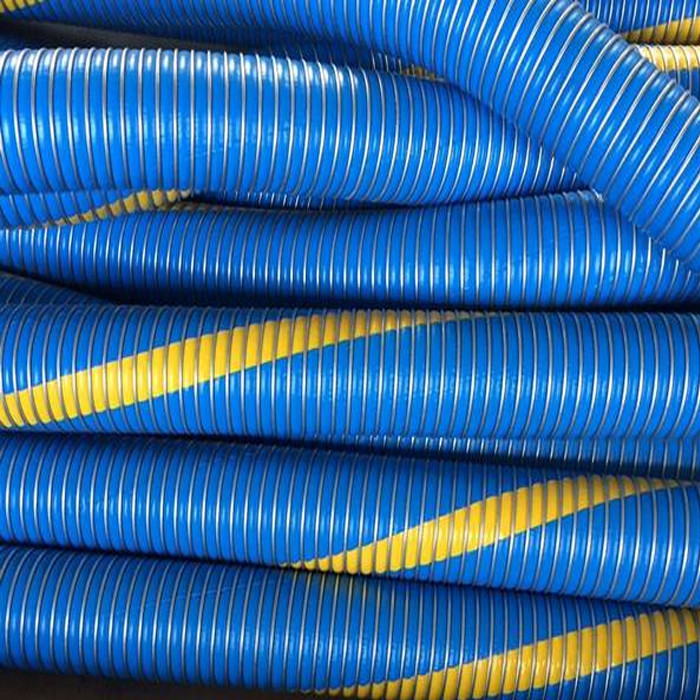

बहु-समग्र एसटीएस नली में पेचदार तार, बहुलक सामग्री की पतली तरल तंग फिल्में और बहुलक सामग्री जैसे कपड़े की परतें होती हैं।फ्लोटिंग होसेस के लिए समग्र एसटीएस नली इन्सुलेशन और एक बहुलक बाहरी नली से ढकी हुई है।स्थानांतरण के लिए तेल और रासायनिक उद्योग में इसी तरह के मिश्रित होसेस का अक्सर उपयोग किया जाता है।जैसे, समग्र एसटीएस नली तकनीक नई नहीं है।हालांकि, विश्वसनीयता और सुरक्षा आवश्यकताओं और संचालन के दौरान क्रायोजेनिक तापमान एलएनजी नली को अपने आप में एक वर्ग बनाता है।
विशेष विवरण
| वस्तु | 15 बार समग्र एसटीएस नली EN13766 गाइड 12 "स्टील वायर प्रबलित पर्यावरण के अनुकूल ईंधन तेल |
| सामग्री | शीर्ष-स्तरीय PTFE |
| आकार उपलब्ध | व्यास: 32-800 मिमी;लंबाई: 40m |
| काम का दबाव | 10-21बार |
| खालीपन | 0.9बार |
| रंग | पारदर्शी, काला, सफेद, कोई भी पैनटोन रंग उपलब्ध है |
| आवेदन पत्र | ट्रकों या सावधि जमा में सक्शन और डिस्चार्ज ईंधन तेल या स्नेहक |
| मानदंड | EN13766 और En13765 |
| तापमान की रेंज | -30 ℃ से + 100 ℃ |
| सुरक्षा का पहलू | 6:1 |
|
रासायनिक प्रतिरोध
|
ईंधन ए: कोई गिरावट नहीं |
| तेल 3: कोई गिरावट नहीं | |
| चिकनाई तेल: कोई गिरावट नहीं | |
| तेल काटना: कोई गिरावट नहीं | |
| पतला एचसीएल: कोई गिरावट नहीं |
| नमूना | आयाम | काम का दबाव | सुरक्षा का पहलू | झुकने त्रिज्या | वज़न | लंबाई | ||
| कम्पोजिट | [मिमी] | [इंच] | [छड़] | [साई] | [किलोग्राम] | [एम] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| डीएफ-सीएच65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| * नोट: विभिन्न आकारों को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||||||||
विशेषताएँ
1. सकारात्मक और नकारात्मक दबाव के लिए अच्छा प्रतिरोध।
2. इलेक्ट्रोस्टैटिक डिस्चार्ज फ़ंक्शन।
3. यह उच्च दबाव, पहनने के प्रतिरोध को सहन कर सकता है।
4. उच्च तापमान प्रतिरोध।
5. इसमें अच्छा तेल प्रतिरोध और रासायनिक संक्षारण प्रतिरोध है।
6. उपयोग आत्मीयता मजबूत है, अच्छा लग रहा है, छड़ी नहीं, रंगीन।
अनुप्रयोग

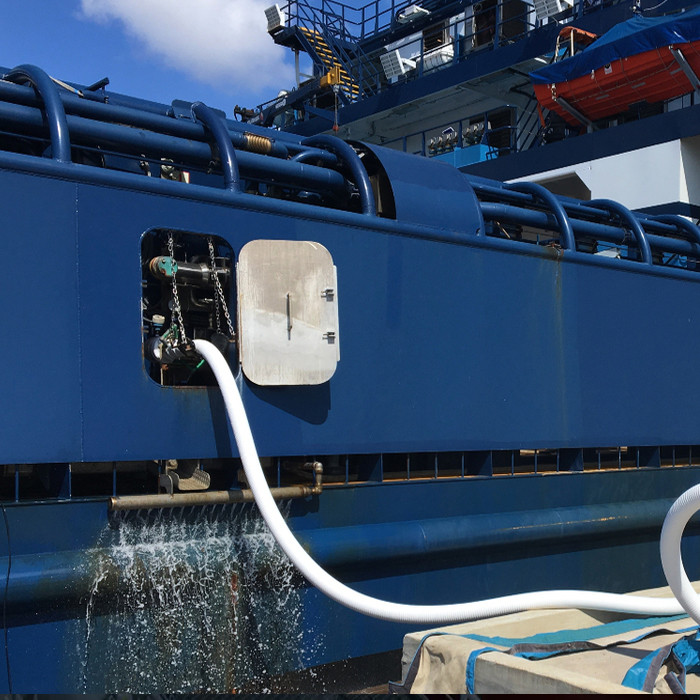

शिप-टू-शिप और शिप-टू-शोर
● एलएनजी बल्क ट्रांसफर
● एलएनजी बंकरिंग
वाष्प वापसी लाइनों के लिए भी उपयुक्त
तेल टैंकर
लाभ

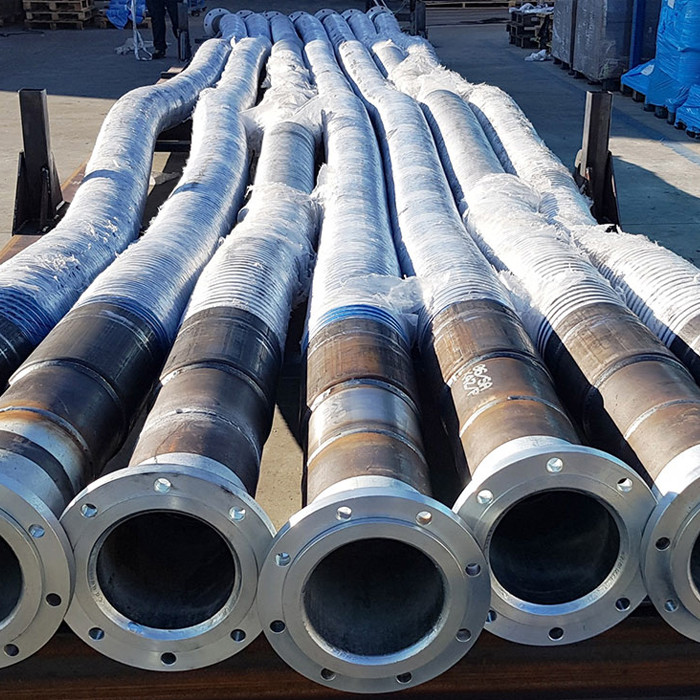

नली असेंबली
अक्सर उपयोग किए जाने वाले खतरनाक वाहन के कारण यह अनुशंसा की जाती है कि मिश्रित नली का उपयोग केवल ठीक से तय फिटिंग के साथ किया जाना चाहिए।कम्पोजिट होसेस को आमतौर पर वायर व्हीप्ड विधि या बाहरी क्रिंप द्वारा फिट किया जाता है।सभी होसेस में 6 से 1 सुरक्षा कारक होता है।
परिक्षण
सभी होज़ असेंबलियों को हाइड्रोस्टेटिक रूप से अधिकतम अनुशंसित काम के दबाव का डेढ़ गुना दबाव परीक्षण किया जाना चाहिए और निरंतरता की पुष्टि करने के लिए विद्युत रूप से परीक्षण किया जाना चाहिए:
- AS2683, AS2594, AS1180, AS2117
- बीएसईएन13765:2010, बीएस5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402
फिटिंग

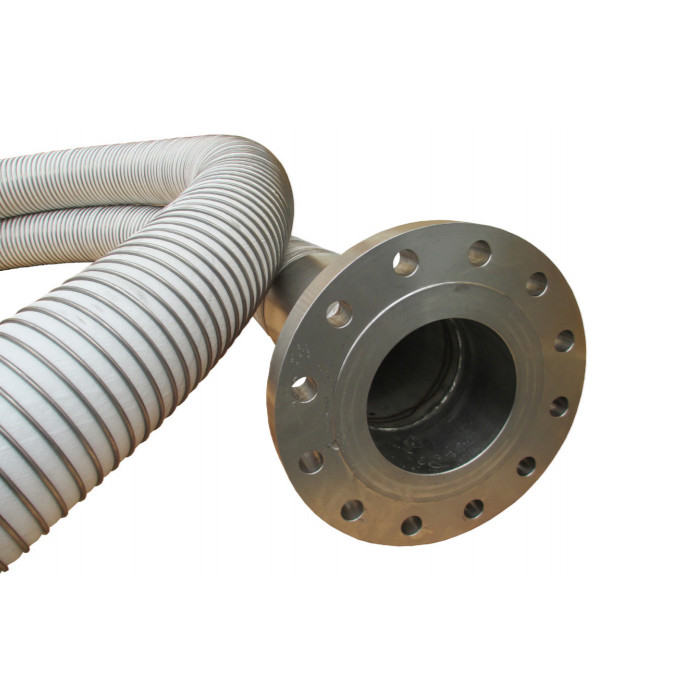

फिटिंग की एक विस्तृत श्रृंखला की आपूर्ति की जा सकती है जैसे कि कैमलॉक, स्क्रूड फिटिंग, फ्लैंगेस आदि।
सामग्री फिटिंग - स्टेनलेस स्टील, एल्यूमिनियम, कस्टम।
