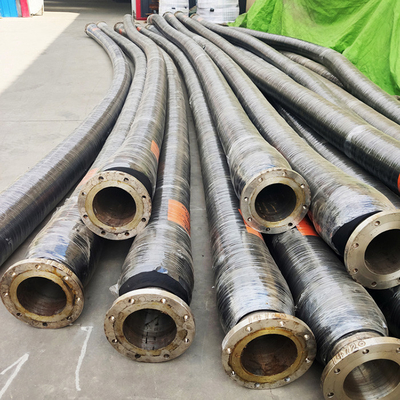

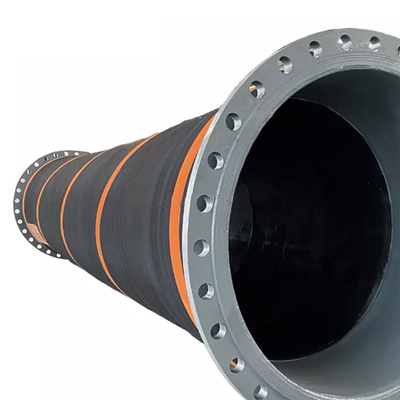

OCIMF2009 मानक 15Bar STS तेल नली 10 "शिप-टू-शिप स्थानांतरण के लिए NBR सामग्री
विवरण
तेल और गैस उद्योग के भीतर जहाज-से-जहाज स्थानांतरण संचालन की मांग के लिए एसटीएस नली।
शिप-टू-शिप एप्लिकेशन में दो टैंकर मजबूत, फिर भी लचीली होज़ स्ट्रिंग्स से जुड़े होते हैं जो उनके जीवनकाल के दौरान गंभीर परिचालन टूट-फूट के खिलाफ बीमा करते हैं।बार-बार उठाने, झुकने, मोड़ने और समुद्र में पोत की गति के गतिशील बलों के अधीन होने से नली के भीतर भार और तनाव कारक हो सकते हैं।इसलिए यह जरूरी है कि इस प्रकार की नली को इन होसेस की डिजाइन जीवन अपेक्षाओं को बनाए रखने के लिए सही ढंग से और नियमित रूप से संभाला, संग्रहीत, निरीक्षण और परीक्षण किया जाए।
निर्माण
भीतरी ट्यूब: तेल प्रतिरोधी NBR और सिंथेटिक रबर भीतरी ट्यूब।रासायनिक और भौतिक गुणों के साथ रबर यौगिक की आंतरिक परत तरल पदार्थ और काम करने की स्थिति के लिए दीर्घकालिक प्रतिरोधी है।
सुदृढीकरण: लट या सर्पिल सुदृढीकरण, स्टेनलेस स्टील हेलिक्स के साथ उच्च तन्यता वाले वस्त्र से बना है।सर्पिल बहुत उच्च तन्यता वाले स्टील के तार उच्च दबाव को सहन करने के लिए लेकिन नली के लचीलेपन की अनुमति देते हैं।
बाहरी आवरण: तेल और मौसम प्रतिरोधी सिंथेटिक रबर बाहरी आवरण।रासायनिक और भौतिक गुणों के साथ रबर यौगिक की बाहरी परत परिवेश की स्थिति और यांत्रिक क्षति के खिलाफ सुदृढीकरण की रक्षा के लिए।
निकला हुआ किनारा: ANSI150 ZINC प्लेटेड निकला हुआ किनारा फिटिंग का उपयोग दुनिया भर में उच्च दबाव वाले होसेस को आमतौर पर पंपों, मोटरों और सिलेंडरों से जोड़ने के लिए किया जाता है, जहां नली असेंबलियों को बड़े दबाव लोडिंग के अधीन किया जाता है।सुरक्षित द्रव से निपटने के लिए एएनएसआई बी 16.5 कक्षा 150 निकला हुआ किनारा।न्यूनतम ऑपरेटर हस्तक्षेप के साथ सुरक्षित और आसान के लिए डिज़ाइन किया गया।
विशेष विवरण
| प्रोडक्ट का नाम | OCIMF2009 मानक 15Bar STS तेल नली 10 "शिप-टू-शिप स्थानांतरण के लिए NBR सामग्री |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | DF-STS12" |
| सामग्री | उच्च गुणवत्ता एनबीआर, एनआर, एसबीआर |
| मानक | OCIMF2009, EN1765 |
| व्यास | 8" से 24" |
| लंबाई | 11800 मिमी |
| प्रसंस्करण सेवा | मोल्डिंग, कटिंग |
| जीवनकाल | 15-20 साल |
| सेवा | OEM या ओडीएम |
| रंग | ग्राहकों की आवश्यकताएं |
| आवेदन पत्र | एसटीएस, कार्गो, टैंकर आदि |
| आंतरिक व्यास | 6" से 16" |
| डिज़ाइन का दबाव | 15 से 21 बार |
| मैक्स।उपलब्ध लंबाई | 12.2 मीटर (40 फीट) तक |
| डिजाइन | हार्डवॉल या रिफ्लेक्स |
| विद्युत | निरंतर / असंतत |
विशेषताएँ
1. उच्च पलटाव-लचीलापन।
2. कस्टम-निर्मित असेंबली।
3. निर्मित कपलिंग।
4. स्थायी ब्रांडिंग।
अनुप्रयोग
शिप-टू-शिप और शिप-टू-शोर
● एलएनजी बल्क ट्रांसफर
● एलएनजी बंकरिंग
वाष्प वापसी लाइनों के लिए भी उपयुक्त
लाभ
परत
50% की अधिकतम सुगंधित सामग्री के साथ कच्चे तेल और अन्य तरल पेट्रोलियम आधारित उत्पादों को संप्रेषित करने के लिए ब्लैक नाइट्राइल रबर।तापमान रेंज -20 डिग्री सेल्सियस से +80 डिग्री सेल्सियस (-4 डिग्री फारेनहाइट से 176 डिग्री फारेनहाइट)।
युग्मन प्रणाली
गैल्वेनाइज्ड एएसटीएम ए105 एएनएसआई बी 16.5 150 एलबी के साथ निर्मित वल्केनाइज्ड कार्बन स्टील निपल्स वेल्डेड या वेल्ड नेक फ्लैंग्स पर फेस स्लिप-ऑन।अन्य ड्रिलिंग उपलब्ध हैं।
सुदृढीकरण
उच्च शक्ति सिंथेटिक टायर कॉर्ड की कई परतें दबाव और थकान-प्रतिरोध और रिबाउंड-लचीलापन देती हैं;यह सुनिश्चित करना कि अस्थायी किंकिंग के बाद होज़ अपने सर्कुलर क्रॉस-सेक्शन और प्रदर्शन विशेषताओं को फिर से शुरू करता है जो ऑपरेशन के दौरान हो सकता है।विद्युत रूप से निरंतर या असंतत उपलब्ध है।
गुणवत्ता आश्वासन
A486 ऑयल होज़ को BSEN 1765:2004 टाइप L15 और OCIMF STS ट्रांसफर गाइड के अनुसार डिज़ाइन किया गया है।परीक्षण और सामग्री प्रमाण पत्र जारी किए जाने के साथ 1.5 x कार्य दबाव के लिए प्रमाण का परीक्षण किया गया।
