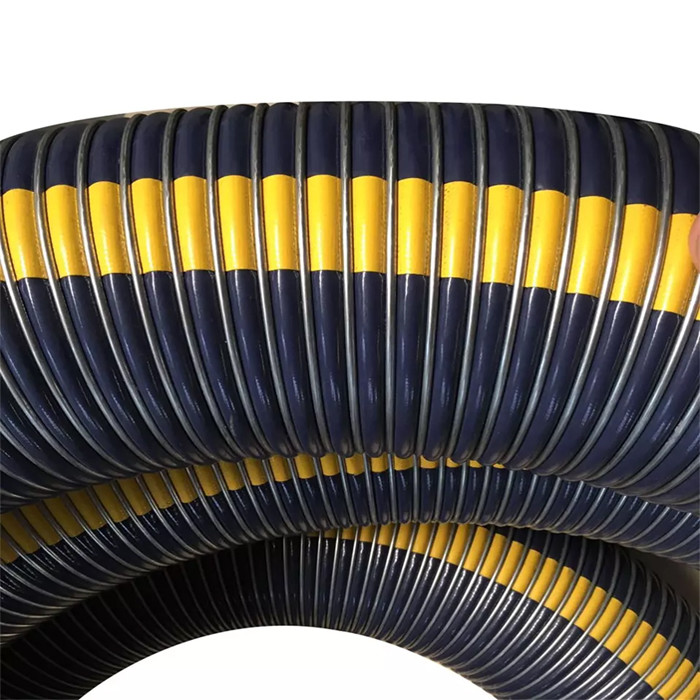

उच्च दबाव एसटीएस तेल नली EN13766 प्रमाणित लचीली समग्र नली स्टील वायर
विवरण
फ्लोटिंग एलएनजी तकनीक विकसित करने में विश्वसनीय ट्रांसफर सिस्टम एक प्रमुख तत्व है।बहु-समग्र एसटीएस नली एक विश्वसनीय और लागत प्रभावी समाधान साबित हो सकता है।डच अनुबंध अनुसंधान संगठन, टीएनओ ने शिप-टू-शिप (एसटीएस) एलएनजी स्थानान्तरण के लिए गुटलिंग बीवी के बहु-समग्र नली पर एक व्यापक परीक्षण कार्यक्रम निष्पादित किया है।इसके परिणामस्वरूप EN1474-भाग 2 के अनुसार नली की योग्यता प्राप्त हुई है।
समग्र एसटीएस नली पहला उत्पाद है जिसे इस नए अंतरराष्ट्रीय स्तर पर स्वीकृत मानक के अनुसार योग्य बनाया गया है।परीक्षण कार्यक्रम गुटलिंग BV, EXMAR और DNV के निकट सहयोग में किया गया था।इसने परिवेश और क्रायोजेनिक परिचालन स्थितियों में यांत्रिक और प्रवाह व्यवहार पर ध्यान केंद्रित किया।EN1474-आवश्यकताओं से अधिक, एक बहु-स्तरीय परीक्षण कार्यक्रम किया जाता है, अधिक नमूनों का परीक्षण किया जाता है और अधिक चरम भार संयोजन लागू किए जाते हैं।उद्देश्य एक डेटा सेट प्रदान करना था जो EN1474-भाग 3 के अनुसार स्थानांतरण प्रणाली योग्यता को सक्षम बनाता है।
विशेष विवरण
| सामग्री | PTFE, जस्ती इस्पात तार, परमवीर चक्र लेपित पॉलिएस्टर क्लॉथ |
| प्रोडक्ट का नाम | उच्च दबाव एसटीएस तेल नली EN13766 प्रमाणित लचीली समग्र नली स्टील वायरर |
| आकार | DF-CH80 |
| भीतरी तार | स्टेनलेस स्टील 316 |
| परत | पॉलियामाइड |
| शव | पॉलियामाइड कपड़े, पॉलिएस्टर फिल्में |
| बाहरी तार | स्टेनलेस स्टील 316 |
| काम का दबाव | 10 बार से 21 बार |
| अधिकतम लंबाई | 40 मीटर |
| नमूना | उपलब्ध |
| डिलीवरी का समय | आम तौर पर 3-5 दिन |
| नमूना | आयाम | काम का दबाव | सुरक्षा का पहलू | झुकने त्रिज्या | वज़न | लंबाई | ||
| कम्पोजिट | [मिमी] | [इंच] | [छड़] | [साई] | [किलोग्राम] | [एम] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| डीएफ-सीएच65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| * नोट: विभिन्न आकारों को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||||||||
विशेषताएँ
1. EN13765 और 13766 के साथ पूरी तरह से अनुपालन।
2. बहुत लचीला और छोटा झुकने वाला त्रिज्या।
3. रासायनिक तेल प्रतिरोध।

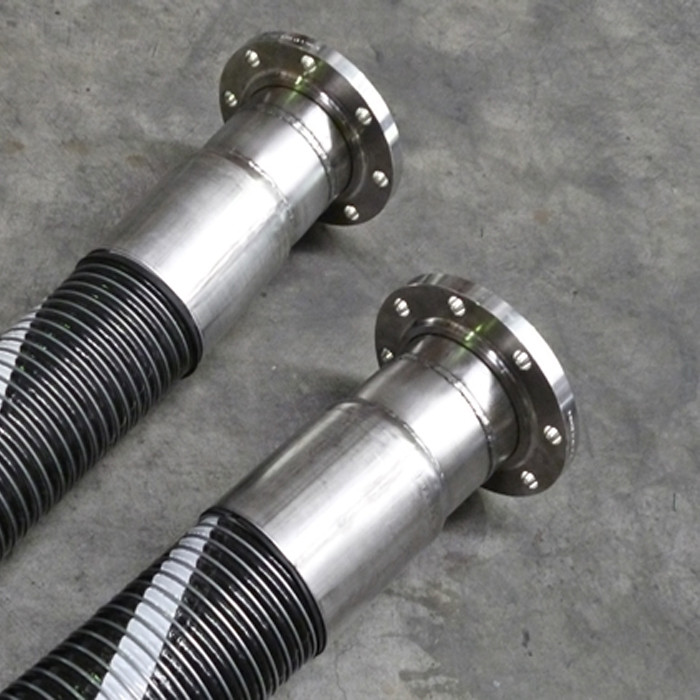

4. स्टेनलेस स्टील / एचडीजी युग्मन / निकला हुआ किनारा वैकल्पिक।
अनुप्रयोग
शिप-टू-शिप और शिप-टू-शोर
● एलएनजी बल्क ट्रांसफर
● एलएनजी बंकरिंग
वाष्प वापसी लाइनों के लिए भी उपयुक्त
तेल टैंकर
लाभ
नली असेंबली
अक्सर उपयोग किए जाने वाले खतरनाक वाहन के कारण यह अनुशंसा की जाती है कि मिश्रित नली का उपयोग केवल ठीक से तय फिटिंग के साथ किया जाना चाहिए।कम्पोजिट होसेस को आमतौर पर वायर व्हीप्ड विधि या बाहरी क्रिंप द्वारा फिट किया जाता है।सभी होसेस में 6 से 1 सुरक्षा कारक होता है।
परिक्षण
सभी होज़ असेंबलियों को हाइड्रोस्टेटिक रूप से अधिकतम अनुशंसित काम के दबाव का डेढ़ गुना दबाव परीक्षण किया जाना चाहिए और निरंतरता की पुष्टि करने के लिए विद्युत रूप से परीक्षण किया जाना चाहिए:
- AS2683, AS2594, AS1180, AS2117
- बीएसईएन13765:2010, बीएस5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

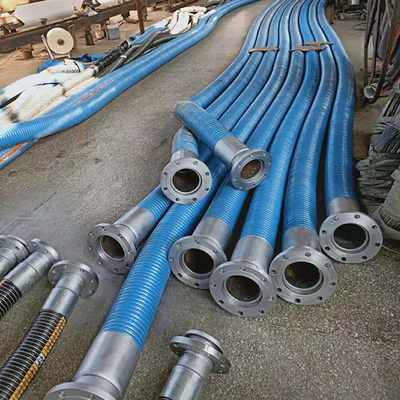

फिटिंग

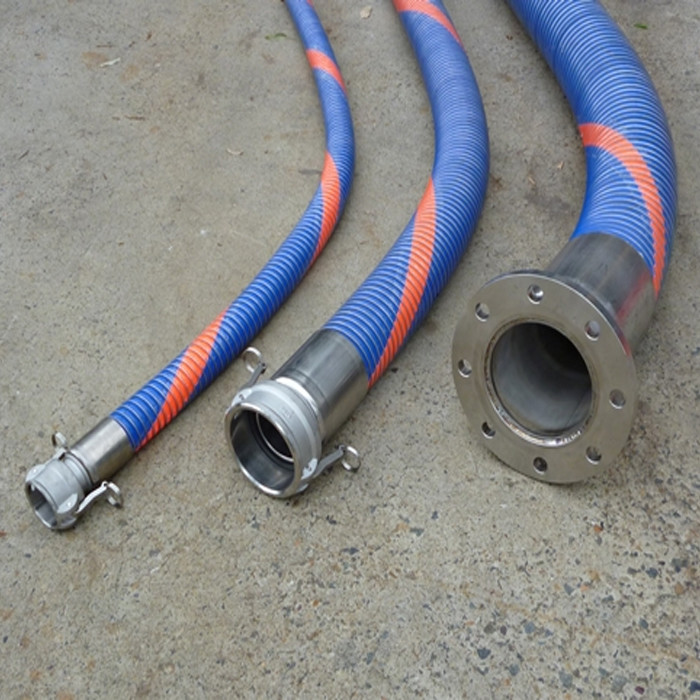

फिटिंग की एक विस्तृत श्रृंखला की आपूर्ति की जा सकती है जैसे कि कैमलॉक, स्क्रूड फिटिंग, फ्लैंगेस आदि।
सामग्री फिटिंग - स्टेनलेस स्टील, एल्यूमिनियम, कस्टम।
