EN13766 निर्दिष्टीकरण एसटीएस नली शिप-टू-शिप ऑयल ट्रांसफर के लिए समग्र नली
विवरण
विशेष रूप से विभिन्न प्रकार के रासायनिक उत्पादों के लिए चूषण या दबाव के तहत संप्रेषित करने के लिए डिज़ाइन किया गया है।एसटीएस नली गैर-संक्षारक वातावरण में सॉल्वैंट्स आधारित रसायन के लिए अच्छी है।यह टैंक ट्रक, भंडारण टैंक, पौधों और समुद्री अनुप्रयोगों में लोडिंग और अनलोडिंग के लिए उपयुक्त है।
डॉकफेंडर कम्पोजिट एसटीएस होसेस तेल, रासायनिक टैंक टर्मिनलों, वाष्प रिकवरी एलपीजी, एलएनजी कैरियर्स आदि में विभिन्न प्रकार के द्रव परिवहन को लागू करते हैं।मजबूत, टिकाऊ और हल्के वजन वाले निर्माण और लचीलेपन से हर पहलू को संचालित करना और संभालना आसान हो जाता है।
जैसा कि हम समग्र एसटीएस होज़ / क्विक कपलिंग / होज़ रील / फ्लेक्सिबल और मेटल होज़ में दुनिया की अग्रणी कंपनियों में से एक हैं, हमें विश्वास है कि उत्पादों का स्तर किसी से पीछे नहीं है।
विशेष विवरण
| उत्पत्ति का स्थान | चीन |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | DF-CH150 |
| प्रोडक्ट का नाम | EN13766 निर्दिष्टीकरण एसटीएस नली शिप-टू-शिप ऑयल ट्रांसफर के लिए समग्र नली |
| रंग | काला/ग्रे/नीला, आदि |
| सामग्री | उच्च प्रदर्शन PTFE |
| आयु सीमा | 15-20 साल |
| आकार | स्वनिर्धारित |
| प्रयोग | एसटीएस तेल स्थानांतरण |
| सतह | मैट/चिकना |

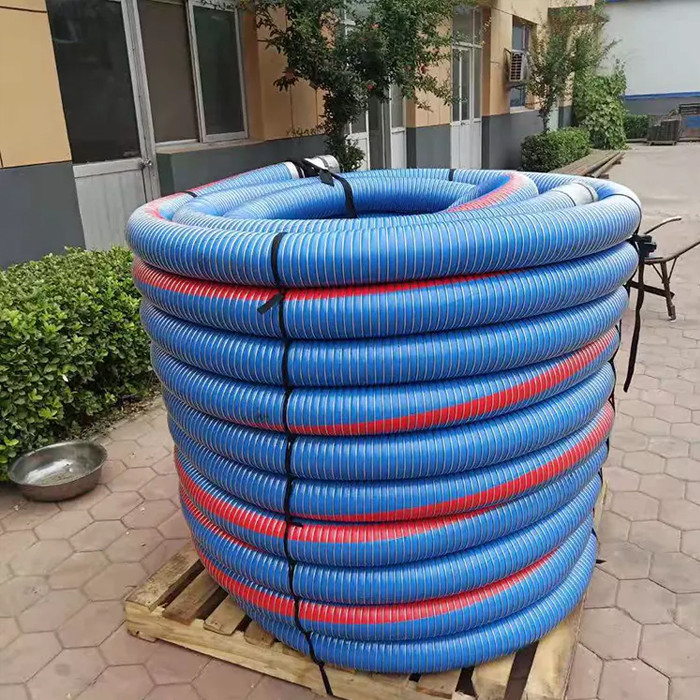

| पैकिंग | फूस या लकड़ी का मामला |
| कीवर्ड | एसटीएस नली / समग्र एसटीएस नली |
| नमूना | आयाम | काम का दबाव | सुरक्षा का पहलू | झुकने त्रिज्या | वज़न | लंबाई | ||
| कम्पोजिट | [मिमी] | [इंच] | [छड़] | [साई] | [किलोग्राम] | [एम] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| डीएफ-सीएच65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| * नोट: विभिन्न आकारों को आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||||||||
विशेषताएँ
1. सकारात्मक और नकारात्मक दबाव के लिए अच्छा प्रतिरोध।
2. इलेक्ट्रोस्टैटिक डिस्चार्ज फ़ंक्शन।
3. यह उच्च दबाव, पहनने के प्रतिरोध को सहन कर सकता है।
4. उच्च तापमान प्रतिरोध।
5. इसमें अच्छा तेल प्रतिरोध और रासायनिक संक्षारण प्रतिरोध है।
6. उपयोग आत्मीयता मजबूत है, अच्छा लग रहा है, छड़ी नहीं, रंगीन।
अनुप्रयोग

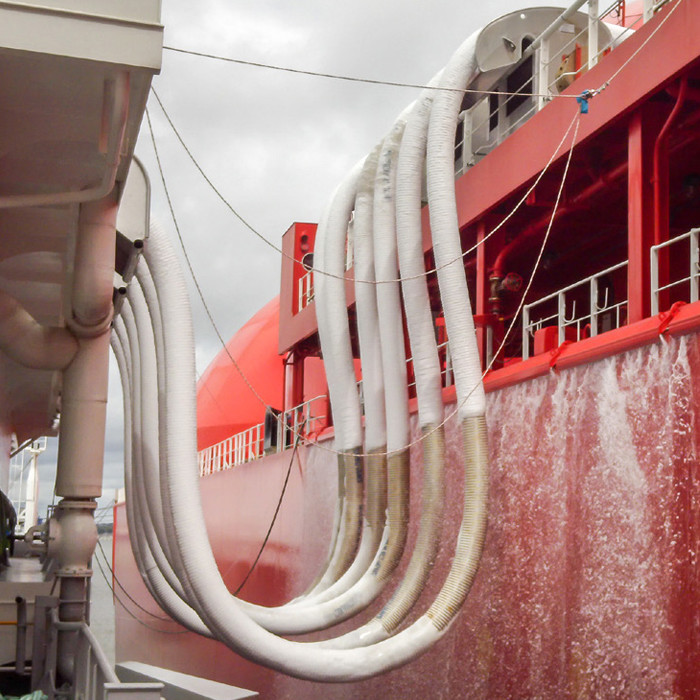

शिप-टू-शिप और शिप-टू-शोर
● एलएनजी बल्क ट्रांसफर
● एलएनजी बंकरिंग
वाष्प वापसी लाइनों के लिए भी उपयुक्त
तेल टैंकर
लाभ
नली असेंबली
अक्सर उपयोग किए जाने वाले खतरनाक वाहन के कारण यह अनुशंसा की जाती है कि मिश्रित नली का उपयोग केवल ठीक से तय फिटिंग के साथ किया जाना चाहिए।कम्पोजिट होसेस को आमतौर पर वायर व्हीप्ड विधि या बाहरी क्रिंप द्वारा फिट किया जाता है।सभी होसेस में 6 से 1 सुरक्षा कारक होता है।
परिक्षण
सभी होज़ असेंबलियों को हाइड्रोस्टेटिक रूप से अधिकतम अनुशंसित काम के दबाव का डेढ़ गुना दबाव परीक्षण किया जाना चाहिए और निरंतरता की पुष्टि करने के लिए विद्युत रूप से परीक्षण किया जाना चाहिए:
- AS2683, AS2594, AS1180, AS2117
- बीएसईएन13765:2010, बीएस5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

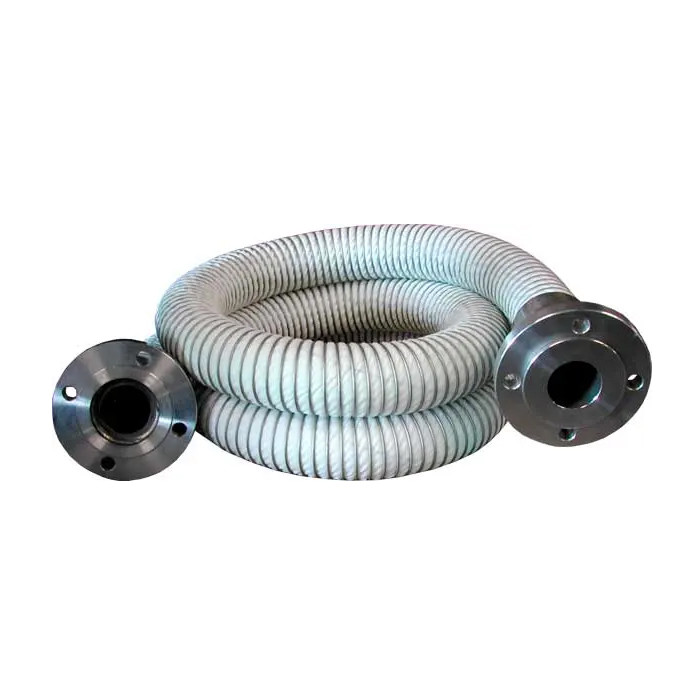

फिटिंग
फिटिंग की एक विस्तृत श्रृंखला की आपूर्ति की जा सकती है जैसे कि कैमलॉक, स्क्रूड फिटिंग, फ्लैंगेस आदि।
सामग्री फिटिंग - स्टेनलेस स्टील, एल्यूमिनियम, कस्टम।
