रोलर फेंडर यांत्रिक समुद्री फेंडरिंग और जहाज-मार्गदर्शन घटक हैं जिन्हें उन अनुप्रयोगों के लिए विकसित किया गया है जहां जहाजों को निश्चित समुद्री संरचनाओं के खिलाफ प्रभाव सुरक्षा और नियंत्रित दिशात्मक आंदोलन दोनों की आवश्यकता होती है।
विवरण

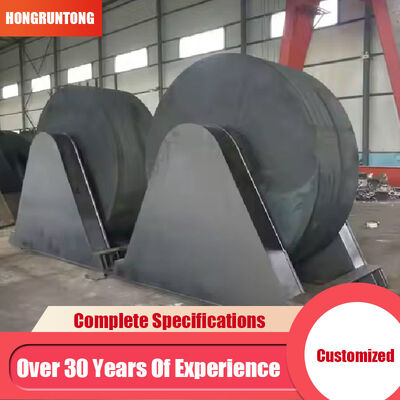

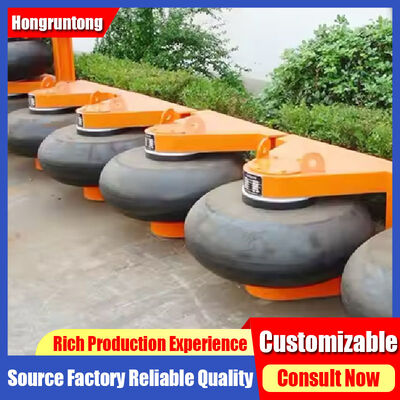

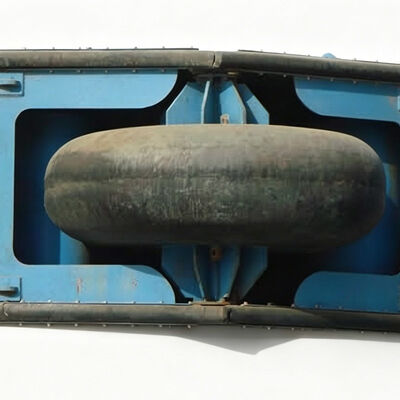

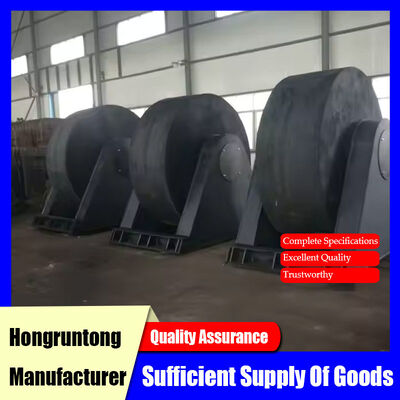

पारंपरिक स्थिर फेंडर सिस्टम के विपरीत जो मुख्य रूप से रबर संपीड़न के माध्यम से संपर्क ऊर्जा को अवशोषित करते हैं, एक रोलर फेंडर में एक स्टील शाफ्ट और सहायक संरचना पर लगा एक बेलनाकार रबर रोलर शामिल होता है। जब जहाज का पतवार रोलर के संपर्क में आता है, तो बेलनाकार शरीर अपनी धुरी के चारों ओर घूमता है, जिससे सापेक्ष जहाज की गति को नियंत्रित रोलिंग गति में परिवर्तित किया जा सकता है। यह संचालन सिद्धांत संपर्क इंटरफ़ेस पर स्लाइडिंग घर्षण को कम करता है जबकि लागू भार को रोलर, शाफ्ट, बेयरिंग व्यवस्था और सहायक फ्रेम के माध्यम से संरक्षित संरचना में स्थानांतरित करता है।
रोलर बॉडी आम तौर पर उच्च-शक्ति वाले समुद्री रबर से निर्मित होती है जिसे लोचदार विरूपण, घर्षण प्रतिरोध, थकान प्रतिरोध और पर्यावरणीय स्थायित्व प्रदान करने के लिए तैयार किया जाता है। रबर यौगिक को बार-बार संपीड़न और घूर्णन के तहत उपयुक्त यांत्रिक गुणों को बनाए रखना चाहिए, जबकि बाहरी समुद्री जोखिम, समुद्री जल की छींटे, आर्द्रता, पराबैंगनी विकिरण और तापमान भिन्नता के तहत काम करने में सक्षम होना चाहिए।
आंतरिक शाफ्ट रोलर के लिए प्राथमिक घूर्णी समर्थन प्रदान करता है और यांत्रिक बलों को सहायक संरचना की ओर स्थानांतरित करता है। सिस्टम कॉन्फ़िगरेशन के आधार पर, नियंत्रित घूर्णन बनाए रखने और यांत्रिक प्रतिरोध को कम करने के लिए बेयरिंग या बुशिंग घटकों को शामिल किया जाता है। सहायक फ्रेम को बार-बार जहाज के संपर्क में रोलर की स्थिति बनाए रखने और परिणामी भार को डॉक दीवार, घाट संरचना, लॉक दीवार, गाइड संरचना या अन्य सहायक बुनियादी ढांचे में वितरित करने के लिए इंजीनियर किया गया है।
केस स्टडी: दक्षिण कोरिया में 52,000 DWT बल्क कैरियर मरम्मत सुविधा के लिए रोलर फेंडर स्थापना
दक्षिण कोरिया के दक्षिणी तट पर एक प्रमुख जहाज मरम्मत सुविधा वाणिज्यिक जहाजों, जिसमें बल्क कैरियर, कंटेनर जहाज और बड़े बहुउद्देशीय कार्गो जहाज शामिल हैं, के लिए कई ड्राई डॉक संचालित करती है। ड्राई डॉक के प्रवेश द्वारों में से एक का उपयोग अक्सर 40,000 से 60,000 DWT रेंज के जहाजों द्वारा किया जाता था। मौजूदा सुरक्षा प्रणाली में मुख्य रूप से स्थिर रबर तत्व शामिल थे, लेकिन परिचालन टीम ने जहाजों के प्रवेश संरचना से एक कोण पर संपर्क करने पर काफी घर्षण देखा।
शिपयार्ड ने पर्याप्त प्रभाव सुरक्षा बनाए रखते हुए घर्षण को कम करने पर केंद्रित एक सुधार परियोजना शुरू की। प्रवेश के उच्च-संपर्क अनुभागों के लिए एक रोलर फेंडर प्रणाली का चयन किया गया था। इंजीनियरिंग मूल्यांकन में सबसे बड़े नियमित रूप से सेवा किए जाने वाले जहाजों के आयाम, उपलब्ध माउंटिंग स्थान, जहाज के दृष्टिकोण की गति, संपर्क ऊंचाई और सापेक्ष गति की अपेक्षित दिशा पर विचार किया गया।
चयनित प्रणाली में स्टील शाफ्ट और प्रबलित संरचनात्मक ब्रैकेट द्वारा समर्थित भारी-भरकम बेलनाकार रबर रोलर्स का उपयोग किया गया था। प्रवेश के उच्च-संपर्क अनुभागों के साथ प्रगतिशील रूप से स्थापना पूरी की गई थी। यांत्रिक फिक्सिंग के बाद प्रत्येक रोलर को मुक्त घूर्णन के लिए जांचा गया था, और सिस्टम को नियमित सेवा में रखे जाने से पहले कनेक्शन बिंदुओं का निरीक्षण किया गया था।
पहले परिचालन परीक्षण में लगभग 52,000 DWT का एक बल्क कैरियर शामिल था। जब पतवार ने रोलर फेंडर से संपर्क किया, तो जहाज की अनुदैर्ध्य गति के जवाब में बेलनाकार रोलर्स घूम गए। पिछ्ली स्थिर व्यवस्था की तुलना में संपर्क अधिक प्रगतिशील था, और जहाज ने पहले देखे गए स्पष्ट स्लाइडिंग इंटरैक्शन के बिना प्रवेश द्वार से गुजरा।
प्रारंभिक परीक्षण के बाद, कई डॉकिंग संचालन के दौरान सिस्टम की निगरानी की गई। निरीक्षण से पता चला कि रोलर सतहों ने एक ही स्थिर स्थान पर लगातार घर्षण के बजाय वितरित संपर्क का अनुभव किया। शिपयार्ड ने यह भी बताया कि रोलर व्यवस्था ने जहाज के संरेखण में मामूली पार्श्व विचलन के दौरान अधिक अनुमानित संपर्क पथ प्रदान किया।
विशेषताएं
नियंत्रित विरूपण के साथ उच्च-शक्ति रबर रोलर
रबर रोलर को नियंत्रित लोचदार विरूपण को बनाए रखते हुए बार-बार यांत्रिक लोडिंग का सामना करने के लिए इंजीनियर किया गया है। जहाज के संपर्क के दौरान, रबर बॉडी लागू भार और संपर्क ज्यामिति के अनुसार संपीड़ित होती है, जिससे पतवार और सहायक संरचना के बीच एक विकृत इंटरफ़ेस बनता है। यह विरूपण संपर्क बल को एक उपयुक्त क्षेत्र में वितरित करता है और एक कठोर संरचनात्मक कनेक्शन में पूरे प्रभाव भार के प्रत्यक्ष हस्तांतरण को रोकता है।
घूर्णी शाफ्ट और लोड-ट्रांसफर संरचना
शाफ्ट रोलर का समर्थन करने और परिचालन बलों को सहायक फ्रेम में स्थानांतरित करने के लिए जिम्मेदार है। संपर्क के दौरान, जहाज रबर रोलर पर रेडियल और स्पर्शरेखा बलों का एक संयोजन लागू करता है। ये बल रबर बॉडी के माध्यम से शाफ्ट की ओर और बाद में बेयरिंग, ब्रैकेट और संरचनात्मक कनेक्शन में प्रेषित होते हैं।
रोलिंग संपर्क के माध्यम से घर्षण में कमी
एक रोलर फेंडर के प्रमुख इंजीनियरिंग कार्यों में से एक संरक्षित संरचना के साथ चलते समय उत्पन्न घर्षण को कम करना है। घूर्णन रोलर इस इंटरैक्शन को संपर्क तत्व को जहाज की गति के जवाब में घुमाने की अनुमति देकर बदलता है। पूरी तरह से स्लाइडिंग विरूपण पर निर्भर रहने के बजाय, रोलर घूर्णन के माध्यम से पतवार की सापेक्ष गति का अनुसरण करता है।
समुद्री बुनियादी ढांचे के लिए अनुकूलनीय संरचनात्मक विन्यास
रोलर फेंडर सिस्टम को रोलर आयामों, माउंटिंग अभिविन्यास, रिक्ति और सहायक फ्रेम ज्यामिति को समायोजित करके विभिन्न समुद्री संरचनाओं के लिए कॉन्फ़िगर किया जा सकता है। यह अनुकूलनशीलता एक ही मूल संचालन सिद्धांत को ड्राई डॉक दीवारों, लॉक संरचनाओं, घाट कोनों, जहाज गाइड सिस्टम और प्रतिबंधित निकासी वाले अन्य स्थानों पर लागू करने की अनुमति देती है।
अक्सर पूछे जाने वाले प्रश्न
रोलर फेंडर के व्यास और लंबाई का चयन करते समय किन कारकों पर विचार किया जाना चाहिए?
प्रमुख कारकों में जहाज का विस्थापन, पतवार ज्यामिति, संपर्क ऊंचाई, दृष्टिकोण वेग, संपर्क कोण, संपर्क की अपेक्षित आवृत्ति, उपलब्ध स्थापना निकासी और सहायक-संरचना क्षमता शामिल हैं। रोलर व्यास संपर्क ज्यामिति और उपलब्ध विरूपण सीमा को प्रभावित करता है, जबकि रोलर की लंबाई प्रभावी संपर्क क्षेत्र निर्धारित करती है।
क्या रोलर फेंडर समुद्री जल और बाहरी समुद्री वातावरण में लगातार काम कर सकते हैं?
रोलर फेंडर को समुद्री जोखिम के लिए डिज़ाइन किया जा सकता है, लेकिन रबर यौगिक और धातु घटकों को वास्तविक पर्यावरणीय परिस्थितियों के अनुसार चुना जाना चाहिए। रबर में घर्षण, अपक्षय और बार-बार यांत्रिक विरूपण के लिए उपयुक्त प्रतिरोध होना चाहिए। समुद्री जल की छींटे, आर्द्रता या वायुमंडलीय स्थितियों के संपर्क में आने वाले स्टील घटकों के लिए उचित संक्षारण सुरक्षा की आवश्यकता होती है।
रोलर फेंडर की सेवा की स्थिति का सामान्य रूप से निरीक्षण कैसे किया जाता है?
निरीक्षण में रबर रोलर, शाफ्ट, बेयरिंग या बुशिंग सिस्टम, संरचनात्मक फ्रेम, एंकर कनेक्शन और सुरक्षात्मक कोटिंग शामिल होनी चाहिए। रोलर को असामान्य प्रतिरोध, अत्यधिक शोर या दृश्य मिसलिग्न्मेंट के बिना घूमना चाहिए। रबर सतह को दरार, असामान्य घर्षण, कटौती या स्थायी विरूपण के लिए जांचा जाना चाहिए।
क्या रोलर फेंडर को मौजूदा ड्राई डॉक या लॉक संरचना के लिए अनुकूलित किया जा सकता है?
हाँ। रेट्रोफिट परियोजनाओं के लिए अनुकूलित कॉन्फ़िगरेशन की आमतौर पर आवश्यकता होती है क्योंकि मौजूदा संरचनाओं में निश्चित आयाम और सीमित स्थापना स्थान हो सकते हैं। उत्पादन से पहले उपलब्ध माउंटिंग सतह, एंकर स्थानों, संरचनात्मक क्षमता, आवश्यक रोलर ऊंचाई और जहाज संपर्क लिफाफे की समीक्षा की जानी चाहिए।
रोलर फेंडर के इंजीनियरिंग कोटेशन के लिए क्या जानकारी प्रदान की जानी चाहिए?
उपयोगी तकनीकी जानकारी में जहाज का प्रकार और अनुमानित DWT, उपलब्ध होने पर जहाज के आयाम, अपेक्षित बर्थिंग या पारगमन गति, संपर्क दिशा, स्थापना स्थान, आवश्यक रोलर आयाम यदि पहले से निर्दिष्ट हो, इकाइयों की संख्या, माउंटिंग अभिविन्यास और उपलब्ध संरचनात्मक चित्र शामिल हैं।
