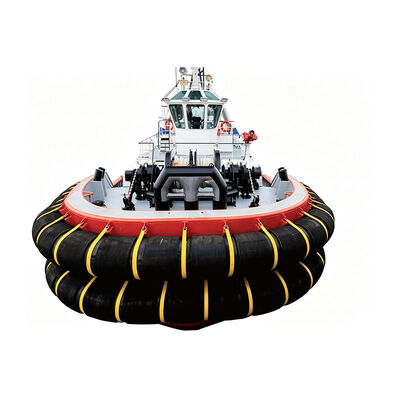

टग बोट फेंडर समुद्री रबर सुरक्षा प्रणाली हैं जो टगबोट के लिए डिज़ाइन की गई हैं जो टोइंग, पुशिंग, एस्कॉर्ट, बार्थिंग सहायता, शिपयार्ड युद्धाभ्यास, अपतटीय स्थिति और फ्लोटिंग स्ट्रक्चर हैंडलिंग के दौरान दोहराए जाने वाले जहाज संपर्क करते हैं। फेंडर प्रणाली को टग पतवार के निर्दिष्ट क्षेत्रों में स्थापित किया जाता है ताकि टग और संपर्क किए गए जहाज या संरचना के बीच एक नियंत्रित इंटरफ़ेस बनाया जा सके, जिससे संपर्क बलों को अवशोषित और वितरित किया जा सके बिना सीधे स्टील-से-स्टील संपर्क के।

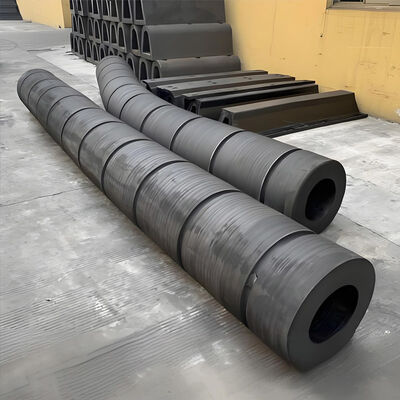

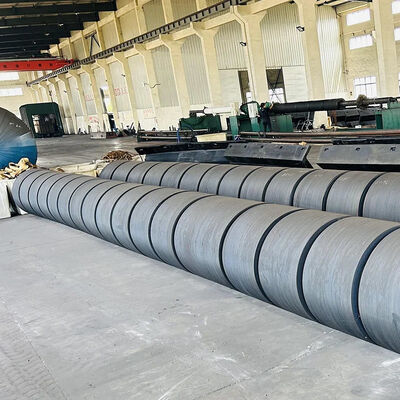

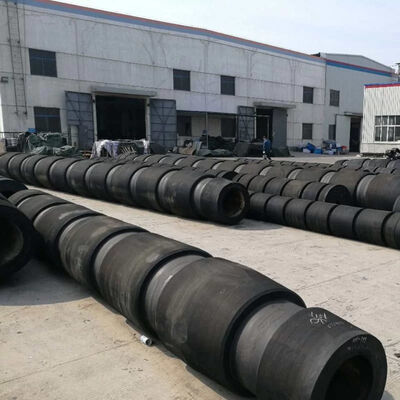

उत्पाद को इंजीनियर रबर यौगिकों से निर्मित किया जाता है जिन्हें यांत्रिक शक्ति, लोच, घर्षण प्रतिरोध, थकान प्रदर्शन और समुद्री पर्यावरणीय जोखिम के प्रतिरोध के लिए चुना जाता है। टग के पतवार विन्यास और इच्छित परिचालन कार्य के आधार पर, प्रणाली में विभिन्न रबर प्रोफाइल और आयाम शामिल हो सकते हैं, जिनमें बेलनाकार, डी-आकार, एम-प्रकार, डब्ल्यू-प्रकार और अन्य अनुकूलित अनुभाग शामिल हैं।
नॉर्वे में एक अपतटीय समुद्री ठेकेदार ने उत्तरी सागर सेवा आधार में अपतटीय निर्माण और आपूर्ति गतिविधियों का समर्थन करने के लिए लगभग 560 टन के विस्थापन के साथ 4,500 एचपी एएसडी टग का संचालन किया। मौजूदा फेंडर व्यवस्था ने कम तापमान, समुद्री जल के संपर्क, तेज हवाओं और लगातार जहाज की आवाजाही की विशेषता वाली मांग वाली पर्यावरणीय परिस्थितियों के कारण प्राथमिक साइड-संपर्क क्षेत्रों के आसपास त्वरित घिसाव विकसित किया था।
Hongruntong Marine ने स्थापना आयामों और परिचालन जानकारी की समीक्षा की, मौजूदा माउंटिंग स्थितियों के अनुसार प्रतिस्थापन टग बोट फेंडर को प्रोफाइल आयामों, संपर्क क्षेत्र, रबर की कठोरता और अपेक्षित विरूपण पर ध्यान देने के साथ कॉन्फ़िगर किया। इंजीनियरिंग का उद्देश्य बार-बार संपर्क के लिए पर्याप्त लचीलापन प्रदान करना था, जबकि घर्षण और स्थायी विरूपण के लिए पर्याप्त प्रतिरोध बनाए रखना था।
स्थापना के बाद, टग अपतटीय समर्थन सेवा पर लौट आया और टोइंग और फ्लोटिंग-उपकरण स्थिति संचालन करना जारी रखा। नए फेंडर प्रणाली ने बार-बार पुशिंग और पार्श्व आंदोलन के दौरान स्थिर संपर्क प्रदान किया, जिसमें रखरखाव कर्मियों ने नियमित निरीक्षण के दौरान लगातार कार्यशील सतह प्रदर्शन की सूचना दी।
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पत्ति का स्थान | चीन |
| ब्रांड का नाम | Hongruntong Marine |
| उत्पाद का नाम | टग बोट फेंडर |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| वारंटी | 3 साल |
| मानक | PIANC2002, HGT2866-2016 |
| तन्य शक्ति | ≥16 MPA |
| कठोरता | ≤82 Shore A |
| जीवनकाल | 15-20 साल |
| सेवा | OEM या ODM |
| रंग | ग्राहकों की आवश्यकताएँ |
| अनुप्रयोग | टगबोट, वर्कबोट आदि |
| D*d | E | A अधिकतम | B अधिकतम | C | M | F | L |
|---|---|---|---|---|---|---|---|
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 | 2-13 मीटर एक खंड में या लंबी लंबाई के लिए जुड़े हुए |
विशेष रूप से तैयार किए गए रबर यौगिक कम तापमान वाले समुद्री वातावरण में लचीलापन और संरचनात्मक अखंडता बनाए रखते हैं, जो उत्तरी से उच्च-अक्षांश क्षेत्रों तक ऑपरेटिंग तापमान श्रेणियों में अनुमानित संपर्क व्यवहार सुनिश्चित करते हैं।
इंजीनियर प्रोफाइल ज्यामिति उपयुक्त क्षेत्रों पर संपर्क दबाव वितरित करती है, स्थानीयकृत तनाव और संरचनात्मक गिरावट को कम करने के लिए माउंटिंग घटकों के माध्यम से सहायक पतवार संरचनाओं में प्रतिक्रिया बलों को प्रभावी ढंग से स्थानांतरित करती है।
टोइंग, पुशिंग और जहाज संपर्क संचालन के दौरान दोहराए जाने वाले यांत्रिक चक्रों को समायोजित करने के लिए डिज़ाइन किया गया है, जो विस्तारित सेवा अवधि में लोचदार विरूपण और पुनर्प्राप्ति क्षमताओं को बनाए रखता है।
अनुभागीय विन्यास व्यक्तिगत घटकों का स्वतंत्र रूप से निरीक्षण और प्रतिस्थापन करने की अनुमति देता है, जो संरचनात्मक बाधाओं के आसपास स्थापना लचीलापन प्रदान करता है और रखरखाव डाउनटाइम और सामग्री की खपत को कम करता है।
रबर सामग्री विशेषताओं, उत्पाद ज्यामिति, उत्पादन मापदंडों और समुद्री सेवा स्थितियों की स्थापित समझ लगातार विनिर्माण गुणवत्ता और प्रदर्शन सुनिश्चित करती है।
अनुप्रयोग-विशिष्ट इंजीनियरिंग टग विस्थापन, पतवार विन्यास, संपर्क क्षेत्र, संचालन की स्थिति, माउंटिंग संरचना, अपेक्षित भार और पर्यावरणीय जोखिम पर विचार करती है।
उत्पाद आयामों, उपस्थिति, कठोरता, सामग्री विशेषताओं और तकनीकी मापदंडों को कवर करने वाला व्यापक निरीक्षण, खरीद और गुणवत्ता-नियंत्रण प्रक्रियाओं के लिए सहायक दस्तावेज के साथ।
उत्पाद विनिर्देशों, विनिर्माण कार्यक्रम, निरीक्षण आवश्यकताओं, पैकेजिंग और डिलीवरी की जानकारी का समन्वय, ग्राहक रखरखाव और निर्माण कार्यक्रम के साथ एकीकृत।
