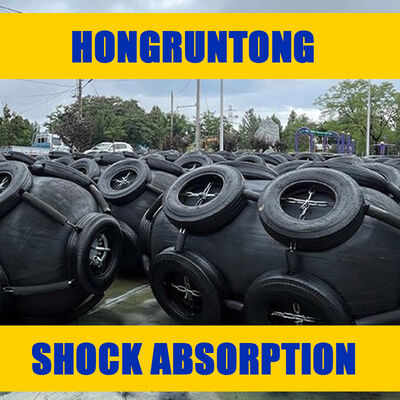

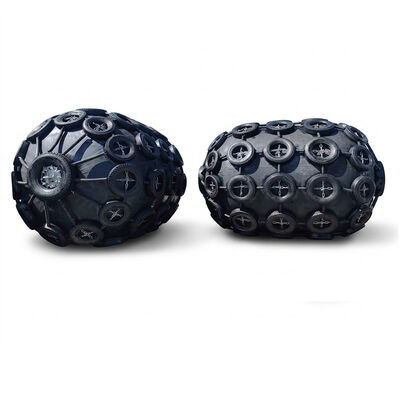

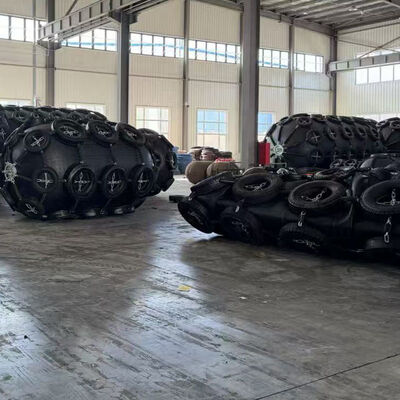

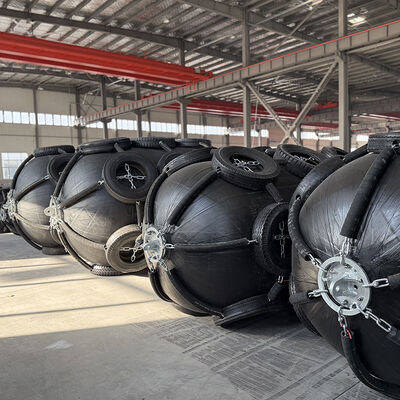

न्यूमेटिक रबर फ़ेंडर एक इंजीनियर्ड समुद्री प्रभाव अवशोषण प्रणाली है जो गतिशील पोत बर्थिंग संचालन के लिए डिज़ाइन की गई है, जो उच्च तन्यता वाले सिंथेटिक कॉर्ड परतों और संपीड़ित हवा से भरे एक सीलबंद वायवीय कक्ष के साथ एकीकृत एक प्रबलित इलास्टोमेर संरचना के माध्यम से निर्मित होती है, जो बाहरी लोडिंग स्थितियों के तहत नियंत्रित विरूपण को सक्षम करती है।
ऑपरेटिंग सिद्धांत वायवीय संपीड़न यांत्रिकी पर आधारित है, जहां पोत संपर्क से बाहरी प्रभाव ऊर्जा को आंतरिक वायु मात्रा संपीड़न और संरचनात्मक झिल्ली विरूपण के माध्यम से वितरित किया जाता है। यह तंत्र गतिज प्रभाव बलों को संलग्न कक्ष के भीतर क्रमिक दबाव विस्थापन में परिवर्तित करके तात्कालिक भार एकाग्रता को कम करता है, जिससे जहाज के पतवार और डॉकिंग बुनियादी ढांचे दोनों में कम प्रतिक्रिया बल संचारित होता है।
संरचनात्मक इंजीनियरिंग परिप्रेक्ष्य से, फेंडर प्रणाली को बार-बार चक्रीय संपीड़न के तहत यांत्रिक स्थिरता बनाए रखने के लिए डिज़ाइन किया गया है, जिसमें सुदृढ़ीकरण परतों को तन्य तनाव प्रसार और स्थानीय विरूपण थकान का विरोध करने के लिए इंजीनियर किया गया है। सिस्टम परिवर्तनीय डॉकिंग वेग, पोत विस्थापन अंतर और हाइड्रोडायनामिक प्रभाव कारकों के तहत लगातार प्रदर्शन सुनिश्चित करता है।
उत्पाद को औद्योगिक समुद्री वातावरण के लिए इंजीनियर किया गया है, जिसमें निरंतर उच्च आवृत्ति बर्थिंग चक्रों के तहत नियंत्रित ऊर्जा अपव्यय, संरचनात्मक सुरक्षा अखंडता और परिचालन विश्वसनीयता की आवश्यकता होती है।
पैनामैक्स और पोस्ट पैनामैक्स जहाजों को संभालने वाले दक्षिण पूर्व एशिया में बड़े पैमाने पर बहुउद्देश्यीय बंदरगाह सुविधा ने असंगत डॉकिंग प्रभाव वितरण से संबंधित परिचालन चुनौतियों का अनुभव किया, जिसके परिणामस्वरूप क्वे दीवार खंडों पर स्थानीयकृत संरचनात्मक तनाव एकाग्रता और रखरखाव हस्तक्षेप आवृत्ति में वृद्धि हुई।
इंजीनियरिंग का उद्देश्य उच्च आर्द्रता, उच्च तापमान और उच्च यातायात परिचालन स्थितियों के तहत डॉकिंग संरेखण दक्षता में सुधार करते हुए बर्थ प्रभाव भार को स्थिर करने में सक्षम समुद्री फेंडर प्रणाली को लागू करना था।
हॉन्ग्रनटॉन्ग मरीन ने न्युमेटिक रबर फेंडर सिस्टम की आपूर्ति की, जिसे उन्नत सुदृढीकरण कॉर्ड घनत्व और अनुकूलित वायु कक्ष दबाव स्थिरता के साथ डिज़ाइन किया गया है। प्रभाव अवशोषण व्यवहार को मानकीकृत करने और डॉकिंग संचालन के दौरान लगातार पोत इंटरफ़ेस प्रतिक्रिया सुनिश्चित करने के लिए स्थापना कई बर्थिंग ज़ोन में की गई थी।
कार्यान्वयन के बाद, बंदरगाह ने प्रभाव भार वितरण एकरूपता में सुधार, बर्थ बुनियादी ढांचे पर संरचनात्मक तनाव संचय को कम किया और पोत डॉकिंग परिशुद्धता में वृद्धि दर्ज की। बर्थ रखरखाव से संबंधित परिचालन डाउनटाइम कम हो गया, और लगातार भारी यातायात स्थितियों के तहत समग्र टर्मिनल हैंडलिंग दक्षता में सुधार हुआ।
| उत्पत्ति का स्थान | चीन |
| ब्रांड का नाम | वायवीय रबर फ़ेंडर |
| सामग्री | प्राकृतिक रबर |
| रंग | काला |
| आवेदन | अत्यधिक ज्वारीय भिन्नता वाले बंदरगाहों में जहाज-से-जहाज लाइटिंग संचालन तेल गैस (आमतौर पर एफएसआरयू) अस्थायी बर्थिंग |
| विशेषता | गर्मी प्रतिरोध |
| नमूना | आमतौर पर मुफ़्त |
| उत्पाद विधि | ढलाई |
| तापमान | -40℃~300℃ |
| पैकिंग | पैलेट |
| समय सीमा | 7-14 दिन |
| व्यास x लंबाई [मिमी] | 50kPa प्रदर्शन डेटा | 80kPa प्रदर्शन डेटा | ||||
|---|---|---|---|---|---|---|
| GEA/kN/m² पर हल का दबाव | प्रतिक्रिया बल / के.एन | ऊर्जा अवशोषण / केएनएम | GEA/kN/m² पर हल का दबाव | प्रतिक्रिया बल / के.एन | ऊर्जा अवशोषण / केएनएम | |
| 1000 x 1500 | 122 | 182 | 32 | 160 | 239 | 45 |
| 1000 x 2000 | 132 | 257 | 45 | 174 | 338 | 63 |
| 1200 x 2000 | 126 | 297 | 63 | 166 | 390 | 88 |
| 1350 x 2500 | 130 | 427 | 102 | 170 | 561 | 142 |
| 1500 x 3000 | 153 | 579 | 153 | 174 | 761 | 214 |
| 1700 x 3000 | 128 | 639 | 191 | 168 | 840 | 267 |
| 2000 x 3500 | 128 | 875 | 308 | 168 | 1150 | 430 |
| 2500 x 4000 | 137 | 1381 | 663 | 180 | 1815 | 925 |
| 2500 x 5500 | 148 | 2019 | 943 | 195 | 2653 | 1317 |
| 3300 x 4500 | 130 | 1884 | 1175 | 171 | 2476 | 1640 |
| 3300 x 6500 | 146 | 3015 | 1814 | 191 | 3961 | 2532 |
| 3300 x 10600 | 158 | 5257 | 3067 | 208 | 6907 | 4281 |
| 4500 x 9000 | 146 | 5747 | 4752 | 192 | 7551 | 6633 |
सिस्टम एक सीलबंद वायु कक्ष का उपयोग करता है जिसे नियंत्रित वॉल्यूमेट्रिक संपीड़न के माध्यम से बाहरी प्रभाव बलों का जवाब देने के लिए डिज़ाइन किया गया है। यह पोत संपर्क के दौरान क्रमिक ऊर्जा अपव्यय की अनुमति देता है, चरम बल हस्तांतरण को कम करता है और डॉकिंग प्रभाव गतिशीलता को स्थिर करता है। इंजीनियरिंग का मूल्य अचानक गतिज लोडिंग को विनियमित आंतरिक दबाव भिन्नता में परिवर्तित करने की क्षमता में निहित है।
आंतरिक शरीर को इलास्टोमेरिक रबर यौगिकों के भीतर एम्बेडेड सिंथेटिक कॉर्ड फैब्रिक की कई परतों से मजबूत किया जाता है। यह मिश्रित संरचना कई लोड पथों पर तनाव वितरित करती है, स्थानीयकृत संरचनात्मक विफलता को रोकती है और समुद्री वातावरण में दोहराए जाने वाले संपीड़न चक्रों के तहत थकान प्रतिरोध को बढ़ाती है।
प्रणाली विभिन्न पोत टन भार, दृष्टिकोण कोण, ज्वारीय उतार-चढ़ाव और तरंग प्रेरित गति सहित विभिन्न परिचालन स्थितियों के तहत स्थिर प्रदर्शन बनाए रखती है। यह अनुकूलनशीलता विविध समुद्री इंजीनियरिंग परिदृश्यों में लगातार ऊर्जा अवशोषण दक्षता सुनिश्चित करती है।
बाहरी इलास्टोमेर परत को खारे पानी के क्षरण, पराबैंगनी क्षरण और हाइड्रोथर्मल उम्र बढ़ने के खिलाफ प्रतिरोध के लिए तैयार किया गया है। यह दीर्घकालिक अपतटीय जोखिम स्थितियों में निरंतर यांत्रिक प्रदर्शन और सामग्री अखंडता सुनिश्चित करता है।
प्रभाव ऊर्जा को आंतरिक वायु संपीड़न के माध्यम से नियंत्रित किया जाता है जो गतिज पोत संपर्क बल को विनियमित दबाव विस्थापन में परिवर्तित करता है, जिससे संरचनात्मक घटकों में पीक लोड ट्रांसमिशन कम हो जाता है।
हाँ, प्रबलित संरचनात्मक डिज़ाइन को बार-बार चक्रीय संपीड़न के लिए इंजीनियर किया गया है, जो इसे स्थिर प्रदर्शन प्रतिधारण के साथ उच्च आवृत्ति पोर्ट संचालन के लिए उपयुक्त बनाता है।
इष्टतम प्रदर्शन और दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करने के लिए दबाव स्थिरता और बाहरी सतह की स्थिति के नियमित निरीक्षण की सिफारिश की जाती है।
हां, अनुकूली वायवीय संरचना स्थिर ऊर्जा अवशोषण विशेषताओं को बनाए रखते हुए विभिन्न पोत विस्थापनों को समायोजित करने की अनुमति देती है।
सामग्री प्रणाली को पर्यावरणीय क्षरण और दीर्घकालिक परिचालन तनाव के प्रतिरोध के साथ उच्च आर्द्रता और उच्च तापमान स्थितियों के लिए डिज़ाइन किया गया है।
