रबर फेंडर भारी शुल्क संरचना प्रभाव शमन विरोधी संक्षारण लंबे समय तक चलने वाला प्रदर्शन
विवरण

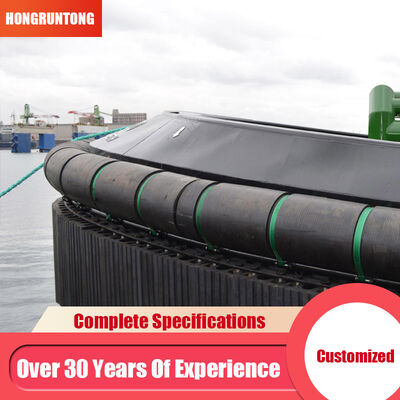

टग बोट फेंडर समुद्री सुरक्षा के लिए आवश्यक घटक हैं, जो टग बोटों और लंगर लगाने, टग करने और एस्कॉर्ट ऑपरेशन के दौरान उनकी सहायता करने वाले जहाजों की सुरक्षा के लिए डिज़ाइन किए गए हैं।ये फेंडर उच्च ऊर्जा अवशोषण सुनिश्चित करने के लिए प्रबलित इस्पात या मिश्र धातु संरचनाओं के साथ उन्नत रबर प्रौद्योगिकी को जोड़ते हैं, समान भार वितरण, और चुनौतीपूर्ण समुद्री वातावरण में दीर्घकालिक स्थायित्व।

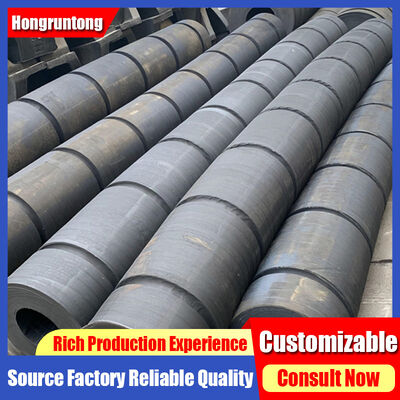

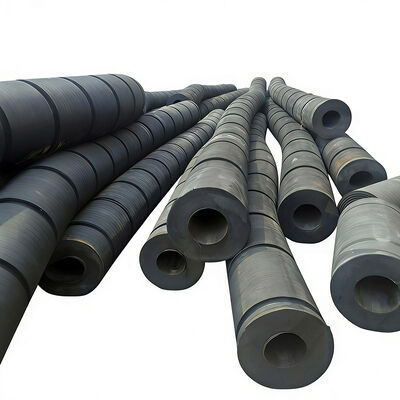

उच्च गुणवत्ता वाले प्राकृतिक और सिंथेटिक रबर के मिश्रण के साथ निर्मित, टग बोट फेंडर लोच, थकान प्रतिरोध और पर्यावरण स्थायित्व के लिए अनुकूलित हैं।और रासायनिक प्रतिरोध, जिससे फैंडर बिना गिरावट के लंबे समय तक सूर्य के प्रकाश, खारे पानी और तापमान में उतार-चढ़ाव का सामना कर सकते हैं। ज्यामितीय डिजाइन जैसे बेलनाकार, शंकु,या मॉड्यूलर सेल संरचनाएं पूर्वानुमानित लोड-डिफ्लेक्शन व्यवहार सुनिश्चित करती हैं, चिकनी संपीड़न, और न्यूनतम शिखर तनाव, दोनों जहाज के पतवार और डॉक संरचनाओं की रक्षा।
स्टील के फ्लैंग्स या माउंटिंग ब्रैकेट को बार-बार उच्च ऊर्जा के प्रभावों के तहत संरचनात्मक अखंडता बनाए रखने के लिए सटीक रूप से इंजीनियर किया गया है। संक्षारण प्रतिरोधी कोटिंग्स खारा वातावरण से बचाती हैं,जबकि UHMW-PE घर्षण को कम करने वाले पैड फेंडर चेहरे पर साइड धक्का या पोर्न पैंतरेबाज़ी के दौरान स्लाइडिंग प्रदर्शन को बढ़ाते हैं, जो पतवार के नुकसान को कम करता है और परिचालन सुरक्षा में सुधार करता है।
ये फेंडर विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें औद्योगिक टर्मिनल, उच्च यातायात बंदरगाह, अपतटीय टोलिंग संचालन और शिपयार्ड शामिल हैं। वे अनुमानित प्रदर्शन प्रदान करते हैं,रखरखाव आवश्यकताओं को कम करना, और चालक दल की सुरक्षा को बढ़ाता है, जिससे वे आधुनिक टग ऑपरेशन के लिए अपरिहार्य हो जाते हैं।
मामले का शीर्षक: उत्तरी यूरोपीय कंटेनर टर्मिनल में टग फ्लीट का उन्नयन
A leading Northern European container terminal sought to upgrade its tug fleet’s fender systems after recurring incidents of minor hull damage and excessive wear during high-frequency container ship berthingsपिछले फैंडरों में ऊर्जा अवशोषण असमान और अप्रत्याशित चरम प्रतिक्रिया बल थे, जिससे परिचालन अक्षमता, बढ़ी हुई रखरखाव लागत और चालक दल के लिए सुरक्षा चिंताएं हुईं।
हांग्रंटोंग मरीन को एक टिकाऊ और उच्च प्रदर्शन वाला समाधान देने का काम सौंपा गया था। इंजीनियरिंग टीम ने एक व्यापक विश्लेषण किया, जिसमें टग विस्थापन, धनुष फ्लेयर, दृष्टिकोण गति का आकलन किया गया,ज्वार परिवर्तनउन्नत परिमित तत्व सिमुलेशन ने टग के पतवारों पर उच्च तनाव वाले क्षेत्रों और पार्श्व धक्का के दौरान संभावित अधिभार बिंदुओं की पहचान की।पतवार के युद्धाभ्यास, और बहु-जहाज के लंगर।
निष्कर्षों के आधार पर, हांग्रंटोंग ने मॉड्यूलर बेलनाकार और सेल प्रकार के फैंडरों की एक कस्टम श्रृंखला को प्रबलित स्टील फ्लैंग्स और मोटी यूएचएमडब्ल्यू-पीई स्लाइडिंग पैनलों के साथ डिजाइन किया।उच्च थकान प्रतिरोध के लिए बहुस्तरीय रबर यौगिकों का चयन किया गया, लोच, यूवी स्थिरता, और रासायनिक स्थायित्व। स्टील फ्लैंग्स सीएनसी-मशीन, संक्षारण-संरक्षित, और लंबे समय तक संरचनात्मक अखंडता सुनिश्चित करने के लिए रबर के लिए सटीक बंधन थे।
स्थापना निर्धारित रखरखाव अवधि के दौरान की गई थी, जिससे एक समान पतवार संपर्क के लिए सटीक संरेखण सुनिश्चित हुआ। 36 महीने की निगरानी अवधि के दौरान,प्रदर्शन मेट्रिक्स में महत्वपूर्ण सुधार हुआ: पतवार के तनाव में 85% से अधिक की कमी आई, रखरखाव चक्र बढ़ाए गए और चालक दल ने उच्च गति वाले लंगरों के दौरान कम झटकों और पार्श्व गति के साथ चिकनी हैंडलिंग की सूचना दी।250 मीटर से अधिक लंबाई के जहाजों से उच्च ऊर्जा वाले प्रभावों के बावजूद, फैंडरों ने न्यूनतम पहनने का प्रदर्शन किया, जिससे उनकी विश्वसनीयता और दीर्घकालिक प्रदर्शन की पुष्टि हुई।
इस परियोजना से पता चलता है कि कैसे उन्नत सामग्री डिजाइन, सटीक इंजीनियरिंग और मॉड्यूलर निर्माण टग बेड़े के प्रदर्शन में नाटकीय रूप से सुधार कर सकते हैं, रखरखाव लागत को कम कर सकते हैं,और उच्च आवृत्ति कंटेनर टर्मिनल वातावरण में परिचालन सुरक्षा में वृद्धि.
विनिर्देश
| मूल स्थान | चीन |
| ब्रांड नाम | हांग्रंटोंग मरीन |
| उत्पाद का नाम | टग बोट फेंडर |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| वारंटी | 3 वर्ष |
| मानक | PIANC2002, HGT2866-2016 |
| तन्य शक्ति | ≥16 एमपीए |
| कठोरता | ≤82 तट A |
| जीवन काल | १५-२० वर्ष |
| सेवा | ओईएम या ओडीएम |
| रंग | ग्राहकों की आवश्यकताएं |
| आवेदन | टगबोट, वर्कबोट आदि |
| D*d | ई | एअधिकतम | बीअधिकतम | सी | एम | F | L |
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | एक खंड में 2-13 मीटर या लंबी लंबाई के लिए जुड़े |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
विशेषताएं
उच्च दक्षता ऊर्जा अवशोषण
टग बोट फेंडर को प्रभाव गति और पोत के आकार की एक विस्तृत श्रृंखला में अधिकतम ऊर्जा अवशोषण के लिए इंजीनियर किया गया है। उन्नत ज्यामितीय डिजाइन, जैसे सेल और बेलनाकार संरचनाएं,सुचारू संपीड़न और समान भार वितरण की अनुमति देता हैयह टग और सहायता प्राप्त पोत दोनों पर चरम बल को कम करता है, पतवार के विरूपण, संरचनात्मक तनाव और रखरखाव आवश्यकताओं को कम करता है।कम्प्यूटेशनल मॉडलिंग इष्टतम प्रतिक्रिया बल वक्र सुनिश्चित करती है, जटिल लंगर लगाने के संचालन के दौरान पूर्वानुमानित प्रदर्शन प्रदान करता है।
टिकाऊ रबर यौगिक
फेंडरों का उपयोग सिंथेटिक और प्राकृतिक घटकों के साथ बहु-स्तरित रबर मिश्रणों से किया जाता है, जो उच्च शक्ति वाले फाइबरों से सुदृढ़ होते हैं। ये यौगिक यूवी और ओजोन प्रतिरोध, रासायनिक स्थिरता,और उत्कृष्ट थकान जीवनहजारों बार लंगर लगाने के बाद भी रबर अपनी लोच, आयामी स्थिरता और ऊर्जा अवशोषण क्षमता बनाए रखता है, जिससे चुनौतीपूर्ण समुद्री वातावरण में दीर्घकालिक प्रदर्शन सुनिश्चित होता है।
मजबूत संरचनात्मक सुदृढीकरण
स्टील के फ्लैंग्स और माउंटिंग ब्रैकेट सटीक इंजीनियरिंग, सीएनसी-मशीन और संक्षारण-संरक्षित होते हैं ताकि बार-बार उच्च-ऊर्जा प्रभावों के तहत संरचनात्मक अखंडता बनाए रखी जा सके।नियंत्रित वल्केनाइजेशन प्रक्रिया रबर-स्टील के बीच मजबूत बंधन सुनिश्चित करती है, जबकि यूएचएमडब्ल्यू-पीई घर्षण-कम करने वाले पैड पतवार के पहनने को कम करते हैं और पार्श्व या पतवार के युद्धाभ्यास के दौरान स्लाइडिंग प्रदर्शन में सुधार करते हैं।और फेंडर के पूरे सेवा जीवन के दौरान परिचालन सुरक्षा.
मॉड्यूलर, लचीला डिजाइन

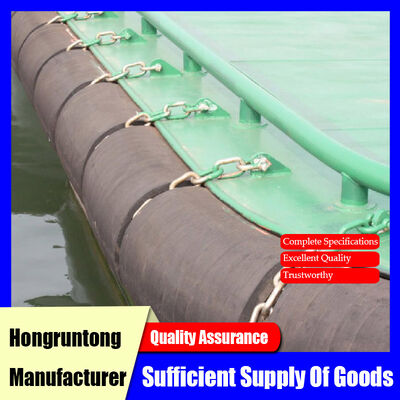

फेंडर मॉड्यूलर होते हैं और पूव, साइड और स्टर्न स्थानों पर स्थापित किए जा सकते हैं। अनुकूलन योग्य आयाम, झुकने की क्षमता,और घुड़सवार विन्यास विभिन्न टग आकारों और परिचालन आवश्यकताओं के अनुकूलन की अनुमति देते हैंमॉड्यूलर प्रतिस्थापन से परिचालन समय और रखरखाव की लागत में कमी आती है।जबकि ऑपरेटरों को विशिष्ट बंदरगाह परिदृश्यों या पोत वर्गों के लिए ऊर्जा अवशोषण विशेषताओं को कॉन्फ़िगर करने में लचीलापन प्रदान करता है.
आवेदन
उच्च आवृत्ति कंटेनर और कार्गो टर्मिनल
फेंडर विभिन्न पतवार ज्यामिति वाले जहाजों के बार-बार लंगर लगाने के दौरान निरंतर ऊर्जा अवशोषण प्रदान करते हैं, टग और सहायता प्राप्त जहाजों की रक्षा करते हुए रखरखाव और डाउनटाइम को कम करते हैं।
औद्योगिक और तेल टर्मिनल
टैंकरों और रासायनिक वाहक से उच्च ऊर्जा वाले प्रभाव कुशलतापूर्वक अवशोषित होते हैं, परिचालन सुरक्षा सुनिश्चित करते हुए पतवार तनाव और संरचनात्मक क्षति से टग की रक्षा करते हैं।
अपतटीय टोलिंग और एस्कॉर्ट ऑपरेशन
फेंडर गतिशील अपतटीय वातावरण में पार्श्व धक्का, पतवार युद्धाभ्यास और टोलिंग संचालन के दौरान टग की सुरक्षा करते हैं।घर्षण को कम करने वाले पैड और उच्च ऊर्जा अवशोषक सामग्री पोत की स्थिरता बनाए रखते हैं और संरचनात्मक क्षति को रोकते हैं.
क्यों चुनें Hongruntong समुद्री
व्यापक इंजीनियरिंग समाधान
हांग्रंटोंग पोत के प्रकार, आवृत्ति और पर्यावरणीय स्थितियों के लिए फेंडर डिजाइन को अनुकूलित करने के लिए विस्तृत लंगर ऊर्जा विश्लेषण, परिमित तत्व मॉडलिंग और परिचालन मूल्यांकन प्रदान करता है।
उन्नत सामग्री विशेषज्ञता
रबर यौगिकों को उच्च तन्यता शक्ति, थकान प्रतिरोध, यूवी स्थिरता और रासायनिक स्थायित्व के लिए इंजीनियर किया जाता है।प्रबलित फ्लैंग्स और यूएचएमडब्ल्यू-पीई पैड उच्च ऊर्जा के बार-बार प्रभावों के तहत दीर्घकालिक संरचनात्मक अखंडता सुनिश्चित करते हैं.
अनुकूलन योग्य और मॉड्यूलर डिजाइन
फेंडर्स को आयामों, विक्षोभ, ऊर्जा अवशोषण और माउंट कॉन्फ़िगरेशन में अनुकूलित किया जा सकता है। मॉड्यूलर निर्माण सूखी डॉकिंग के बिना व्यक्तिगत इकाइयों को बदलने की अनुमति देता है,डाउनटाइम और रखरखाव की लागत को कम करना.
जीवनचक्र समर्थन और रखरखाव सेवाएं
हांग्रंटोंग स्थापना पर्यवेक्षण, प्रदर्शन निगरानी, नियमित निरीक्षण और स्थापना के बाद ऑडिट प्रदान करता है, जिससे अधिकतम फेंडर जीवनकाल, परिचालन दक्षता और चालक दल की सुरक्षा सुनिश्चित होती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या ये फेंडर बार-बार उच्च ऊर्जा वाले बर्थिंग को संभाल सकते हैं?
उत्तर: हाँ। बहुस्तरीय रबर यौगिक, प्रबलित फ्लैंग्स और अनुकूलित ज्यामिति लगातार ऊर्जा अवशोषण और न्यूनतम रिबॉन्ड को सुनिश्चित करती हैं।
Q2: क्या फेंडर विभिन्न टग आकारों के साथ संगत हैं?
एकः हाँ. आयाम, झुकने की क्षमता, और फ्लैंज डिजाइन विभिन्न टग आकार और परिचालन आवश्यकताओं के लिए अनुकूलित किया जा सकता है.
Q3: कैसे fenders कठोर पर्यावरणीय परिस्थितियों में प्रदर्शन करते हैं?
उत्तर: सामग्री यूवी और ओजोन प्रतिरोधी, संक्षारण-संरक्षित, और तापमान उतार-चढ़ाव, उच्च लवणता और रासायनिक जोखिम के लिए इंजीनियर हैं, लगातार प्रदर्शन सुनिश्चित करते हैं।
Q4: किस प्रकार के रखरखाव की अनुशंसा की जाती है?
उत्तर: हर 6 से 12 महीने में बोल्ट, फ्लैंग्स, रबर की सतहों और यूएचएमडब्ल्यू-पीई पैड का निरीक्षण करें। इष्टतम प्रदर्शन बनाए रखने के लिए पहने हुए घटकों को तुरंत बदलें।
प्रश्न 5: इन फेंडरों का अपेक्षित सेवा जीवन क्या है?
उत्तर: सामान्यतः उचित रखरखाव के साथ 15 से 20 वर्ष, सामग्री और संरचनात्मक अखंडता को लगातार उच्च ऊर्जा वाले लंगरों के तहत भी बनाए रखा जाता है।
