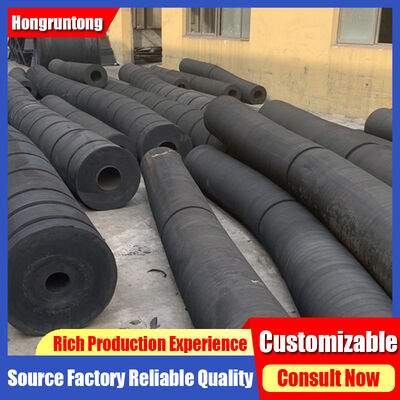

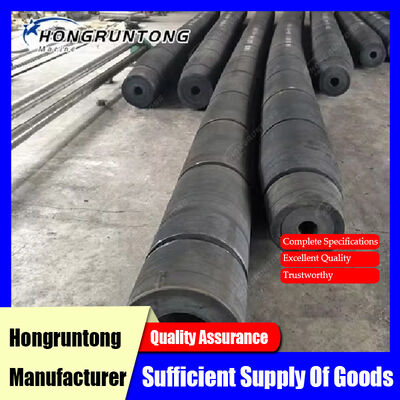

पोर्ट फेंडर मजबूत निर्माण उच्च ऊर्जा अवशोषण मौसम प्रतिरोधी सुरक्षा
विवरण
टग बोट फेंडर एक समुद्री सुरक्षा घटक है जिसे टग बोटों और उनके द्वारा सहायता किए जाने वाले जहाजों की सुरक्षा के लिए बनाया गया है।ये फेंडर उच्च ऊर्जा के प्रभावों को कुशलतापूर्वक अवशोषित करने के लिए उन्नत रबर प्रौद्योगिकी और संरचनात्मक सुदृढीकरण को जोड़ते हैं जबकि जहाज के पतवार और डॉक संरचनाओं पर तनाव को कम करते हैं।.
फेंडर उच्च श्रेणी के प्राकृतिक और सिंथेटिक रबर यौगिकों के मिश्रण से बने होते हैं, जो लोच, कठोरता और पर्यावरण क्षरण के प्रतिरोध के लिए अनुकूलित होते हैं।यूवी स्थिरीकरण जैसे योजक, ओजोन प्रतिरोधी रसायन और एंटी-एजिंग एजेंट खारे पानी और उष्णकटिबंधीय परिस्थितियों में दीर्घकालिक स्थायित्व को बढ़ाते हैं। संरचनात्मक डिजाइन में बेलनाकार, सेल या शंकु ज्यामिति शामिल हो सकती है,प्रत्येक समान भार वितरण प्रदान करने के लिए इंजीनियर, चिकनी संपीड़न, और प्रभाव कोणों और वेगों की एक श्रृंखला में पूर्वानुमानित प्रतिक्रिया बल।
इस्पात सुदृढीकरण फ्लैंग्स या चेन-माउंटिंग ब्रैकेट को उच्च ऊर्जा के बार-बार प्रभावों के तहत संरचनात्मक अखंडता बनाए रखने के लिए सटीक इंजीनियरिंग की जाती है।समुद्री वातावरण के लिए फ्लैंग्स को संक्षारण प्रतिरोधी कोटिंग्स के साथ इलाज किया जाता हैयूएचएमडब्ल्यू-पीई स्लाइडिंग पैड अक्सर फेंडर फेस में एकीकृत होते हैं, घर्षण को कम करते हैं, पतवार कोटिंग्स की रक्षा करते हैं, और पार्श्व या पतवार के युद्धाभ्यास के दौरान चिकनी संपर्क प्रदान करते हैं।
ये फेंडर विशेष रूप से उच्च आवृत्ति बंदरगाह संचालन, अपतटीय एस्कॉर्ट टग, औद्योगिक टर्मिनलों,और शिपयार्ड में युद्धाभ्यास जहां रीलों को जहाजों या घाट के बुनियादी ढांचे के साथ बार-बार संपर्क होता हैसामग्री विज्ञान, ज्यामिति अनुकूलन और उन्नत इंजीनियरिंग के संयोजन से, ये फेंडर परिचालन सुरक्षा सुनिश्चित करते हैं, रखरखाव लागत को कम करते हैं, और सेवा जीवन का विस्तार करते हैं।
मामले का शीर्षक: उत्तरी अफ्रीकी तेल टर्मिनल में टग ऑपरेशंस को बढ़ाना
उत्तरी अफ्रीका के एक तेल टर्मिनल में कच्चे तेल के टैंकरों के उच्च-ऊर्जा के लंगरों के दौरान अपर्याप्त फेंडर प्रदर्शन के कारण अपने टगबोट के बेड़े के साथ आवर्ती रखरखाव समस्याएं थीं।मौजूदा फेंडर प्रणाली स्थानीय पहनने के लिए प्रवण थे, असमान संपीड़न और अप्रत्याशित चरम प्रतिक्रिया बल, जिसके परिणामस्वरूप अक्सर पतवार को मामूली क्षति होती है और डाउनटाइम बढ़ जाता है।
हांग्रंटोंग मरीन को एक ऐसा समाधान डिजाइन करने का अनुबंध मिला था जो टग की सुरक्षा, स्थायित्व और परिचालन दक्षता को बढ़ाएगा।इंजीनियरिंग टीम ने एक विस्तृत लंगर लगाने की ऊर्जा मूल्यांकन किया, जहाज़ के विस्थापन, धनुष फ्लेयर, दृष्टिकोण गति, ज्वार परिवर्तन और वायु और लहर गतिशीलता जैसी पर्यावरणीय स्थितियों को ध्यान में रखते हुए।उच्च-रिज़ॉल्यूशन परिमित तत्व विश्लेषण से टो-टग पतवारों पर तनाव एकाग्रता क्षेत्रों और साइड-पुश और पोर्न संचालन के दौरान संभावित अधिभार बिंदुओं की पहचान की गई.
इन गणनाओं के आधार पर, हांग्रंटोंग ने मजबूत फ्लैंग्स और मोटी यूएचएमडब्ल्यू-पीई पैनलों के साथ भारी शुल्क सेल प्रकार और बेलनाकार टग बोट फेंडर की एक श्रृंखला की सिफारिश की।उच्च थकान प्रतिरोध और दीर्घकालिक लोच प्राप्त करने के लिए कई परतों वाले रबर यौगिकों के साथ फेंडरों को डिजाइन किया गया थास्टील के फ्लैंग्स को सटीक मशीनिंग, संक्षारण-संरक्षित किया गया और संरचनात्मक स्थिरता सुनिश्चित करने के लिए रबर के शरीर में ज्वलन किया गया।
स्थापना अनुसूचित रखरखाव अवधि के दौरान की गई थी, प्रत्येक मॉड्यूल को टग पतवार के साथ समान संपर्क के लिए सावधानीपूर्वक संरेखित किया गया था।स्थापना के बाद 30 महीने की निगरानी में महत्वपूर्ण सुधार सामने आए: पतवार के तनाव बिंदुओं में 90% से अधिक की कमी आई, रखरखाव के अंतराल बढ़ाए गए और चालक दल ने लंगर लगाने के संचालन के दौरान सुचारू संचालन और कम पार्श्व गति की सूचना दी।फेंडरों ने लगातार उच्च ऊर्जा के प्रभावों के बावजूद न्यूनतम सामग्री थकान का प्रदर्शन किया, उनकी स्थायित्व और विश्वसनीयता की पुष्टि करता है।
यह परियोजना इस बात का उदाहरण है कि कैसे सही ढंग से इंजीनियर किए गए टग बोट फेंडर, ज्यामिति और सामग्री दोनों गुणों के लिए अनुकूलित, परिचालन दक्षता में काफी सुधार कर सकते हैं, जहाज के पतवार की रक्षा कर सकते हैं,और तेल टर्मिनलों जैसे उच्च ऊर्जा वाले वातावरण में रखरखाव की लागत को कम करें.
विनिर्देश
| मूल स्थान | चीन |
| ब्रांड नाम | हांग्रंटोंग मरीन |
| उत्पाद का नाम | टग बोट फेंडर |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| वारंटी | 3 वर्ष |
| मानक | PIANC2002, HGT2866-2016 |
| तन्य शक्ति | ≥16 एमपीए |
| कठोरता | ≤82 तट A |
| जीवन काल | १५-२० वर्ष |
| सेवा | ओईएम या ओडीएम |
| रंग | ग्राहकों की आवश्यकताएं |
| आवेदन | टगबोट, वर्कबोट आदि |
| D*d | ई | एअधिकतम | बीअधिकतम | सी | एम | F | L |
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | एक खंड में 2-13 मीटर या लंबी लंबाई के लिए जुड़े |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
विशेषताएं
उन्नत ऊर्जा अवशोषण प्रौद्योगिकी
फेंडर्स को उच्च लंगर ऊर्जा को कुशलता से अवशोषित और फैलाए जाने के लिए डिज़ाइन किया गया है। बहु-स्तरीय रबर यौगिक चिपचिपा व्यवहार प्रदर्शित करता है, चिकनी संपीड़न, नियंत्रित रिबाउंड सुनिश्चित करता है,और समान भार वितरणअनुकूलित सेल या बेलनाकार ज्यामिति पीक तनाव बिंदुओं को कम करती है और विभिन्न पोत प्रकारों और प्रभाव परिदृश्यों में पूर्वानुमानित प्रतिक्रिया बल प्रदान करती है।यह क्षमता उच्च आवृत्ति संचालन में महत्वपूर्ण है, यह सुनिश्चित करता है कि टग और सहायता प्राप्त जहाजों दोनों के लिए लगातार प्रदर्शन और सुरक्षा हो।
सामग्री की उत्कृष्ट स्थायित्व
रबर यौगिक में उच्च शक्ति वाले सिंथेटिक फाइबर और additives शामिल हैं जो यूवी, ओजोन और रासायनिक प्रतिरोध को बढ़ाते हैं। थकान प्रतिरोधी सामग्री हजारों berths पर लोच बनाए रखती है,दरार को रोकनायह सुनिश्चित करता है कि फेंडर कठोर वातावरण में विश्वसनीय रूप से काम कर सकें, जैसे उष्णकटिबंधीय या शुष्क बंदरगाह,जहां अत्यधिक तापमान और उच्च सूर्य के संपर्क में रबर उम्र बढ़ने में तेजी ला सकता है.
मजबूत संरचनात्मक सुदृढीकरण
स्टील के फ्लैंग्स को फेंडर बॉडी में समान रूप से प्रभाव बल वितरित करने के लिए सटीक रूप से इंजीनियर किया गया है।संक्षारण प्रतिरोधी कोटिंग्स और नियंत्रित वल्केनाइजेशन रबर और स्टील के बीच दीर्घकालिक बंधन की मजबूती सुनिश्चित करते हैंयूएचएमडब्ल्यू-पीई स्लाइडिंग पैड घर्षण को कम करते हैं और पतवार कोटिंग्स की रक्षा करते हैं, जबकि पार्श्व या पतवार के युद्धाभ्यास के दौरान चिकनी संपर्क बनाए रखते हैं।सामग्री और इंजीनियरिंग का यह संयोजन फेंडर की संरचनात्मक स्थिरता और परिचालन जीवनकाल को बढ़ाता है.
मॉड्यूलर और लचीला डिजाइन
फेंडर मॉड्यूलर स्थापना के लिए डिज़ाइन किए गए हैं, जो धनुष, किनारों और पतवार के साथ प्लेसमेंट की अनुमति देते हैं। मॉड्यूलर डिजाइन परिचालन में व्यवधान को कम करने के लिए, ड्राई-डॉकिंग के बिना आंशिक प्रतिस्थापन को सक्षम बनाता है।अनुकूलन योग्य ऊंचाई, चौड़ाई, झुकने की क्षमता और फ्लैंज कॉन्फ़िगरेशन सुनिश्चित करते हैं कि फेंडर को विभिन्न टग आकारों, पोत वर्गों और परिचालन आवश्यकताओं के लिए अनुकूलित किया जा सके।मॉड्यूलर दृष्टिकोण ऑपरेटरों को विशिष्ट लंगर लगाने के परिदृश्यों के लिए ऊर्जा अवशोषण और प्रतिक्रिया बलों को अनुकूलित करने की अनुमति देता है.
आवेदन
तेल और गैस टर्मिनल
तेल और गैस टर्मिनलों में उच्च ऊर्जा वाले लंगरों के दौरान फेंडर टग और टैंकरों की सुरक्षा करते हैं। उच्च लचीलापन वाली सामग्री और प्रबलित फ्लैंग्स पतवार के तनाव को कम करते हैं, संरचनात्मक क्षति को रोकते हैं,और परिचालन सुरक्षा सुनिश्चित करें.
उच्च यातायात वाले कंटेनर बंदरगाह
विभिन्न पतवार ज्यामिति वाले जहाजों के लगातार लंगर लगाने के लिए डिज़ाइन किए गए, ये फेंडर निरंतर ऊर्जा अवशोषण और विश्वसनीय सुरक्षा प्रदान करते हैं, रखरखाव और डाउनटाइम को कम करते हैं।
अपतटीय टोलिंग और एस्कॉर्ट ऑपरेशन
फेंडर पक्षीय धक्का, पतवार के युद्धाभ्यास और अपतटीय वातावरण में टोलिंग के दौरान टग की सुरक्षा करते हैं।उच्च ऊर्जा अवशोषण और घर्षण को कम करने वाले पैड गतिशील समुद्री परिस्थितियों में पोत की स्थिरता बनाए रखते हैं और संरचनात्मक क्षति को रोकते हैं.
क्यों चुनें Hongruntong समुद्री
व्यापक इंजीनियरिंग सेवाएं
हांग्रंटोंग पूर्ण-स्पेक्ट्रम लंगर लगाने का विश्लेषण, एफईएम सिमुलेशन और ऊर्जा गणना प्रदान करता है, जिससे जहाज के प्रकार, लंगर लगाने की आवृत्ति और पर्यावरणीय परिस्थितियों को ध्यान में रखते हुए डिजाइन संभव हो जाते हैं।
उन्नत रबर और सामग्री विशेषज्ञता
रबर यौगिकों को तन्यता शक्ति, लम्बाई, यूवी और ओजोन प्रतिरोध और थकान जीवन के लिए अनुकूलित किया जाता है।प्रबलित फ्लैंग्स और यूएचएमडब्ल्यू-पीई पैड स्थायित्व और दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए सटीक इंजीनियरिंग हैं.
अनुकूलन योग्य और मॉड्यूलर समाधान
फेंडर को आयामों, मोड़, माउंट कॉन्फ़िगरेशन और ऊर्जा अवशोषण क्षमता में अनुकूलित किया जा सकता है।मॉड्यूलर डिजाइन कई टगबोट या बर्थ पर आसान प्रतिस्थापन और लचीली तैनाती की अनुमति देता है.
जीवनचक्र समर्थन और रखरखाव योजना
हांग्रंटोंग स्थापना पर्यवेक्षण, प्रदर्शन निगरानी, नियमित निरीक्षण और स्थापना के बाद लेखा परीक्षा प्रदान करता है। यह अधिकतम फेंडर जीवनकाल, परिचालन दक्षता और चालक दल की सुरक्षा सुनिश्चित करता है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ये फेंडर बार-बार उच्च-ऊर्जा वाले लंगरों को कैसे संभालते हैं?
उत्तर: बहुस्तरीय रबर यौगिक, प्रबलित फ्लैंज और अनुकूलित ज्यामिति ऊर्जा अवशोषण, न्यूनतम रिबाउंड और हजारों चक्रों में दीर्घकालिक लोच सुनिश्चित करती है।
प्रश्न 2: क्या फेंडर विभिन्न आकार के टगबोट के अनुकूल हैं?
उत्तर: हाँ. फेंडर को विशिष्ट पोत आकारों और परिचालन आवश्यकताओं के अनुरूप ऊंचाई, चौड़ाई, विचलन और फ्लैंग कॉन्फ़िगरेशन में अनुकूलित किया जा सकता है।
Q3: पर्यावरण कारकों के प्रति फेंडर कितने प्रतिरोधी हैं?
उत्तर: सामग्री यूवी और ओजोन प्रतिरोधी, संक्षारण-संरक्षित हैं, और अत्यधिक तापमान, उच्च लवणता और रासायनिक जोखिम के तहत प्रदर्शन करने के लिए डिज़ाइन की गई हैं।
Q4: What maintenance routines are recommended? Q4: What maintenance routines are recommended? Q4: क्या रखरखाव दिनचर्या की सिफारिश की जाती है?
उत्तर: हर 6-12 महीने में बोल्ट, फ्लैंग्स, रबर की सतहों और यूएचएमडब्ल्यू-पीई पैड का निरीक्षण करें। इष्टतम प्रदर्शन बनाए रखने के लिए क्षतिग्रस्त घटकों को बदलें।
प्रश्न 5: इन फेंडरों का अपेक्षित सेवा जीवन क्या है?
उत्तर: सामान्यतः उचित रखरखाव के साथ 15 से 20 वर्ष। सामग्री और संरचनात्मक अखंडता लगातार उच्च ऊर्जा के साथ भी स्थिर रहती है।
