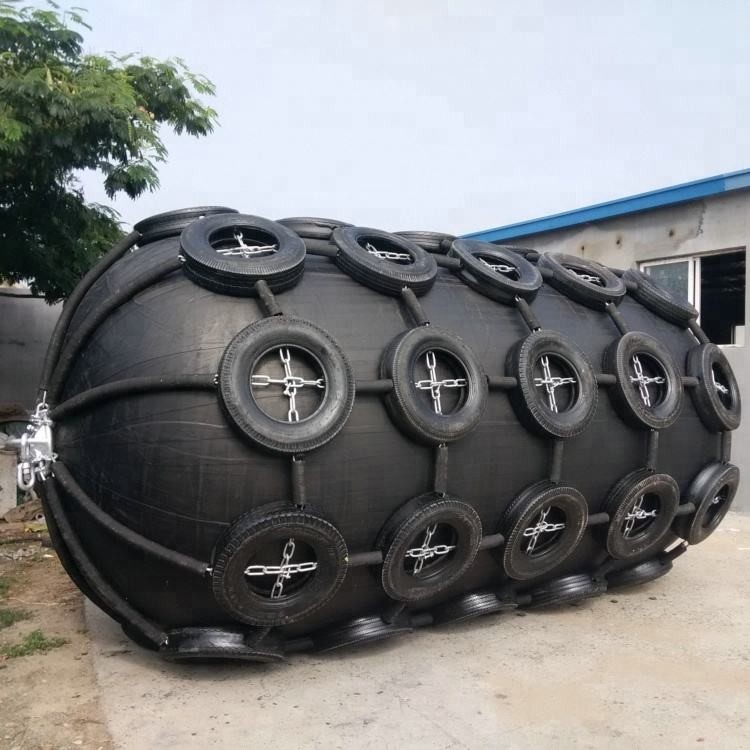

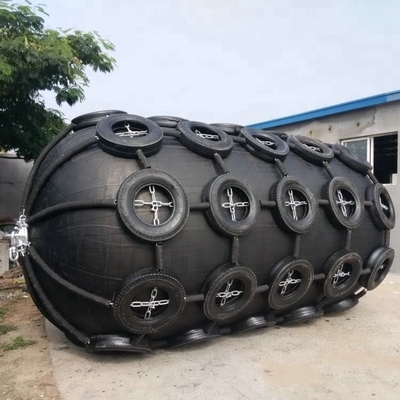

2.0 * 3.5M न्यूमेटिक फेंडर ISO17357 स्टैंडर्ड मूरिंग फ्लोटिंग फेंडर
विवरण
न्यूमेटिक रबर फ़ेंडर मजबूत टायर-कॉर्ड की कई परतों से निर्मित होते हैं, और इस प्रकार दबाव और काटने के लिए प्रतिरोधी होते हैं।इस फेंडर के डिजाइन में अपनाया गया सुरक्षा कारक स्वीकृत सिद्धांत पर आधारित है और व्यापक प्रयोग द्वारा सिद्ध किया गया है।लंबे समय तक परिचालन अनुभव इसकी उच्च सुरक्षा और विश्वसनीयता को प्रमाणित करता है, और हाइड्रोलिक दबाव परीक्षणों ने उपयुक्त होने की ताकत साबित कर दी है।इसके अलावा, बड़े आकार के फ़ेंडर आकस्मिक ओवर-प्रेशर की स्थिति में अंदर की हवा को छोड़ने के लिए एक सुरक्षा वाल्व से लैस हैं।नीचे दिया गया आंकड़ा विभिन्न प्रतिशत संपीड़न पर कई विनाशकारी दबाव परीक्षणों से प्राप्त डेटा दिखाता है।इस तरह के डेटा का उपयोग वायवीय रबर फेंडर के लिए एक बुनियादी न्यूनतम टिकाऊ दबाव (एमईपी) वक्र स्थापित करने के लिए किया जाता है।
| उत्पत्ति का स्थान | चीन |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | डीएफ-2.0 * 3.5 एम |
| प्रोडक्ट का नाम | 2.0 * 3.5M न्यूमेटिक फेंडर ISO17357 स्टैंडर्ड मूरिंग फ्लोटिंग फेंडर |
| सामग्री | उच्च गुणवत्ता वाले प्राकृतिक रबर |
| मानक | PIANC2002, ISO17357-1:2014 |
| प्रारंभिक दबाव | 50 केपीए और 80 केपीए |
| व्यास | 500 मिमी से 4500 मिमी |
| लंबाई | 1000 मिमी से 12000 मिमी |
| Moq | 1 टुकड़ा |
| गारंटी | 36 महीने |
| सेवा | OEM या ओडीएम |
विशेष विवरण
| सामान्य आकार |
आंतरिक दबाव: 50 केपीए 60% विक्षेपण |
आंतरिक दबाव: 80 केपीए 60% विक्षेपण |
|||||
| व्यास | लंबाई | प्रतिक्रिया बल | ऊर्जा अवशोषण | पतवार अवशोषण | प्रतिक्रिया बल | ऊर्जा अवशोषण | पतवार अवशोषण |
| मिमी | मिमी | के.एन. | केएनएम | किलो पास्कल | के.एन. | केएनएम | किलो पास्कल |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
वायवीय रबर फेंडर की संरचना
वायवीय रबर फ़ेंडर एक बाहरी रबर, सुदृढीकरण सिंथेटिक-टायर-कॉर्ड परत, और आंतरिक रबर से बने होते हैं, जो मजबूती से वल्केनाइज्ड होते हैं।
ए। बाहरी रबड़ का उपयोग कॉर्ड परतों और आंतरिक रबड़ को घर्षण और अन्य बाहरी ताकतों से बचाने के लिए किया जाता है।इस रबर कंपाउंड में प्रत्याशित मौसम की स्थिति और गंभीर उपयोग का सामना करने के लिए पर्याप्त तन्यता और आंसू प्रतिरोध शक्ति है।
बी सुदृढीकरण सिंथेटिक-टायर-कॉर्ड परत फेंडर के आंतरिक वायु दबाव को बनाए रखने के लिए पर्याप्त मजबूत है।
सी। भीतरी रबर की परत फेंडर के अंदर दबाव वाली हवा को सील कर देती है।
डी। व्यास 2500 मिमी और बड़े के फेंडर अतिरिक्त आंतरिक दबाव जारी करने के लिए सुरक्षा वाल्व से लैस होते हैं जब फेंडर गलती से अधिक संकुचित हो जाते हैं।
धातु के अंत के लिए फेंडर असेंबली, बोल्ट, नट क्लैम्पिंग के साथ दो फ्लैंग्स के अंदर और बाहर, केंद्र एक वाल्व है, इसकी संरचना ऑटोमोबाइल टायर वाल्व के समान है।
अनुप्रयोग

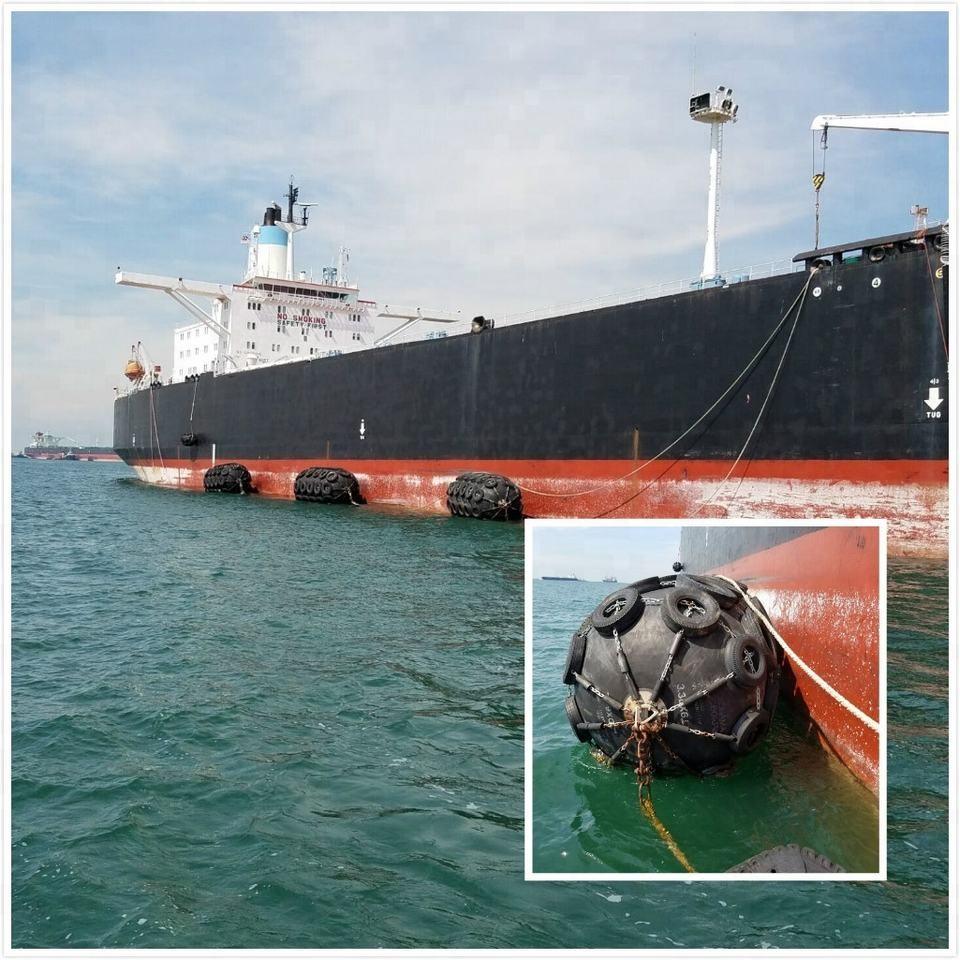

शिप टू शिप बर्थिंग
एक बड़े जहाज के साथ, समुद्र में दो जहाजों के बर्थिंग का जोखिम भी बढ़ जाता है, खासकर जब मौसम बदलता है, हवा और लहरों के साथ।बफर के किनारे के रूप में वायवीय फेंडर को अपनाने से न केवल भारी बर्थिंग आसान हो जाती है, और परिवहन संचालन की दक्षता में सुधार होता है।वायवीय फेंडर मुख्य रूप से उपयोग किया जाता है: अंटार्कटिक महासागर में मछली पकड़ने के जहाजों में बर्फ, बड़े तेल टैंकर बर्थिंग।
टर्मिनल डॉक सुरक्षा के लिए उपयोग किया जाता है
जहाज की बहुत बड़ी है, बर्थिंग प्रभाव ऊर्जा का कारण गुणा किया है।इसकी उच्च ऊर्जा अवशोषण और कम प्रतिक्रिया बल सुविधाओं के कारण वायवीय रबर फेंडर का व्यापक रूप से उपयोग किया जाता है।
लाभ
1. आईएसओ 17357-1:2014 प्रमाणित
2. गारंटीकृत ऊर्जा अवशोषण
3. कम पतवार दबाव

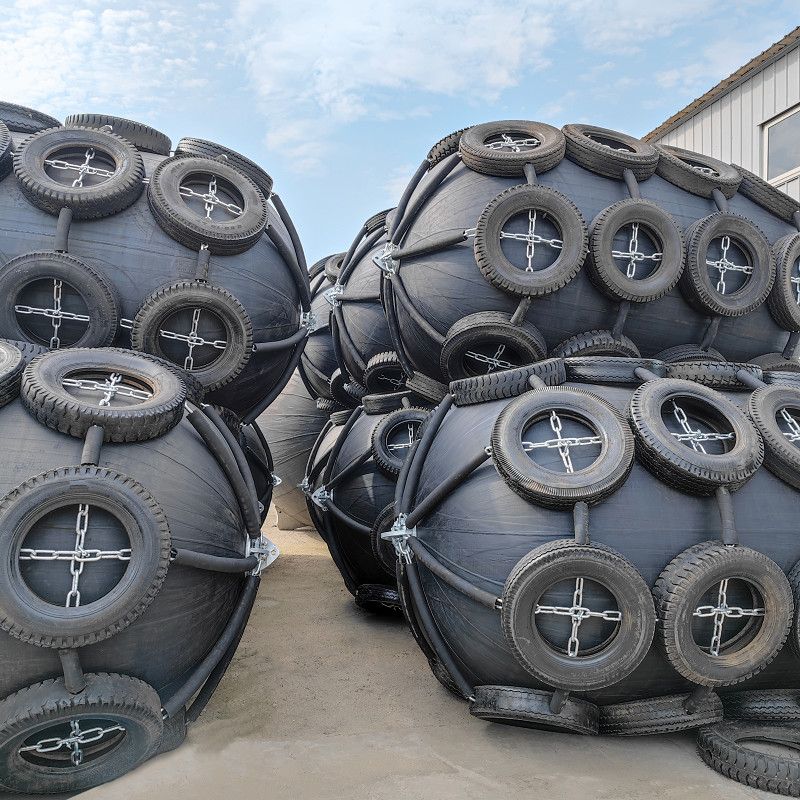

4. चेन टायर नेट और स्लिंग प्रकार
5. मोटी त्वचा का निर्माण
6. अच्छा कोणीय प्रदर्शन
