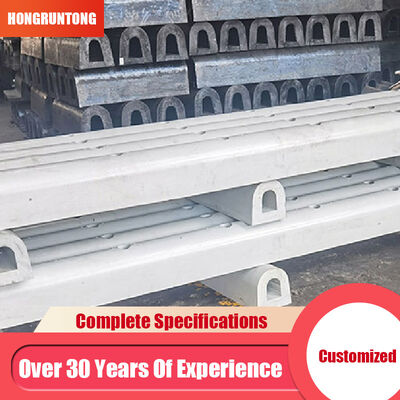

रबर डॉक बम्पर उच्च दबाव सहिष्णुता झटका अवशोषण आंसू प्रतिरोध
विवरण
शिपयार्ड लॉन्चिंग और निर्माण कार्यों के लिए डॉक रबर फेंडर एक अत्यधिक विशेष समुद्री सुरक्षा समाधान है जिसे अत्यधिक स्थिर भार, केंद्रित संपर्क दबाव,और जहाज के प्रक्षेपण के दौरान उत्पन्न जटिल गतिशील बल, शिफ्टिंग, ब्लॉक असेंबली, और प्रारंभिक चरण के आउटफिटिंग।शिपयार्ड डॉक रबर fenders काफी कठोर परिस्थितियों में प्रदर्शन करने के लिए आवश्यक हैं, जिसमें लंबे समय तक संपीड़न की अवधि, पतवार की वक्रता के कारण असमान भार वितरण और निर्माण कार्यों के दौरान दोहराए जाने वाले सूक्ष्म आंदोलन शामिल हैं।
शिपयार्डों के लिए हांग्रंटोंग मरीन के डॉक रबर फेंडर मजबूत प्राकृतिक रबर यौगिकों से निर्मित होते हैं जिनके कठोरता ढाल सावधानीपूर्वक नियंत्रित होते हैं और उच्च भार सहन करने की क्षमता रखते हैं।अनुकूलित फॉर्मूलेशन और मोल्डिंग प्रक्रियाओं के माध्यम से, रबर स्थिर लोच बनाए रखता है जबकि लंबे समय तक संपीड़न के तहत क्रॉप और स्थायी विरूपण का विरोध करता है। उत्पाद रेंज में ठोस ब्लॉक फेंडर्स, बेलनाकार रबर फेंडर्स,टुकड़े टुकड़े किए रबर के पैडआयाम, कठोरता, आंतरिक सुदृढीकरण परतें, और सतह प्रोफाइल सभी विशिष्ट प्रक्षेपण विधियों जैसे स्लिपवे प्रक्षेपण के लिए अनुकूलित किया जा सकता है,स्किड प्रक्षेपण, अनुदैर्ध्य प्रक्षेपण और तैरने के संचालन।
प्रभावकारी रूप से प्रभाव ऊर्जा को अवशोषित करके, संपर्क भारों को वितरित करके, और पतवार को कवर करने और डॉक संरचनाओं पर स्थानीय तनाव को कम करके,ये डॉक रबर फेंडर प्रक्षेपण सुरक्षा में सुधार में महत्वपूर्ण भूमिका निभाते हैं, जहाजों के कोटिंग्स की सुरक्षा करते हैं और निर्बाध निर्माण कार्यप्रवाह सुनिश्चित करते हैं। उन्हें वाणिज्यिक शिपयार्ड, अपतटीय निर्माण यार्ड,और नौसैनिक निर्माण सुविधाएं जहां सुरक्षा के मार्जिन और दोहराव आवश्यक हैं.
केस स्टडी ️ नवनिर्मित रासायनिक टैंकर लॉन्चिंग और पुनः उपयोग कार्यक्रम
पूर्वी चीन में एक बड़े पैमाने पर शिपयार्ड में 30,000 ₹ 50,000 DWT के रासायनिक टैंकरों में विशेषज्ञता रखने वाले स्किड लॉन्चिंग संचालन के दौरान आवर्ती चुनौतियों का सामना किया।जैसे-जैसे जहाजों का आकार बढ़ता गया और निर्माण कार्यक्रम सख्त होते गए, पारंपरिक लकड़ी और निम्न ग्रेड के रबर के समर्थन के परिणामस्वरूप असमान भार हस्तांतरण, स्थानीय रूप से पतवार कोटिंग क्षति और अस्थायी लॉन्चिंग उपकरण का अत्यधिक पहनना हुआ।इन मुद्दों ने न केवल मरम्मत की लागत में वृद्धि की बल्कि महत्वपूर्ण प्रक्षेपण चरणों के दौरान सुरक्षा जोखिम भी पैदा किए.
हांग्रंटोंग मरीन ने प्रक्षेपण का तकनीकी मूल्यांकन किया।गणना किए गए स्थैतिक भारों और घर्षण बलों के आधार पर एक सेट अनुकूलित डॉक रबर फेंडर आपूर्ति की गई थी,संपर्क सतह के बढ़े हुए क्षेत्रफल के साथ, उच्च संपीड़न शक्ति, और प्रबलित आंतरिक कपड़े परतें। लोड समर्थन और लोचदार वसूली को संतुलित करने के लिए रबर कठोरता को अनुकूलित किया गया था।
बाद के जहाजों के प्रक्षेपण के दौरान, पतवार तनाव सांद्रता में काफी कमी आई और कोटिंग क्षति पूरी तरह से समाप्त हो गई। प्रक्षेपण संरेखण में सुधार हुआ,जहाजों के सहज आंदोलन और कम जनशक्ति हस्तक्षेप की अनुमति देता हैसबसे महत्वपूर्ण बात यह है कि डॉक रबर फेंडर ने उत्कृष्ट पुनः उपयोगिता का प्रदर्शन किया, कई प्रक्षेपणों के बाद भी संरचनात्मक रूप से बरकरार रहे।शिपयार्ड ने लॉन्च से संबंधित रखरखाव लागत में 25% से अधिक की कमी की सूचना दी और सुरक्षा में सुधार और परिचालन विश्वसनीयता के बारे में सकारात्मक प्रतिक्रिया दी.
विनिर्देश
| मूल स्थान | चीन |
| उत्पाद का नाम | डॉक रबर फेंडर |

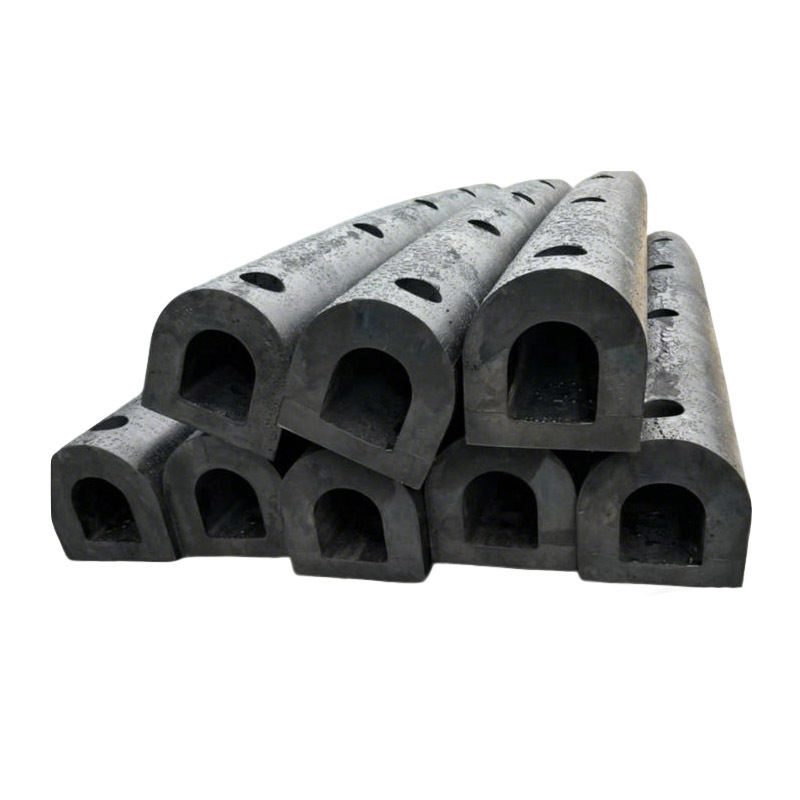

| प्रकार | D आकार प्रकार |
| प्रसंस्करण सेवा | संपीड़न मोल्ड |
| रंग | काला (अधिक रंग वैकल्पिक) |
| सामग्री | चिकनी एनआर |
| प्रदर्शन | उत्कृष्ट रासायनिक और भौतिक गुण |
| लोगो | ग्राहक का अनुरोध |
| आवेदन | बंदरगाह, डॉक, नाव |
| प्रकार | विनिर्देश | ||||||||
| H | बी | L | छेद | Q | सी | h | D | d | |
| D150x150x1000 | 150 | 150 | 1000 | 3 | 350 | 150 | 25 | 40 | 24 |
| D200x200x1000 | 200 | 200 | 1000 | 3 | 353 | 150 | 35 | 55 | 30 |
| D200x200x3000 | 200 | 200 | 3000 | 8 | 400 | 100 | 35 | 55 | 30 |
| D250x250x1000 | 250 | 250 | 1000 | 3 | 350 | 150 | 35 | 60 | 30 |
| D250x250x3000 | 250 | 250 | 3000 | 8 | 400 | 100 | 35 | 60 | 30 |
| D300x300x1000 | 300 | 300 | 1000 | 3 | 350 | 150 | 40 | 65 | 32 |
| D300x300x3000 | 300 | 300 | 3000 | 8 | 400 | 100 | 40 | 65 | 32 |
| D300x360x1000 | 300 | 360 | 1000 | 3 | 350 | 150 | 40 | 65 | 32 |
| D300x360x3000 | 300 | 360 | 3000 | 8 | 400 | 100 | 40 | 65 | 40 |
| D400x400x1000 | 400 | 400 | 1000 | 3 | 400 | 150 | 55 | 80 | 32 |
| D400x400x3000 | 400 | 400 | 3000 | 8 | 400 | 100 | 55 | 80 | 40 |
| D500x500x1000 | 500 | 500 | 1000 | 3 | 350 | 150 | 90 | 97 | 45 |
| D500x500x3000 | 500 | 500 | 3000 | 8 | 400 | 100 | 90 | 97 | 45 |
| तकनीकी डेटा | ||
| गुण | परीक्षण मानक | मूल्य |
| यौगिक | - | एनआर / एसबीआर |
| घनत्व (विशेष गुरुत्वाकर्षण) | DIN 53505 | 1200 किलोग्राम/मी3 |
| तन्य शक्ति | DIN 53504 | ≥16 एमपीए |
| ब्रेक में लम्बाई | DIN 53504 | ≥350% |
| आंसू प्रतिरोध (23°C) | DIN 53507 | ≥ 80 एन/सेमी |
| घर्षण प्रतिरोध | DIN 53516 | ≤100mm3 |
| संपीड़न सेट (24 घंटे @ 70°C) | DIN 53517 | ≤ 40% |
| ओजोन प्रतिरोध (ppm 20% 72 घंटे @ 40°C) | आईएसओ 143/1 | आँखों से दिखाई देने वाली कोई दरार नहीं |
| कठोरता में बदलाव | DIN 53504 | ≤5° |
| तन्य शक्ति में परिवर्तन | DIN 53504 | ≥ 80% |
| ब्रेक में लम्बाई में परिवर्तन | DIN 53504 | ≥ 80% |
| न्यूनतम तापमान | - | -30°C |
| अधिकतम तापमान | - | +70°C |
विशेषताएं
उच्च ऊर्जा अवशोषण और प्रतिक्रिया बल विशेषताएं
हमारे डॉक रबर फेंडर के प्रदर्शन के मूल में इसकी सावधानीपूर्वक कैलिब्रेट इलास्टोमर यौगिक और आंतरिक संरचना है।हमारे फेंडर उच्च ऊर्जा अवशोषण (केएनएम में मापा) और उचित प्रतिक्रिया बल (केएन में मापा) के बीच एक इष्टतम संतुलन प्रदान करने के लिए इंजीनियर हैंइसका अर्थ यह है कि वे एक लंगर लगाने वाले पोत की विशाल गतिज ऊर्जा को कुशलतापूर्वक फैला सकते हैं जबकि पतवार के खिलाफ एक नियंत्रित, प्रबंधनीय बल का प्रयोग कर सकते हैं।यह सटीक रबर कठोरता (शोर ए) ग्रेडिंग और, बड़ी इकाइयों में, आंतरिक प्लेट या फाइबर सुदृढीकरण का रणनीतिक समावेश। यह तकनीकी विशेषता दोनों नाजुक जहाज के पतवारों (जैसे,रंगीन क्रूज जहाज) और कठोर कंक्रीट डॉक, क्योंकि यह पीक दबाव बिंदुओं को कम करता है जो कुचल या दरार का कारण बनते हैं।
असाधारण स्थायित्व और पर्यावरण प्रतिरोध
हम उन्नत पॉलिमर सूत्रों का उपयोग करते हैं, आमतौर पर उत्कृष्ट तेल प्रतिरोध और कठोरता के लिए नाइट्राइल रबर, या बेहतर मौसम और ओजोन प्रतिरोध के लिए ईपीडीएम।प्रत्येक यौगिक में एंटी एजिंग एजेंट होते हैं, यूवी स्थिरीकरण, और एंटीऑक्सिडेंट। इसका परिणाम एक फेंडर है कि खारे पानी के लिए लंबे समय तक जोखिम का सामना करना पड़ता है, तापमान चरम -40 ° C से +60 ° C, सौर विकिरण,और वायुमंडलीय ओजोन लचीलापन या सतह क्रैकिंग में महत्वपूर्ण गिरावट के बिनाबाहरी त्वचा को विशेष रूप से असभ्य पतवार सतहों और दोहराए गए संपीड़न चक्रों के खिलाफ उच्च घर्षण प्रतिरोध के लिए डिज़ाइन किया गया है,उच्च यातायात बंदरगाहों में भी सेवा जीवन को अक्सर 15-20 वर्ष से अधिक सुनिश्चित करना, स्वामित्व की कुल लागत को नाटकीय रूप से कम करता है।
कम रखरखाव और आसान स्थापना डिजाइन
हांग्रंटोंग फेंडर्स को उनके जीवन चक्र के दौरान व्यावहारिकता के लिए डिज़ाइन किया गया है। उन्हें एकल, मजबूत इकाइयों के रूप में या बड़े आकार के लिए मॉड्यूलर वर्गों में निर्मित किया जाता है, परिवहन और हैंडलिंग को सरल बनाता है.पूर्व-मोल्ड किए गए फिक्सिंग छेद या एकीकृत स्टील फ्रेम (कुछ प्रकारों के लिए) पूर्व-स्थापित डॉक पैनलों या श्रृंखलाओं के लिए सीधे बोल्टिंग या वेल्डिंग की अनुमति देते हैं।उनके गैर संक्षारक रबर निर्माण पेंटिंग या स्टील fenders द्वारा आवश्यक कैथोडिक सुरक्षा की आवश्यकता को समाप्त करता हैनिरीक्षण दृश्य और सरल है; कोई भी आंतरिक हाइड्रोलिक द्रव लीक या यांत्रिक भागों को जब्त करने के लिए नहीं है।नियमित रखरखाव आम तौर पर बांधने की मजबूती की जांच और मलबे को साफ करने तक सीमित होता है, जिससे परिचालन में कम से कम व्यवधान होगा।
कस्टम इंजीनियरिंग समर्थन के माध्यम से बहुमुखी प्रतिभा
जबकि हम मानक फेंडर की एक विस्तृत श्रृंखला प्रदान करते हैं, हमारी मुख्य ताकत अनुकूलित समाधान प्रदान करने में निहित है।हमारी इंजीनियरिंग टीम अद्वितीय चुनौतियों को पूरा करने के लिए मानक डिजाइन को संशोधित कर सकती है या पूरी तरह से कस्टम प्रोफाइल बना सकती है: असामान्य लंगर कोण, विशिष्ट ऊर्जा अवशोषण वक्र, चरम निम्न तापमान अनुप्रयोग, या मौजूदा फेंडर पैनलों के साथ एकीकरण।यह सहयोगी डिजाइन प्रक्रिया यह सुनिश्चित करती है कि वितरित उत्पाद सिर्फ "ऑफ-द-शेल्फ" आइटम नहीं है बल्कि आपके समुद्री बुनियादी ढांचे का एक सटीक इंजीनियरिंग घटक है.
आवेदन
वाणिज्यिक नौवहन बंदरगाह और टर्मिनल
कंटेनर टर्मिनलों, बल्क कार्गो घाटों और आरओ-आरओ सुविधाओं के लिए आवश्यक है जहां बड़े जहाजों की दैनिक लंगर लगाने की आवश्यकता विश्वसनीय है,उच्च क्षमता संरक्षण थ्रूपुट बनाए रखने और महंगे नुकसान से बचने के लिए.
शिपयार्ड और ड्राई डॉक अनुप्रयोग
मरम्मत सुविधाओं में डॉकिंग और अनडॉकिंग की महत्वपूर्ण प्रक्रियाओं के दौरान जहाजों को मार्गदर्शन और कुशन करने के लिए उपयोग किया जाता है, जिससे जहाज के पतवार और संवेदनशील डॉक दीवारों और ब्लॉकों को प्रभाव से बचाया जा सकता है।
नौका और यात्री टर्मिनल
यात्रियों के आराम और सुरक्षा को प्राथमिकता देते हुए चिकनी, कम प्रभाव वाली लंगर प्रदान करते हैं, जबकि अक्सर अधिक सौंदर्य संबंधी संवेदनशील टर्मिनल संरचनाओं की रक्षा करते हैं।
क्यों चुनें Hongruntong समुद्री
प्रमाणित विशेषज्ञता और तकनीकी परामर्श
हांग्रंटोंग मरीन केवल एक निर्माता नहीं है, हम एक समाधान प्रदाता हैं जो दशकों के विशेष समुद्री इंजीनियरिंग अनुभव के साथ समर्थित हैं। हमारी टीम परियोजना की शुरुआत से ही संलग्न है,व्यापक तकनीकी परामर्श प्रदान करनाहम विस्तृत लंगर ऊर्जा गणना करते हैं, साइट-विशिष्ट परिस्थितियों (ज्वार, धाराएं, जहाज के प्रकार) का विश्लेषण करते हैं, और सबसे कुशल फेंडर प्रकार और लेआउट की सिफारिश करते हैं।यह परामर्शात्मक दृष्टिकोण हमारे ग्राहकों को एक अनुकूलित प्रणाली प्राप्त सुनिश्चित करता है, सिर्फ एक उत्पाद नहीं, अपने निवेश की प्रभावशीलता और दीर्घायु को अधिकतम करना।
सख्त गुणवत्ता नियंत्रण और सामग्री विज्ञान नेतृत्व
गुणवत्ता कच्चे माल के चरण से हर फेंडर में इंजीनियर है। हम प्रीमियम कच्चे पॉलिमर का स्रोत और कठोर इनकमिंग सामग्री परीक्षण करते हैं।हमारे स्वामित्व वाले मिश्रण व्यंजनों को घर में विकसित किया जाता है और नियंत्रित परिस्थितियों में मिश्रित किया जाता है ताकि बैच-टू-बी स्थिरता सुनिश्चित हो सके. प्रत्येक उत्पादन बैच कठोरता, तन्यता शक्ति, लम्बाई, आंसू प्रतिरोध और संपीड़न सेट सहित परीक्षणों की एक बैटरी से गुजरता है,अक्सर आईएसओ 9001 और प्रासंगिक समुद्री फेंडर मानकों (ईसामग्री विज्ञान के प्रति यह प्रतिबद्धता यह सुनिश्चित करती है कि हर Hongruntong फेंडर अपने वादा किए गए प्रदर्शन माप को लगातार वितरित करे।
अंत से अंत परियोजना प्रबंधन और रसद सहायता
हम आपके आदेश को एक पूर्ण परियोजना के रूप में प्रबंधित करते हैं।हमारे समर्पित परियोजना समन्वयक एक निर्बाध प्रक्रिया सुनिश्चित करते हैंहमारे पास जटिल अंतर्राष्ट्रीय रसद से निपटने का अनुभव है, जिसमें कंटेनरकरण और दूरस्थ कार्य स्थलों के लिए ब्रेक-बल्क शिपमेंट शामिल हैं,सुनिश्चित करें कि आपके फैंडर समय पर और सही स्थिति में पहुंचें, स्थापना के लिए तैयार है।
बिक्री के बाद व्यापक समर्थन और वारंटी प्रतिबद्धता
हमारे ग्राहकों के साथ संबंध वितरण से बहुत आगे बढ़ता है। हम विस्तृत स्थापना मार्गदर्शन प्रदान करते हैं और स्थापना चरण के दौरान तकनीकी सहायता के लिए उपलब्ध हैं।प्रत्येक उत्पाद के पीछे एक मजबूत वारंटी है जो सामग्री और कारीगरी में दोषों को कवर करती हैइसके अतिरिक्त, हम निरीक्षण मार्गदर्शन के लिए दीर्घकालिक सहायता प्रदान करते हैं और आपके बुनियादी ढांचे के विस्तार या रखरखाव की आवश्यकता होने पर प्रतिस्थापन या पूरक इकाइयों की आपूर्ति कर सकते हैं।यह सुनिश्चित करना कि आपके पास लंबी दूरी के लिए एक विश्वसनीय भागीदार है.
अक्सर पूछे जाने वाले प्रश्न
1हंग्रंटोंग डॉक रबर फेंडर किस मानक का अनुपालन करते हैं?
हमारे फेंडर प्रमुख अंतरराष्ट्रीय मानकों के अनुसार डिजाइन और निर्मित होते हैं, जिसमें फेंडर डिजाइन के लिए PIANC (वर्ल्ड एसोसिएशन फॉर वाटरबोर्न ट्रांसपोर्ट इन्फ्रास्ट्रक्चर) दिशानिर्देश शामिल हैं,गुणवत्ता प्रबंधन प्रणालियों के लिए आईएसओ 9001, और रबर के भौतिक परीक्षण के लिए एएसटीएम मानकों के प्रासंगिक भागों। अनुरोध पर विशिष्ट प्रमाण पत्र प्रदान किए जा सकते हैं।
2मैं अपने डॉक के लिए सही फेंडर आकार और प्रकार का चयन कैसे करूं?
चयन के लिए प्रमुख मापदंडों का विश्लेषण करना आवश्यक हैः डिजाइन पोत की लंगर लगाने की ऊर्जा (विस्थापन, वेग और लंगर लगाने के कोण के आधार पर), ज्वार की सीमा,संरचना का अनुमेय प्रतिक्रिया बल, और पतवार दबाव सीमा. हम दृढ़ता से हमारी इंजीनियरिंग टीम से परामर्श करने की सलाह देते हैं. हम आपके लिए यह विश्लेषण कर सकते हैं अपने परियोजना डेटा का उपयोग करने के लिए इष्टतम फेंडर की सिफारिश करने के लिए.
3क्या आपके फेंडर का उपयोग अत्यधिक ठंडे या गर्म जलवायु में किया जा सकता है?
हाँ. उपयुक्त बहुलक यौगिक (जैसे, विशेष कम तापमान संशोधित रबर या EPDM) का चयन करके,हम लचीलापन या प्रदर्शन के महत्वपूर्ण नुकसान के बिना -50°C से +70°C के रूप में कम से एक व्यापक परिचालन तापमान रेंज के लिए उपयुक्त fenders का निर्माण कर सकते हैं.
4क्या मौजूदा डॉक संरचना पर फेंडरों को स्थापित करना आसान है?
बिल्कुल. हमारे fenders सीधे retrofit के लिए डिजाइन कर रहे हैं. वे आम तौर पर पूर्व ड्रिल फिक्सिंग छेद या एकीकृत लगाव प्रणाली के साथ आते हैं.स्थापना में आम तौर पर पूर्व-वेल्डेड बैक प्लेटों पर बोल्ट लगाना या चेन से जोड़ना शामिल हैहम मार्गदर्शन के लिए विस्तृत स्थापना चित्र और मैनुअल प्रदान करते हैं।
5रबर फेंडर की अपेक्षित सेवा जीवन अवधि क्या है?
सामान्य सेवा परिस्थितियों में, Hongruntong डॉक रबर Fenders 15 से 25 साल की एक अपेक्षित सेवा जीवन है। वास्तविक जीवन काल उपयोग की आवृत्ति, प्रभाव की गंभीरता,सूर्य के प्रकाश/तेल के संपर्क मेंगहरे कटाव या महत्वपूर्ण विरूपण के लिए नियमित दृश्य निरीक्षण की सिफारिश की जाती है।
