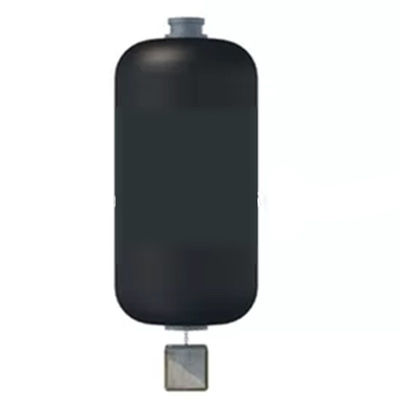

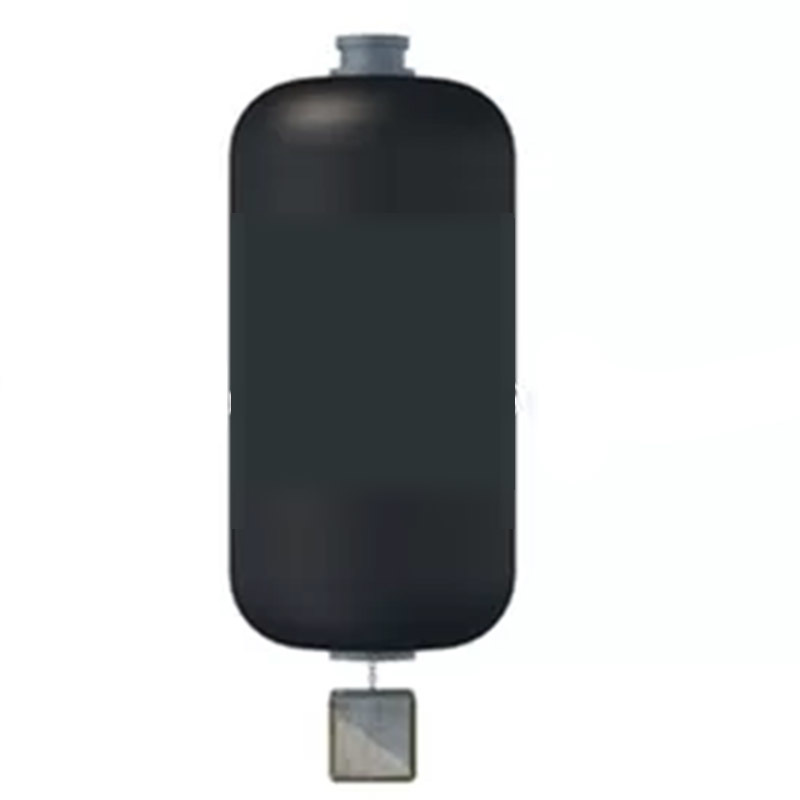

मरीन फेंडर उच्च ऊर्जा दक्षता लंबी सेवा जीवन स्थिर प्रदर्शन
विवरण
गहरे समुद्र के अनुसंधान कार्यों के लिए, संवेदनशील और महंगे पनडुब्बी जहाजों को डॉक करते समय पनडुब्बी फेंडर महत्वपूर्ण सुरक्षा प्रदान करते हैं।और बाहरी रूप से लगाए गए वैज्ञानिक उपकरणडॉकिंग के दौरान मामूली टकराव भी महंगी मरम्मत या डेटा हानि का कारण बन सकता है। अनुसंधान अनुप्रयोगों के लिए पनडुब्बी फेंडर को चिकनी,गैर-चिह्नित सतहों और उच्च सदमे के अवशोषण को सुनिश्चित करने के लिए कि जहाज के उपकरणों को क्षतिग्रस्त नहीं किया जाएवे अक्सर घर्षण प्रतिरोधी पॉलीयूरेथेन या रबर परतों में घिरे फोम से भरे कोर से बने होते हैं, जो न्यूनतम रखरखाव के साथ लंबी सेवा जीवन प्रदान करते हैं।
(मामले: एक समुद्री अनुसंधान संस्थान ने गहरे समुद्र के पारिस्थितिकी तंत्रों के अध्ययन के लिए इस्तेमाल की जाने वाली 12 लोगों की पनडुब्बी का संचालन किया। व्यस्त बंदरगाह में स्थित डॉकिंग क्षेत्र में, लगातार लहर और नाव यातायात का अनुभव किया गया,अस्थिर लंगर लगाने की स्थिति पैदा करनापनडुब्बी की सुरक्षा के लिए, संस्थान ने डॉक के साथ तैरते पनडुब्बी फेंडर लगाए। ये फेंडर पानी के स्तर के साथ उठते और गिरते हैं।डॉकिंग के दौरान सब्सट्रेट के पतवार के साथ लगातार संपर्क बनाए रखनाएक मिशन के दौरान, एक गुजरते मालवाहक जहाज से अप्रत्याशित लहरें आईं जब पनडुब्बी डॉक के करीब आ रही थी।पनडुब्बी को कंक्रीट केय से टकराने से रोकने के लिएचालक दल ने बाद में बताया कि फैंडर्स के बिना, धनुष पर संवेदनशील सोनार सरणी क्षतिग्रस्त हो सकती थी।
विनिर्देश
| सामग्री | एसबीआर, एनआर |
| उपलब्ध आकार | 3.3*10.6M |
| तन्य शक्ति | => 18 एमपीए |
| घनत्व | ९०+/५ |
| रंग | काला |
| आवेदन | पनडुब्बी, नौका, तेल रिग आदि |
| कठोरता | 40-70 तट A |
| लम्बाई | => 400 |
| आंसू की ताकत | => 400 एन/सेमी |
| टूटने वाली ताकत | >310 |
|
रासायनिक प्रतिरोध
|
ईंधन A: कोई गिरावट नहीं |
| तेल 3: कोई गिरावट नहीं | |
| स्नेहन तेलः कोई गिरावट नहीं | |
| काटने का तेलः कोई गिरावट नहीं | |
| पतला एचसीएलः कोई बिगड़ना नहीं |
| व्यास x लम्बाई |
प्रारंभिक आंतरिक दबाव |
जहाज त्रिज्या |
पानी अनुपात |
गारंटीकृत ऊर्जा अवशोषण |
प्रतिक्रिया बल जीईए में |
पतवार दबाव जीईए में |
झुकना जीईए में |
| (मिमी x मिमी) | (केपीए) | (मिमी) | (%) | (केजे) | (kN) | (केपीए) | (%) |
| 1500 x 6100 | 50 | 3000 | ६०% | 131 | 562 | 140 | ५१% |
| 80 | 186 | 754 | 188 | ||||
| 1700 x 7200 | 50 | 4000 | ६५% | 167 | 682 | 137 | 47% |
| 80 | 239 | 918 | 184 | ||||
| 2000 x 6000 | 50 | 4000 | ७०% | 135 | 544 | 131 | 41% |
| 80 | 194 | 736 | 177 | ||||
| 2500 x 5500 | 50 | 4500 | ६५% | 225 | 769 | 135 | 41% |
| 80 | 322 | 1035 | 182 | ||||
| 2500 x 7700 | 50 | 4500 | ७०% | 326 | 1016 | 136 | 41% |
| 80 | 470 | 1368 | 183 | ||||
| 3300 x 6500 | 50 | 4500 | 75% | 307 | 887 | 127 | ३५% |
| 80 | 442 | 1203 | 173 | ||||
| 3300 x 10600 | 50 | 5000 | ६५% | 1003 | 2137 | 142 | 47% |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 x 9000 | 50 | 5000 | ६०% | 1439 | 2401 | 138 | 46% |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 x 12000 | 50 | 6000 | ६५% | 1977 | 3198 | 141 | 46% |
| 80 | 2819 | 4277 | 189 |
विशेषताएं
आसान स्थापना और प्रतिस्थापन
मॉड्यूलर माउंटिंग सिस्टम बिना किसी बड़े बदलाव के त्वरित सेटअप या स्वैप-आउट की अनुमति देते हैं।
फिक्स्ड या फ्लोटिंग बर्थ के लिए अनुकूलन
नौसेना के ठिकानों, शिपयार्ड, अपतटीय प्लेटफार्मों और तैरते डॉक के लिए उपयुक्त।
संपीड़न प्रतिरोध सेट
लंगर से लगे पनडुब्बियों से लंबे समय तक स्थिर भार के बाद भी आकार और ऊर्जा अवशोषण क्षमता बनाए रखता है।
संवेदनशील उपकरणों के लिए बेहतर सुरक्षा
बाहरी रूप से लगाए गए सोनार, पेरिस्कोप और अनुसंधान यंत्रों को टक्कर से बचाता है।
आवेदन
पनडुब्बी बचाव अभियान
बचाव अभियानों में तैनात बचाव पनडुब्बियों (डीएसआरवी) और अक्षम पनडुब्बियों के बीच संपर्क को कम करने के लिए, चालक दल के स्थानांतरण के लिए सुरक्षित डॉकिंग सुनिश्चित करना।
पानी के नीचे सैन्य प्रतिष्ठान
गुप्त पानी के नीचे के ठिकानों, सोनार सेटों या पनडुब्बी पेन को गुप्त अभियानों के दौरान आकस्मिक प्रभावों से सुरक्षित रखें।
फ्लोटिंग ड्राई डॉक पनडुब्बी का रखरखाव
सूखे डॉक और शिपयार्ड में उपयोग किया जाता है जब पनडुब्बियों को मरम्मत, रीफिट या रखरखाव के लिए तैनात किया जाता है।
लाभ
फोम से भरे रबर सेल विकल्प
हम स्थिर, तैरते, या अपतटीय लंगर आवश्यकताओं के अनुरूप फोम से भरे और खोखले सेल पनडुब्बी फेंडर दोनों का उत्पादन करते हैं।
तेजी से उत्पादन वितरण
बड़े पैमाने पर विनिर्माण क्षमता हमें गुणवत्ता से समझौता किए बिना थोक आदेशों और तत्काल प्रतिस्थापन आवश्यकताओं को पूरा करने की अनुमति देती है।
अनुभवी तकनीकी सहायता दल
हमारे इंजीनियर डिजाइन परामर्श से लेकर साइट पर स्थापना मार्गदर्शन तक पूर्ण तकनीकी सहायता प्रदान करते हैं।
कम रखरखाव, लंबी सेवा जीवन
हमारे फेंडर न्यूनतम रखरखाव के साथ 15+ वर्षों के परिचालन उपयोग के लिए डिज़ाइन किए गए हैं, जीवन चक्र लागत को कम करते हैं।
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: आपके पनडुब्बी फेंडरों का औसत जीवन काल क्या है?
उत्तर: उचित रखरखाव के साथ, हमारे फेंडर सामान्य समुद्री परिस्थितियों में 15 वर्ष से अधिक समय तक चल सकते हैं।
2प्रश्न: क्या आपके फेंडर अंतरराष्ट्रीय मानकों को पूरा करते हैं?
उत्तर: हां, वे समुद्री फेंडर प्रदर्शन और सुरक्षा के लिए पीआईएएनसी, आईएसओ और एएसटीएम दिशानिर्देशों का अनुपालन करते हैं।
3प्रश्न: क्या आपके पनडुब्बी के फेंडर स्थिर और तरंग दोनों के लिए उपयुक्त हैं?
उत्तर: बिल्कुल। हम स्थिर घाट की दीवारों, फ्लोटिंग डॉक और अपतटीय संरचनाओं के लिए मॉडल बनाते हैं।
4प्रश्न: आप उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं?
उत्तरः प्रत्येक फेंडर को वितरण से पहले कच्चे माल की जांच, आयामी जांच, तन्यता और संपीड़न परीक्षण और पूर्ण पैमाने पर प्रदर्शन अनुकरण से गुजरना पड़ता है।
