डूबने योग्य डॉक फेंडर घर्षण प्रतिरोधी कम रखरखाव अनुकूलन योग्य आकार
विवरण

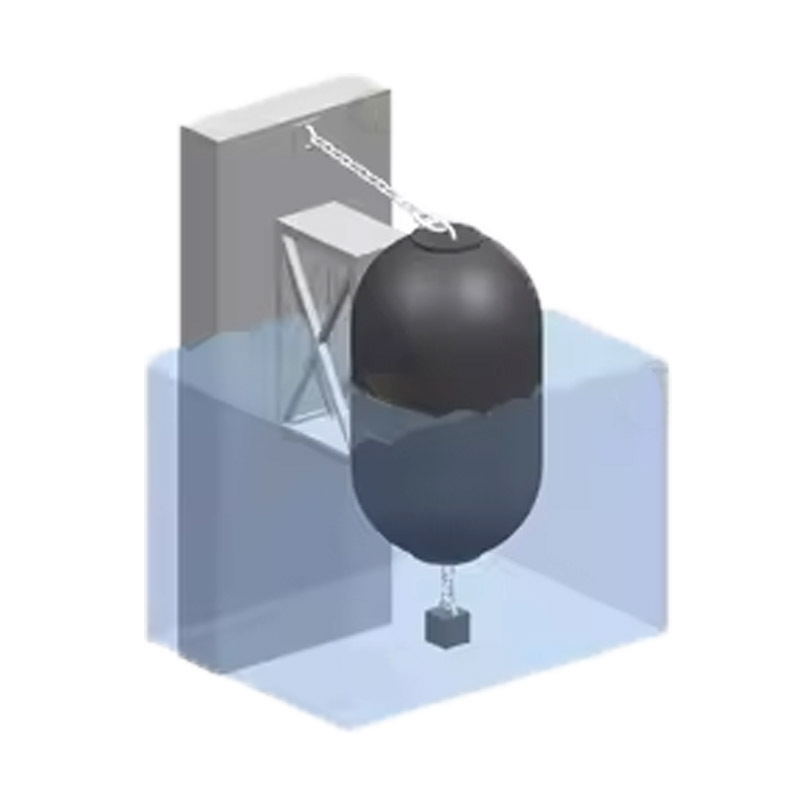

अपतटीय तेल, गैस और नवीकरणीय ऊर्जा परियोजनाओं के लिए अक्सर पनडुब्बी वर्ग की पनडुब्बियों की आवश्यकता होती है।इन जहाजों को कठिन परिस्थितियों में अपतटीय प्लेटफार्मों के साथ डॉक या जहाजों का समर्थन करना चाहिएअपतटीय अनुप्रयोगों के लिए पनडुब्बी फेंडर को तूफान, भारी लहरों और लगातार खारे पानी के संपर्क में आने के लिए बनाया गया है।वे आम तौर पर भारी शुल्क वाले रबर या फोम से भरी सामग्री से बने होते हैं जिसमें सुदृढ़ माउंटिंग सिस्टम होते हैं जो उच्च भार के तहत भी अलग होने का विरोध करते हैं.
(मामला: एक अपतटीय पवन संयंत्र के रखरखाव दल ने टरबाइन फाउंडेशन निरीक्षण के लिए एक छोटी पनडुब्बी से लैस एक हाइब्रिड समर्थन पोत का संचालन किया।पनडुब्बी को खुले पानी में जहाज के साथ डक करने की आवश्यकता होती है, जहां लहरों की ऊंचाई 2 मीटर तक पहुंच सकती है। इंजीनियरों ने डॉकिंग बे में स्टील के कोर के साथ फोम से भरे बेलनाकार पनडुब्बी फैंडर्स स्थापित किए। एक मिशन पर मौसम तेजी से बिगड़ गया,और डूबे हुए समुद्र में डूबेझटके-निवारक डिजाइन से पनडुब्बी को बिना किसी क्षति के संपर्क करने की अनुमति मिली, भले ही जहाज और पनडुब्बी लहर में स्वतंत्र रूप से आगे बढ़ रहे हों।चालक दल ने ऑपरेशन को सुरक्षित रूप से पूरा किया और पनडुब्बी के दबाव पतवार को संरचनात्मक क्षति से बचाने के लिए फैंडर्स को श्रेय दिया।)
विनिर्देश
| सामग्री | एसबीआर, एनआर |
| उपलब्ध आकार | 3.3*10.6M |
| तन्य शक्ति | => 18 एमपीए |
| घनत्व | ९०+/५ |
| रंग | काला |
| आवेदन | पनडुब्बी, नौका, तेल रिग आदि |
| कठोरता | 40-70 तट A |
| लम्बाई | => 400 |
| आंसू की ताकत | => 400 एन/सेमी |
| टूटने वाली ताकत | >310 |
|
रासायनिक प्रतिरोध
|
ईंधन A: कोई गिरावट नहीं |
| तेल 3: कोई गिरावट नहीं | |
| स्नेहन तेलः कोई गिरावट नहीं | |
| काटने का तेलः कोई गिरावट नहीं | |
| पतला एचसीएलः कोई बिगड़ना नहीं |
| व्यास x लम्बाई |
प्रारंभिक आंतरिक दबाव |
जहाज त्रिज्या |
पानी अनुपात |
गारंटीकृत ऊर्जा अवशोषण |
प्रतिक्रिया बल जीईए में |
पतवार दबाव जीईए में |
झुकना जीईए में |
| (मिमी x मिमी) | (केपीए) | (मिमी) | (%) | (केजे) | (kN) | (केपीए) | (%) |
| 1500 x 6100 | 50 | 3000 | ६०% | 131 | 562 | 140 | ५१% |
| 80 | 186 | 754 | 188 | ||||
| 1700 x 7200 | 50 | 4000 | ६५% | 167 | 682 | 137 | 47% |
| 80 | 239 | 918 | 184 | ||||
| 2000 x 6000 | 50 | 4000 | ७०% | 135 | 544 | 131 | 41% |
| 80 | 194 | 736 | 177 | ||||
| 2500 x 5500 | 50 | 4500 | ६५% | 225 | 769 | 135 | 41% |
| 80 | 322 | 1035 | 182 | ||||
| 2500 x 7700 | 50 | 4500 | ७०% | 326 | 1016 | 136 | 41% |
| 80 | 470 | 1368 | 183 | ||||
| 3300 x 6500 | 50 | 4500 | 75% | 307 | 887 | 127 | ३५% |
| 80 | 442 | 1203 | 173 | ||||
| 3300 x 10600 | 50 | 5000 | ६५% | 1003 | 2137 | 142 | 47% |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 x 9000 | 50 | 5000 | ६०% | 1439 | 2401 | 138 | 46% |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 x 12000 | 50 | 6000 | ६५% | 1977 | 3198 | 141 | 46% |
| 80 | 2819 | 4277 | 189 |
विशेषताएं
गैर चिह्नित सतह
विशेष बाहरी परतें पनडुब्बी के पतवारों पर पेंट ट्रांसफर या खरोंच के निशानों को रोकती हैं, जहाज की उपस्थिति को संरक्षित करती हैं और पुनः पेंटिंग लागत को कम करती हैं।
झटके अवशोषित डिजाइन
आंतरिक संरचना प्रभाव बलों को समान रूप से वितरित करती है, नाजुक सेंसर और पतवार उपकरण की रक्षा करती है।
लंबी सेवा जीवन
न्यूनतम प्रदर्शन हानि के साथ 15+ वर्षों के लिए निरंतर समुद्री जोखिम का सामना करने के लिए इंजीनियर।
न्यूनतम रखरखाव आवश्यकताएं
टिकाऊ निर्माण से बार-बार निरीक्षण या मरम्मत की आवश्यकता कम हो जाती है, जिससे परिचालन लागत कम हो जाती है।
आवेदन
पनडुब्बी वाहनों के परीक्षण क्षेत्र
पानी के नीचे वाहन परीक्षण सुविधाओं में प्रयोग किया जाता है पानी के नीचे बाधाओं के पास परीक्षण के दौरान प्रोटोटाइप की रक्षा के लिए।
गहरे समुद्र में खनन
समुद्र तल के उत्खनन उपकरण या भंडारण मॉड्यूल के निकट काम करने पर कुशन पनडुब्बियों और पनडुब्बियों के लिए।
पानी के नीचे सुरंगों में निवास स्थानों की सुरक्षा
आकस्मिक प्रभावों को रोकने के लिए डुबकी सुरंगों (उदाहरण के लिए, निर्माणाधीन सुरंगों) या पानी के नीचे के आवासों (उदाहरण के लिए, अनुसंधान प्रयोगशालाओं) के आसपास तैनात।
लाभ
अत्याधुनिक उत्पादन सुविधाएं
आधुनिक कार्यशालाएं प्रत्येक इकाई में स्थिरता और गुणवत्ता सुनिश्चित करने के लिए स्वचालित मोल्डिंग, वल्केनाइजेशन और सटीक मशीनिंग प्रणालियों से सुसज्जित हैं।
सख्त गुणवत्ता नियंत्रण प्रणाली
कच्चे माल का निरीक्षण, तन्यता परीक्षण, संपीड़न सेट परीक्षण और शिपमेंट से पहले पूर्ण पैमाने पर प्रदर्शन अनुकरण सहित व्यापक क्यूसी प्रक्रियाएं।
प्रमाणित गुणवत्ता मानक
हमारा संयंत्र आईएसओ 9001 प्रमाणित है, जिसमें कई उत्पाद पीआईएएनसी, एएसटीएम और आईएसओ समुद्री फेंडर प्रदर्शन दिशानिर्देशों को पूरा करते हैं या उससे अधिक हैं।
प्रीमियम कच्चे माल
अधिकतम स्थायित्व के लिए समुद्री-ग्रेड प्राकृतिक और सिंथेटिक रबर, उच्च-शक्ति वाले सुदृढीकरण कपड़े और संक्षारण प्रतिरोधी स्टील हार्डवेयर का उपयोग।
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या आपके फेंडर रखरखाव मुक्त हैं?
उत्तर: इन्हें न्यूनतम रखरखाव की आवश्यकता होती है, आमतौर पर केवल समय-समय पर विजुअल निरीक्षण और सफाई होती है।
2प्रश्न: क्या आपके पनडुब्बी के फेंडर भारी लंगरों के प्रभावों को सहन कर सकते हैं?
उत्तर: हां, इन्हें उच्च ऊर्जा अवशोषण के लिए डिज़ाइन किया गया है, जिससे भारी डॉकिंग संचालन के दौरान सुरक्षा सुनिश्चित होती है।
3प्रश्न: क्या आप नौसेना और वाणिज्यिक ग्राहकों को आपूर्ति करते हैं?
उत्तर: हां, हमारे ग्राहकों में नौसेना, जहाज निर्माता, अनुसंधान संस्थान और दुनिया भर के अपतटीय ऑपरेटर शामिल हैं।
4प्रश्न: आपके उत्पादन का नेतृत्व समय कितना है?
उत्तर: मानक आदेशों को 4 से 8 सप्ताह में पूरा किया जाता है, जबकि शीघ्र वितरण के लिए तत्काल आदेशों को प्राथमिकता दी जा सकती है।
