डॉक न्यूमेटिक जेट्टी योकोहामा रबर फेंडर इन्फ्लेटेबल एंटी-कोलिशन बेहतरीन क्वालिटी के साथ
विवरण

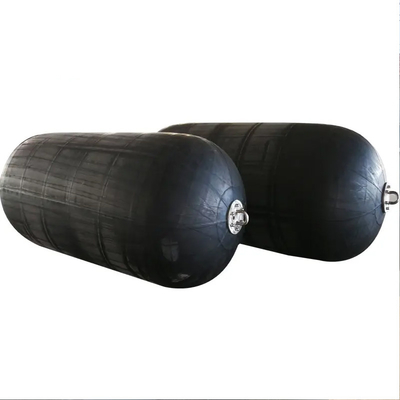

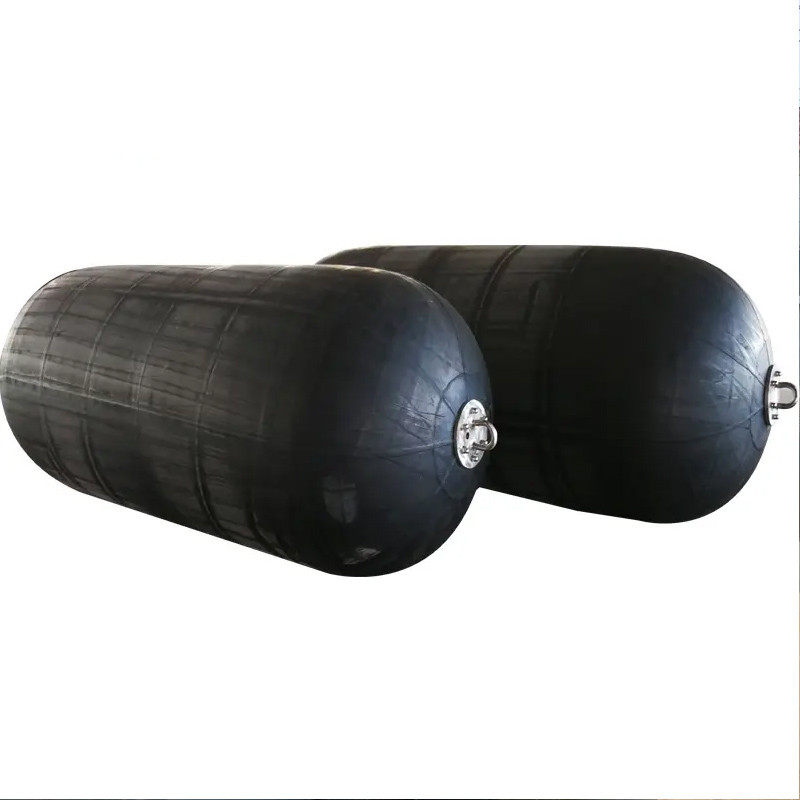

योकोहामा फ़ेंडर एक प्रकार का समुद्री फ़ेंडर है जो जहाजों और डॉक्स को टकराव से बचाने के लिए उपयोग किया जाता है।वे उच्च-गुणवत्ता वाले रबर से बने होते हैं और उनका एक अनूठा डिज़ाइन होता है जो उन्हें प्रभावों को अवशोषित करने और बल को समान रूप से वितरित करने की अनुमति देता है।योकोहामा फ़ेंडर आमतौर पर बंदरगाहों, बंदरगाहों और अपतटीय सुविधाओं में उपयोग किए जाते हैं।वे विभिन्न प्रकार के जहाजों और डॉकिंग आवश्यकताओं के अनुरूप विभिन्न आकारों और आकारों में आते हैं।
योकोहामा फ़ेंडर एक प्रकार का समुद्री फ़ेंडर है जिसका उपयोग जहाजों और डॉक्स को प्रभाव क्षति से बचाने के लिए किया जाता है।वे उच्च गुणवत्ता वाले रबड़ से बने होते हैं और एक बेलनाकार आकार होता है जो उन्हें टकराव की ऊर्जा को अवशोषित और वितरित करने की अनुमति देता है।योकोहामा फ़ेंडर अपने स्थायित्व, विश्वसनीयता और स्थापना में आसानी के लिए जाने जाते हैं, और वे आमतौर पर दुनिया भर के बंदरगाहों, बंदरगाहों और अपतटीय सुविधाओं में उपयोग किए जाते हैं।
विशेष विवरण
| प्रोडक्ट का नाम | डॉक न्यूमेटिक जेट्टी योकोहामा रबर फेंडर इन्फ्लेटेबल एंटी-कोलिशन बेहतरीन क्वालिटी के साथ |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | डीएफ-3.3 * 6.5 एम |
| सामग्री | उच्च घनत्व प्राकृतिक रबर |
| मानक | ISO17357-1:2014, PIANC2014 |
| आकार | बेलनाकार |
| ओईएम / ओडीएम | स्वागत |
| आकार | ड्राइंग आयामों के अनुसार |
| सहिष्णुता मानक | ISO2768-M या ISO3302-1:2014 क्लास M2 |
| प्रयोग | जहाज डॉकिंग या बर्थिंग के लिए |
| प्रमाणपत्र | डीएनवी बीवी सीसीएस एलआर एबीएस |
| रंग | ग्राहकों की आवश्यकताएँ |
| वर्किंग टेम्परेचर | -15 डिग्री से 200 डिग्री |
| फेंडर आकार | प्रारंभिक दबाव 50kPa प्रदर्शन डेटा |
प्रारंभिक दबाव 80kPa प्रदर्शन डेटा |
||||
|
व्यास एक्स लंबाई |
प्रतिक्रिया बल / केएन |
ऊर्जा अवशोषण / केएनएम |
पतवार का दबाव जीईए में / केएन / एम 2 |
प्रतिक्रिया बल / केएन |
ऊर्जा अवशोषण / केएनएम |
पतवार का दबाव जीईए में / केएन / एम 2 |
| 500 x 1,000 | 6 | 64 | 132 | 8 | 85 | 174 |
| 600 x 1,000 | 8 | 74 | 126 | 11 | 98 | 166 |
| 700 x 1,500 | 17 | 137 | 135 | 24 | 180 | 177 |
| 1,000 x 1,500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1,000 x 2,000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1,200 x 2,000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1,350 x 2,500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1,500 x 3,000 | 579 | 153 | 153 | 761 | 214 | 174 |
| 1,700 x 3,000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2,000 x 3,500 | 875 | 308 | 128 | 1,150 | 430 | 168 |
| 2,500 x 4,000 | 1,381 | 663 | 137 | 1,815 | 925 | 180 |
| 2,500 x 5,500 | 2,019 | 943 | 148 | 2,653 | 1,317 | 195 |
| 3,300 x 4,500 | 1,884 | 1,175 | 130 | 2,476 | 1,640 | 171 |
| 3,300 x 6,500 | 3,015 | 1,814 | 146 | 3,961 | 2,532 | 191 |
| 3,300 x 10,600 | 5,257 | 3,067 | 158 | 6,907 | 4,281 | 208 |
| 4,500 x 9,000 | 5,747 | 4,752 | 146 | 7,551 | 6,633 | 192 |
| * अन्य आकार का उत्पादन ग्राहक की आवश्यकताओं का पालन किया जा सकता है। | ||||||
फेंडर चयन
छोटे और मध्यम आकार के जहाज के लिए न्यूमेटिक फेंडर का मॉडल चयन
| जहाज टन भार (टी) | सिफारिश का आकार डी एक्स एल (एम) | जहाज का प्रकार |
| 50 | 0.5 x1.0 | मछली पकड़ने का जहाज |
| 100 | 0.7 x 1.5~1.0 x 1.5 | मछली पकड़ने का जहाज |
| 200 | 1.0 x 1.5~1.2 x 2.0 | मछली पकड़ने का जहाज, रस्सा जहाज |
| 300-500 | 1.2 x 2.0~1.5 x 2.5 | मछली पकड़ने का जहाज, रस्सा जहाज |
| 1000 | 1.5 x 2.5~1.5 x 3.0 | रस्सा जहाज, मालवाहक जहाज |
| 3000 | 2.0 x 3.0 ~ 2.0 x 3.5 | मालवाहक जहाज,महासागर ट्रॉलर |
| 10000 | 2.0 x 3.5~2.5 x 4.0 | मालवाहक जहाज |
बड़े टन भार वाले जहाज के लिए न्यूमेटिक फेंडर का मॉडल चयन
|
जहाज टन भार |
ग्रहण बोर्डिंग गति |
असरदार गतिज ऊर्जा |
फेंडर आकार डी * एल |
| (डीडब्ल्यूटी) | (एमएस) | (केएनएम) | (एम) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.2 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
