मॉड्यूलर डिजाइन डॉक पोर्ट बंपर के साथ हैवी ड्यूटी एलिमेंट रबर फेंडर
विवरण

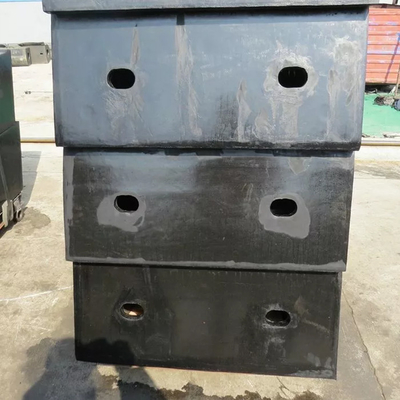

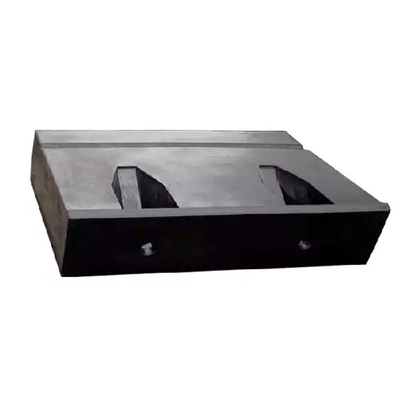

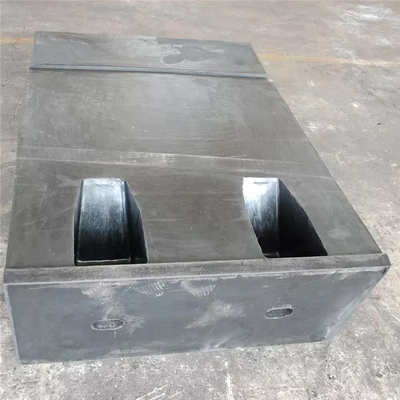

एलिमेंट रबर फेंडर को लंबाई और दिशाओं के असीमित संयोजन के साथ मॉड्यूलर डिजाइन की विशेषता है।आम तौर पर, यह पैरों के जोड़े और एक UHMW-PE शील्ड से बना होता है जिसमें बड़ी संपर्क सतह से कम सतह बल होता है।आपके अनुरोध के रूप में, इसे भारी शुल्क अनुप्रयोगों के लिए स्टील पैनलों के साथ भी जोड़ा जा सकता है जहां धनुष फ्लेयर्स, बेल्टिंग, कम पतवार दबाव और उच्च ज्वार हैं।
एलिमेंट फेंडर यदि आवश्यक हो तो यूएचएमडब्ल्यू-पीई फ्रंटल प्लेट्स और बेल्ट डिफ्लेक्टर के साथ रबर एफई एलिमेंट फेंडर को मिलाएं।वे स्टील पैनलों की तुलना में कुछ अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प हैं।विशेष तत्व फेंडर बाल्टिक सागर, काला सागर या भूमध्य सागर में बहुत आम हैं।
विशेष विवरण
| प्रोडक्ट का नाम | मॉड्यूलर डिजाइन डॉक पोर्ट बंपर के साथ हैवी ड्यूटी एलिमेंट रबर फेंडर |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | डीएफ-ई600 |
| सामग्री | एंटी-एजिंग प्राकृतिक रबर |
| दिखावट | चिकना एनआर |
| टाइप | लेग / एमवी टाइप |
| रंग | किसी भी रंग या पैनटोन रंगों के अनुसार |
| नमूने | 1-2 पीसी नि: शुल्क नमूने उपलब्ध हैं |
| उत्पादन का आधार | उत्पाद आरेखण, 3D फ़ाइलें या मौजूदा नमूने |
| प्रक्रिया तकनीक | इंजेक्शन मोल्डिंग, सीएनसी मशीनिंग, एक्सट्रूज़न, कास्टिंग, आदि। |
| सहनशीलता | ± 0.05 मिमी |
| समय - सीमा | मोल्डिंग के लिए 7-15 दिन, बड़े पैमाने पर उत्पादन के लिए 10-15 दिन |
| टाइप | मुख्य निर्दिष्टीकरण | ||||||||
| एच | ए | बी | सी | डी | ली | इ | पी | बोल्ट | |
| डीएफ-एमवी300 | 300 | 47 | 94 | 15 | 94 | 2000 | 250 | 500 | एम20 |
| डीएफ-एमवी400 | 400 | 63 | 125 | 17 | 124 | 2000 | 250 | 500 | एम24 |
| डीएफ-एमवी500 | 500 | 87 | 158 | 20 | 142 | 2000 | 250 | 500 | एम 30 |
| डीएफ-एमवी550 | 550 | 87 | 172 | 20 | 170 | 2000 | 250 | 500 | एम 30 |
| डीएफ-एमवी600 | 600 | 87 | 188 | 20 | 199 | 2000 | 250 | 500 | एम 30 |
| DF-MV750 | 750 | 118 | 235 | 26 | 230 | 2000 | 250 | 500 | एम36 |
| डीएफ-एमवी800 | 800 | 129 | 250 | 26 | 240 | 2000 | 250 | 500 | एम36 |
| डीएफ-एमवी1000 | 1000 | 162 | 322 | 31 | 310 | 2000 | 250 | 500 | एम42 |
| DF-MV1250 | 1250 | 202 | 401 | 36 | 388 | 2000 | 250 | 500 | एम48 |
| डीएफ-एमवी1450 | 1450 | 228 | 454 | 41 | 454 | 2000 | 250 | 500 | एम48 |
| DF-MV1600 | 1600 | 257 | 500 | 50 | 480 | 2000 | 250 | 500 | एम 56 |
विशेषताएँ
1. मॉड्यूलर डिजाइन असीम सेटिंग आउट व्यवस्था की अनुमति देता है।
2. विभिन्न बढ़ते तरीके: इष्टतम प्रदर्शन के लिए क्षैतिज या लंबवत, सममित या विषम।
3. उत्कृष्ट ऊर्जा अवशोषण और कम प्रतिक्रिया बल के साथ उच्च कुशल ज्यामिति।
4. जहाजों की बर्थिंग की सुविधा के लिए 0.07 के कम फिक्शन गुणांक के साथ बड़े फ्रंटल यूएचएमडब्ल्यू-पीई पैड।
5. लंबाई के विमान में उत्कृष्ट कतरनी प्रतिरोध के साथ।
6. छोटे पदचिह्न इसे सीमित स्थान वाले क्षेत्रों के लिए आदर्श बनाते हैं।
7. विभिन्न कोण संपीड़न के लिए अनुकूल।
8. सभी प्रकार के जहाजों को संभालने वाले बर्थ और टर्मिनलों के लिए लागू।
9. यौगिकों और आकारों की पूरी श्रृंखला उपलब्ध है।कस्टम डिजाइन का भी स्वागत है।
10. PIANC 2014 और ASTM F-2192-05 के अनुसार।
11. आसान और त्वरित स्थापित करने के लिए।
12. कम रखरखाव।

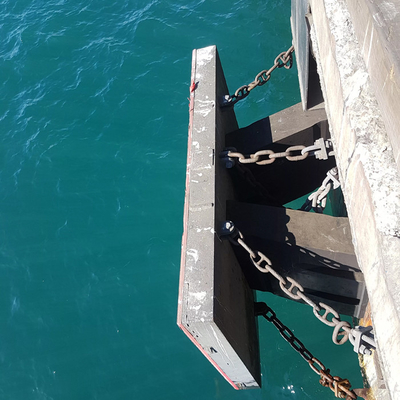

अनुप्रयोग
10,000 टन भार के बड़े आकार के डॉक।
कंटेनर टर्मिनल।
टैंकर या स्मॉल क्राफ्ट बर्थ।
फेंडर दीवारें।
रोरो और क्रूज जहाज।
बर्थ, आदि।
रबड़ गुण
रबर यौगिकों को समुद्री वातावरण में लंबे जीवन के लिए डिज़ाइन किया गया है।सभी फेंडर उच्च गुणवत्ता वाले प्राकृतिक और/या सिंथेटिक रबर यौगिकों का उपयोग करके बनाए गए हैं, जो उच्च प्रदर्शन और विश्वसनीयता के लिए तैयार किए गए हैं।
रबर यौगिकों में ओजोन और अल्ट्रा-वायलेट प्रकाश के प्रभावों का विरोध करने के लिए एडिटिव्स शामिल हैं।वल्केनाइजेशन प्रक्रिया (तापमान, दबाव और समय) को कड़ाई से नियंत्रित किया जाता है ताकि उत्कृष्ट भौतिक गुणों और रबर से धातु बंधन ताकत के साथ एक समरूप उत्पाद सुनिश्चित किया जा सके।
►समुद्री ग्रेड यौगिक
प्राकृतिक और/या सिंथेटिक
►ओजोन और यूवी का प्रतिरोध करता है
►उत्कृष्ट बंधन ताकत
►पूरी तरह से सजातीय
►पूरी तरह से पुन: प्रयोज्य
मोल्डेड रबर फेंडर यौगिक भी एएसटीएम डी 2000 कॉलआउट का अनुपालन करते हैं:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| भौतिक गुण | इकाई | जाँचने का तरीका | मूल्य | परीक्षण |
| तन्यता ताकत | एमपीए | आईएसओ 37 | 16 | हाँ |
| तोड़ने पर बढ़ावा | % | आईएसओ 37 | 350 | हाँ |
| फटन सामर्थ्य | एन/मिमी | आईएसओ 34-1 (कब्र) | 70 | हाँ |
| कठोरता | हा | आईएसओ 868 | 78 | हाँ |
| तन्य शक्ति में परिवर्तन |
% |
आईएसओ 188 |
20 |
हाँ |
| 70 डिग्री सेल्सियस पर 96 घंटे के लिए वृद्ध | ||||
| ब्रेक पर बढ़ाव में परिवर्तन |
% |
आईएसओ 188 |
20 |
हाँ |
| 70 डिग्री सेल्सियस पर 96 घंटे के लिए वृद्ध | ||||
| कठोरता में परिवर्तन |
हा |
आईएसओ 868 |
6 |
हाँ |
| 70 डिग्री सेल्सियस पर 96 घंटे के लिए वृद्ध | ||||
| संपीड़न सेट | % | आईएसओ 815 | 30 | हाँ |
| ओजोन प्रतिरोध |
- |
आईएसओ 1431-1 |
कोई दरार नहीं |
हाँ |
| 50 पीपीएम 20% तनाव पर, 40 डिग्री सेल्सियस, 100 एच | ||||
| तेल में आयतन परिवर्तन (एएसटीएम तेल 1) | % | आईएसओ 1817 | 10 | वैकल्पिक* |
| समुद्री जल में आयतन परिवर्तन |
% |
आईएसओ 1817 |
-5to+10 |
वैकल्पिक* |
| 36 ग्राम NaCl/लीटर;28 दिन, 95°C | ||||
| घर्षण प्रतिरोध | मिमी ³ | आईएसओ 4649 | 100 | वैकल्पिक* |
| रिश्ते की ताक़त | एन / मिमी² | आईएसओ 814 | 7 | वैकल्पिक* |
| गतिशील थकान*(15000 चक्र) | - | आईएसओ 132 | ग्रेड 0-1 | वैकल्पिक* |
| कम तापमान प्रतिरोध | - | आईएसओ 812 | रास्ता | वैकल्पिक* |
