समुद्री डॉक बम्पर संक्षारण प्रतिरोधी उच्च प्रभाव शक्ति पोत के लिए
समुद्री डॉक बम्पर संक्षारण प्रतिरोधी उच्च प्रभाव शक्ति पोत के लिए
उत्पाद का अवलोकन

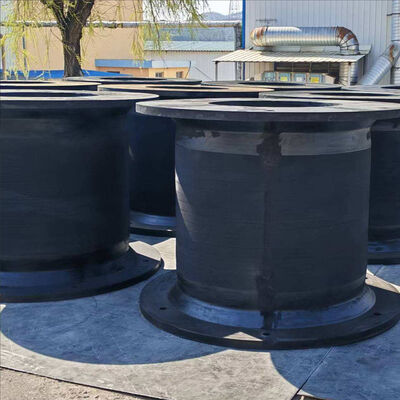

सेल रबर फेंडर एक संपीड़न प्रकार का समुद्री फेंडर है जिसे जहाजों और स्थिर समुद्री संरचनाओं के बीच लंगर लगाने की ऊर्जा को अवशोषित करने और प्रतिक्रिया बल को नियंत्रित करने के लिए डिज़ाइन किया गया है।इसकी कॉम्पैक्ट बेलनाकार ज्यामिति रबर शरीर को नियंत्रण अक्षीय संपीड़न से गुजरने की अनुमति देती है जब एक जहाज एक घाट की दीवार के करीब आता है, जेट, डॉल्फिन, बर्थ फेस, या अन्य सहायक संरचना।
मुख्य शरीर विशेष रूप से तैयार समुद्री-ग्रेड रबर से निर्मित है जो उच्च शक्ति, टिकाऊ प्रदर्शन, पहनने के प्रतिरोध, मौसम प्रतिरोध और दोहराए जाने वाले विरूपण के लिए डिज़ाइन किया गया है।रबर यौगिक को अपेक्षित परिचालन वातावरण के अनुसार इंजीनियर किया जा सकता है, जिसमें खारे पानी के संपर्क, आर्द्रता, पराबैंगनी विकिरण, ओजोन, तापमान परिवर्तन और लगातार यांत्रिक भार शामिल हैं।
केस स्टडीः भूमध्य सागर में औद्योगिक टैंकर जेट
भूमध्य सागर में एक प्रतिनिधि औद्योगिक टैंकर टर्मिनल को मध्यम आकार के उत्पाद टैंकरों द्वारा उपयोग किए जाने वाले लोडिंग डेक पर पुराने लंगर सुरक्षा उपकरण को बदलने की आवश्यकता थी।मौजूदा फेंडर व्यवस्था में कई संपर्क सतहों पर प्रगतिशील रबर बिगड़ने और पहनने का अनुभव हुआ था, जिसके परिणामस्वरूप जहाज से घाट तक असंगत संपर्क स्थितियां होती हैं।

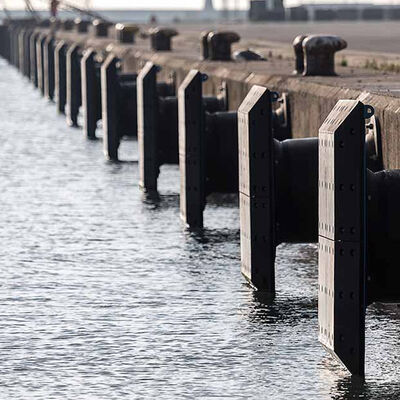

सेल रबर फेंडर व्यवस्था को प्रबलित रबर निकायों, स्टील माउंटिंग घटकों और यूएचएमडब्ल्यू-पीई स्लाइडिंग सतहों को शामिल करने वाले फ्रंट संपर्क पैनलों के साथ कॉन्फ़िगर किया गया था।रबर के फॉर्मूलेशन को लंबे समय तक समुद्री जोखिम के लिए चुना गया था, जबकि उजागर इस्पात घटकों को नमक से भरे वातावरण के लिए उचित संक्षारण सुरक्षा प्रदान की गई थी।
तकनीकी विनिर्देश
| उत्पाद का नाम |
सेल रबर फेंडर |
| ब्रांड नाम |
हांग्रंटोंग मरीन |
| सामग्री |
उच्च गुणवत्ता वाला प्राकृतिक रबर |
| प्रतिक्रिया बल |
29-4626KN |
| ऊर्जा अवशोषण |
4-6102KNM |
| कठोरता |
≤82 तट A |
| मानक |
PIANC2002, HGT2866-2016 |
| जीवन काल |
१५-२० वर्ष |
| सेवा |
ओईएम या ओडीएम |
| विशेषताएं |
मज़बूत, मज़बूत, अच्छी तरह से सिद्ध डिजाइन |
| आवेदन |
बंदरगाह, डॉक, क्वे आदि |
मॉडल आयाम
| मॉडल |
H [मिमी] |
h [मिमी] |
D1 [मिमी] |
D2 [मिमी] |
n-t [मिमी] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
प्रमुख विशेषताएं
स्थिर लोचदार प्रदर्शन के लिए सामग्री इंजीनियरिंग
रबर यौगिक सेल रबर फेंडर के प्रदर्शन का एक महत्वपूर्ण घटक है क्योंकि सामग्री को अत्यधिक स्थायी विरूपण के बिना बार-बार यांत्रिक ऊर्जा को अवशोषित करना चाहिए।रबर का बनावट लोच के बीच एक नियंत्रित संतुलन प्रदान करता हैकठोरता, तन्यता, आंसू प्रतिरोध और थकान प्रतिरोध।
नियंत्रित संपीड़न और विश्वसनीय भार हस्तांतरण
बेलनाकार सेल ज्यामिति को अक्षीय संपीड़न के अधीन होने पर नियंत्रित विरूपण प्रदान करने के लिए डिज़ाइन किया गया है।फेंडर धीरे-धीरे संपीड़ित होता है और एक प्रतिक्रिया बल उत्पन्न करता है जो पोत की गति का मुकाबला करता है.
संक्षारण संरक्षण और टिकाऊ समुद्री सामान
स्टील के पैनल, चेन, ब्रैकेट, एंकर बोल्ट, वॉशर और अन्य उजागर घटक समुद्री जंग से सुरक्षित हैं।सहायक इस्पात घटकों को उचित सतह तैयारी और सुरक्षात्मक कोटिंग सिस्टम के साथ परियोजना आवश्यकताओं के अनुसार निर्मित और संरक्षित किया जा सकता है.
दीर्घकालिक जीवनचक्र प्रबंधन के लिए सटीक विन्यास
सेल रबर फेंडर सिस्टम को व्यक्तिगत बर्थ के आयामों और संरचनात्मक स्थितियों के अनुसार कॉन्फ़िगर किया जा सकता है।यह लचीलापन विशेष रूप से लंगर बहाली के दौरान महत्वपूर्ण है जहां मौजूदा लंगर स्थान और संरचनात्मक आयाम नए डिजाइन किए गए प्रतिष्ठानों से भिन्न हो सकते हैं.
आवेदन
- औद्योगिक टैंकर और लोडिंग जेट:टैंकर के लिए उपयुक्त जहां नियंत्रित प्रतिक्रिया बल और स्थिर संपर्क स्थितियां महत्वपूर्ण हैं
- पोर्ट डॉल्फिन और स्वतंत्र लंगर संरचनाएं:डॉल्फिन और इसी तरह की समुद्री संरचनाओं के लिए कॉम्पैक्ट और संरचनात्मक रूप से समन्वित फेंडर सिस्टम
- बर्थ पुनर्वास और प्रतिस्थापन परियोजनाएं:मौजूदा बंदरगाहों और औद्योगिक समुद्री सुविधाओं के लिए अनुकूलित विन्यास जिन्हें फेंडर प्रतिस्थापन की आवश्यकता होती है
क्यों चुनें Hongruntong समुद्री
समुद्री उत्पाद विनिर्माण में 30 से अधिक वर्षों का अनुभव
हांग्रंटोंग मरीन के पास समुद्री उत्पादों और रबर आधारित समुद्री उपकरणों के निर्माण में 30 से अधिक वर्षों का अनुभव है।यह दीर्घकालिक विनिर्माण पृष्ठभूमि समुद्री परिचालन वातावरण और अंतरराष्ट्रीय समुद्री परियोजना आवश्यकताओं की व्यावहारिक समझ प्रदान करती है.
व्यक्तिगत बर्थों के लिए इंजीनियरिंग आधारित अनुकूलन
प्रत्येक बर्थ में जहाज की अलग-अलग विशेषताएं, संरचनात्मक सीमाएं और स्थापना आवश्यकताएं होती हैं।हांग्रंटोंग मरीन ने जहाज के विस्थापन सहित परियोजना मापदंडों के साथ सेल रबर फेंडर कॉन्फ़िगरेशन को समन्वित किया, लंगर लगाने की गति, संरचनात्मक सीमाएं और मौजूदा माउंटिंग आयाम।
नियंत्रित विनिर्माण और गुणवत्ता निरीक्षण
विनिर्माण प्रक्रियाएं इंजीनियरिंग आवश्यकताओं और तैयार उत्पादों के बीच स्थिरता बनाए रखने पर ध्यान केंद्रित करती हैं। निरीक्षण में आयाम, रबर की उपस्थिति, भौतिक गुण,फ्लैंज विन्यास, और तकनीकी विनिर्देशों के अनुसार विधानसभा सटीकता।
एकीकृत तकनीकी सहायता और जीवनचक्र पर विचार
हांग्रंटोंग मरीन सेल रबर फेंडर को एक पूर्ण समुद्री सुरक्षा प्रणाली के रूप में देखता है। तकनीकी चर्चाओं में फेंडर चयन, स्थापना आवश्यकताएं, निरीक्षण,और कम रखरखाव आवश्यकताओं और लागत प्रभावी दीर्घकालिक संचालन का समर्थन करने के लिए प्रतिस्थापन योजना.
अक्सर पूछे जाने वाले प्रश्न
आवश्यक सेल रबर फेंडर का आकार कैसे निर्धारित किया जाता है?
आकार का चयन पोत के विस्थापन, लंगर लगाने की गति, लंगर लगाने का कोण, उपलब्ध संपीड़न, आवश्यक ऊर्जा अवशोषण, अनुमेय प्रतिक्रिया बल, फेंडर अंतर के अनुसार किया जाना चाहिए।और सहायक संरचनाअंतिम चयन के लिए केवल पोत का आकार पर्याप्त नहीं है।

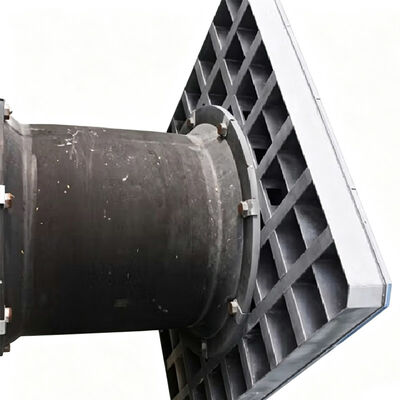

क्या सेल रबर फेंडर को फ्रंट पैनल और UHMW-PE स्लाइडिंग फेस के साथ दिया जा सकता है?
हां. एक पूर्ण प्रणाली को स्टील फ्रंट पैनल और यूएचएमडब्ल्यू-पीई स्लाइडिंग फेस के साथ कॉन्फ़िगर किया जा सकता है जहां परियोजना को संपर्क क्षेत्र के बड़े वितरण या पोत की गति के दौरान कम घर्षण की आवश्यकता होती है।
स्टील के घटकों को समुद्री जंग से कैसे संरक्षित किया जाना चाहिए?
स्टील के फ्लैंग्स, पैनलों, ब्रैकेट, चेन और एंकर घटकों को अपेक्षित समुद्री जोखिम के लिए उपयुक्त संक्षारण सुरक्षा दी जानी चाहिए।कोटिंग या सामग्री विनिर्देश समुद्र के पानी के संपर्क के अनुसार चुना जा सकता हैवायुमंडलीय परिस्थितियों और रखरखाव की आवश्यकताओं को ध्यान में रखते हुए।
स्थापना के बाद किस निरीक्षण की सिफारिश की जाती है?
निरीक्षण में रबर के विरूपण, सतह के दरार या कटौती, असामान्य घर्षण, सामने के पैनल की संरेखण, यूएचएमडब्ल्यू-पीई पहनने, एंकर-बोल्ट की स्थिति, श्रृंखला और ब्रैकेट की स्थिति की जांच की जानी चाहिए।और उजागर इस्पात घटकों के जंग.
क्या Hongruntong Marine परियोजना-विशिष्ट परीक्षण और तकनीकी दस्तावेज प्रदान कर सकता है?
परियोजना-विशिष्ट परीक्षण और प्रलेखन को सहमत तकनीकी विनिर्देश और लागू परियोजना आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है। प्रलेखन में आयामी जानकारी शामिल हो सकती है,सामग्री के आंकड़े, निरीक्षण रिकॉर्ड, परीक्षण परिणाम, चित्र और पैकिंग जानकारी।
