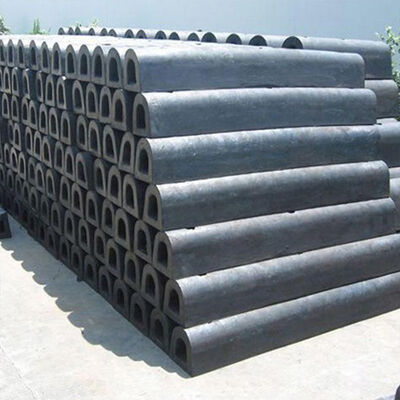

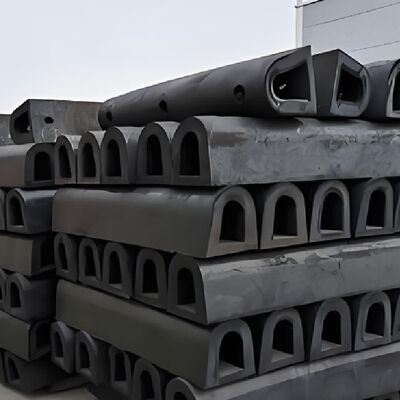

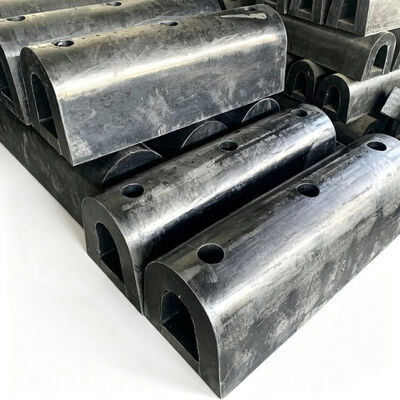

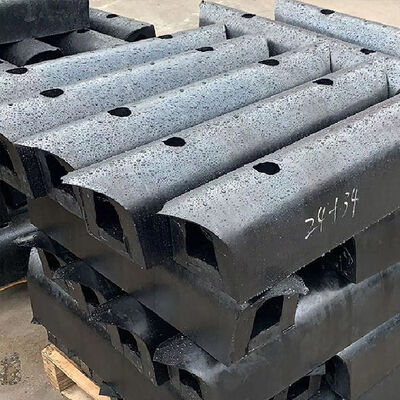

डी प्रकार के फेंडर एक्सट्रूडेड रबर के समुद्री फेंडर सिस्टम हैं, जिन्हें बार-बार टकराव, संपीड़न, स्लाइडिंग आंदोलन,और संरचनात्मक सुरक्षा को नियंत्रित स्थापना स्थान के भीतर प्रबंधित किया जाना चाहिएडी आकार की प्रोफाइल एक स्थिर रबर क्रॉस सेक्शन प्रदान करती है, जिसमें एक परिभाषित संपर्क सतह होती है।जो कि फेंडर को यांत्रिक ऊर्जा को अवशोषित करने की अनुमति देता है जबकि कैव की दीवारों पर केंद्रित भार के संचरण को सीमित करता है, इस्पात संरचनाएं, जहाज के पतवार, पोंटून और अन्य समुद्री बुनियादी ढांचे।
| उत्पाद का नाम | डी प्रकार के फेंडर |
|---|---|
| ब्रांड नाम | हांग्रंटोंग मरीन |
| सामग्री | उच्च प्रदर्शन प्राकृतिक रबर |
| रंग | काले और ग्राहकों की आवश्यकताएं |
| प्रकार | फिक्स्ड डी रबर फेंडर |
| मानक | HGT2866-2016, PIANC2002 |
| ऊर्जा अवशोषण | 147kN से 920kN |
| प्रतिक्रिया बल | 5.1KN-M से 64KN-M |
| आवेदन | बंदरगाह, डॉक, क्वे आदि |
| ए [एमएम] | B [मिमी] | C [मिमी] | डी [मिमी] | ई [मिमी] | F [मिमी] | H [मिमी] | K [मिमी] |
|---|---|---|---|---|---|---|---|
| 70 | 30 | 15 | 30 | 45 | 80 | ९० - १३० | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | ९० - १३० | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | ३५० - ४५० |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | ३५० - ४५० |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | ३५० - ४५० |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | ३५० - ४५० |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | ३५० - ४५० |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | ३५० - ४५० |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | ३५० - ४५० |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
नोटः अन्य आकार आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
| ए [एमएम] | B [मिमी] | C [मिमी] | डी [मिमी] | ई [मिमी] | F [मिमी] | G [मिमी] | H [मिमी] | K [मिमी] |
|---|---|---|---|---|---|---|---|---|
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | ९० - १३० | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | ३५० - ४५० |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | ३५० - ४५० |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | ३५० - ४५० |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | ३५० - ४५० |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | ३५० - ४५० |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | ३५० - ४५० |
अरब की खाड़ी पर स्थित एक बल्क कार्गो टर्मिनल, जो 210 मीटर की बर्थ पर काम करता है, ने अपने मौजूदा फेंडर सिस्टम में त्वरित सतह पहनने और स्थायी विरूपण का अनुभव किया।टर्मिनल को एक प्रतिस्थापन प्रणाली की आवश्यकता थी जो मौजूदा घाट संरचना के साथ संगतता बनाए रखते हुए बार-बार जहाज संपर्क को समायोजित कर सके.
उपलब्ध स्थापना आयामों, पोत संचालन स्थितियों और संरचनात्मक भार सीमाओं के आधार पर एक डी प्रकार के फेंडर प्रणाली का चयन किया गया।नई फेंडर व्यवस्था ने प्राथमिक संपर्क क्षेत्रों के साथ निरंतर सुरक्षा प्रदान की, सतह घर्षण के प्रति बेहतर प्रतिरोध और पोत के पतवार और संरचनात्मक इस्पात के बीच प्रत्यक्ष संपर्क में कमी के साथ।
मॉड्यूलर स्थापना ने निरीक्षण और रखरखाव को सरल बनाया, जिससे टर्मिनल को अप्रत्याशित विफलता के बजाय मापे गए पहनने के आधार पर भविष्य के प्रतिस्थापन की योजना बनाने की अनुमति मिली।
हां. यदि फेंडर के आयाम, रबर की कठोरता, संपर्क दबाव, प्रतिक्रिया बल और स्थापना व्यवस्था को उचित रूप से इंजीनियर किया गया हो तो उनका उपयोग बड़े वाणिज्यिक जहाजों के लिए किया जा सकता है।
उच्च आवृत्ति लंगरों संचयी संपीड़न, फिसलने, और घर्षण चक्र को बढ़ाता है। व्यस्त टर्मिनलों के लिए, सामग्री स्थायित्व, थकान प्रतिरोध, सतह पहनने,और रखरखाव की पहुंच पर अधिक विचार किया जाना चाहिए.
उच्च तापमान वाले वातावरण के लिए उपयुक्त रबर यौगिकों का चयन किया जा सकता है। इंजीनियरिंग मूल्यांकन के दौरान ऑपरेटिंग तापमान को निर्दिष्ट किया जाना चाहिए क्योंकि यह रबर की कठोरता, लोच,और दीर्घकालिक उम्र बढ़ने का व्यवहार.
कई परियोजनाओं में, स्थापना को अनुभागों में विभाजित किया जा सकता है ताकि केवल एक नियंत्रित कार्य क्षेत्र अस्थायी रूप से उपलब्ध न हो, जो कि बर्थ ज्यामिति और सुरक्षा आवश्यकताओं के आधार पर है।
हाँ. प्रतिस्थापन अनुभाग मूल आयामों, रबर विनिर्देशों और परियोजना जानकारी का उपयोग करके स्थापित विनिर्देशों के अनुसार निर्मित किया जा सकता है।
