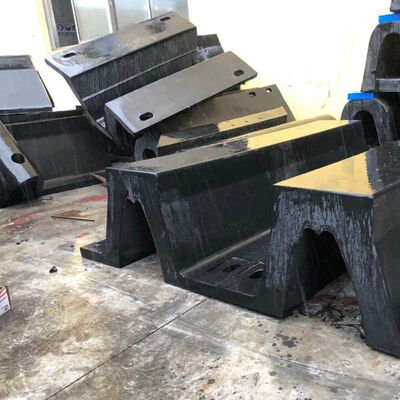

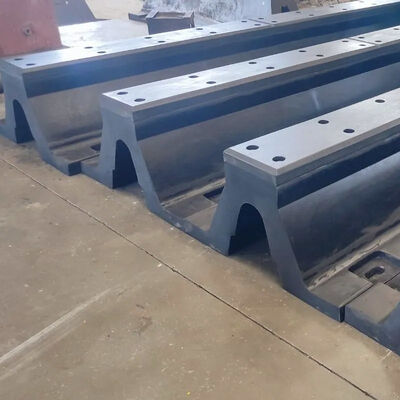

आर्क रबर फेंडर एक समुद्री प्रभाव सुरक्षा प्रणाली है जिसे मांगी गई लंगर लगाने की परिस्थितियों में लंबे समय तक सेवा जीवन के लिए डिज़ाइन किया गया है जहां बार-बार संपीड़न, पर्यावरणीय जोखिम,और संरचनात्मक स्थिरता महत्वपूर्ण डिजाइन विचार हैं.
उच्च प्रदर्शन वाले समुद्री इलास्टोमर यौगिकों से नियंत्रित मिश्रण, सटीक मोल्डिंग और अनुकूलित वल्केनाइजेशन प्रक्रियाओं का उपयोग करके निर्मित,इस फेंडर पूरे रबर शरीर में सुसंगत सामग्री गुणों को प्राप्त करता हैविनिर्माण प्रक्रिया दीर्घकालिक संचालन के दौरान समान घनत्व वितरण, स्थिर कठोरता और विश्वसनीय यांत्रिक प्रदर्शन सुनिश्चित करती है।

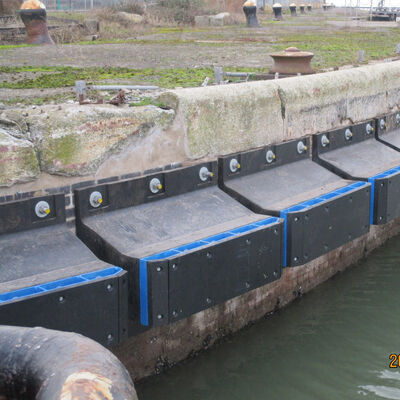

जर्मनी के हैम्बर्ग में स्थित एक बहुउद्देश्यीय वाणिज्यिक बंदरगाह ने मालवाहक जहाजों, रो-रो जहाजों,और तटीय सेवा जहाज.
मूल फेंडर प्रणाली एक दशक से अधिक समय से काम कर रही थी और इसमें प्रगतिशील सामग्री उम्र बढ़ने, कम लोचदार वसूली,और दीर्घकालिक पराबैंगनी संपर्क और दोहराए गए संपीड़न चक्र के कारण सतह दरार.
उच्च प्रदर्शन वाले समुद्री इलास्टोमर यौगिकों से निर्मित आर्क रबर फेंडर प्रणालियों को स्थापित करने के बाद, नियमित निरीक्षणों से संकेत मिलता है कि फेंडर स्थिर ज्यामिति बनाए रखते हैं,स्थिर लोच, और केवल मामूली सतह के पहनने के साथ ऊर्जा अवशोषण की विश्वसनीय विशेषताएं। बंदरगाह रखरखाव कर्मियों ने प्रतिस्थापन आवृत्ति और निरीक्षण कार्यभार में महत्वपूर्ण कमी की सूचना दी।
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का नाम | आर्क रबर फेंडर |
| सामग्री | प्राकृतिक रबर, सिलिकॉन रबर |
| रंग | काला या अनुकूलित |
| सतह | चिकनी |
| आकार | ऊंचाईः 200-1000 मिमी लंबाईः 1000-3500 मिमी सभी आकार अनुकूलित किए जा सकते हैं |
| भौतिक गुण | बहुलक सामग्रीः 100% कुंवारी कार्य तापमान: -50°C~240°C तन्य शक्तिः ≥16 एमपीए घनत्वः 90+/-5 प्रति 100 मिमी में कठोरताः 50-70 (किनारा A) लम्बाईः ≥400% |
| विशेषताएं |
|
| आवेदन | बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बार |
| मॉडल | W [मिमी] | B [मिमी] | F [मिमी] | C [मिमी] | H [मिमी] |
|---|---|---|---|---|---|
| HM-ARF200H | 400 | 320 | 145 | 128 | 200 |
| HM-ARF250H | 500 | 410 | 175 | 160 | 250 |
| HM-ARF300H | 600 | 490 | 225 | 196 | 300 |
| HM-ARF400H | 800 | 670 | 300 | 260 | 400 |
| HM-ARF500H | 1000 | 840 | 375 | 325 | 500 |
| HM-ARF600H | 1200 | 1010 | 450 | 390 | 600 |
| HM-ARF800H | 1600 | 1340 | 600 | 520 | 800 |
| HM-ARF1000H | 2000 | 1680 | 750 | 650 | 1000 |
विशेष रूप से तैयार समुद्री-ग्रेड इलास्टोमर यौगिक संतुलित यांत्रिक गुण प्रदान करते हैं जिनमें तन्यता शक्ति, विस्तार, संपीड़न वसूली और घर्षण प्रतिरोध शामिल हैं।अनुकूलित सामग्री संरचना समुद्र के पानी के लंबे समय तक संपर्क के दौरान स्थिर लोच बनाए रखती है, ऑक्सीजन, ओजोन और पराबैंगनी विकिरण।
रबर शरीर भर में आंतरिक तनाव वितरण को नियंत्रित करके दीर्घकालिक चक्रात्मक भार के तहत संरचनात्मक अखंडता बनाए रखने के लिए डिज़ाइन किया गया।अनुकूलित चाप ज्यामिति स्थानीय विकृति को कम करती है और तनाव एकाग्रता को सीमित करती है, जिससे जहाज के बार-बार टकराने के बाद कुशल वसूली की अनुमति मिलती है।
वल्केनाइजेशन के दौरान प्राप्त नियंत्रित आणविक क्रॉसलिंकिंग के माध्यम से बार-बार विरूपण के बाद मूल ज्यामिति को बनाए रखने के लिए डिज़ाइन किया गया।स्थिर वसूली विशेषताएं हजारों लंगर चक्रों में निरंतर ऊर्जा अवशोषण क्षमता बनाए रखने में मदद करती हैं.
सामग्री प्रणाली को ऑक्सीकरण, मौसम और रासायनिक हमले के प्रति बेहतर प्रतिरोध के माध्यम से पर्यावरण की गिरावट का विरोध करने के लिए इंजीनियर किया गया है।यह आयामी स्थिरता को बढ़ाता है और लंबे समय तक बाहरी संचालन के दौरान विश्वसनीय यांत्रिक प्रदर्शन का समर्थन करता है.
उत्पाद विकास और विनिर्माण के दौरान सामग्री विज्ञान पर महत्वपूर्ण जोर दिया गया। रबर यौगिकों का निर्माण, कच्चे माल का चयन, मिश्रण नियंत्रण,और वल्केनाइजेशन मापदंडों एक सुसंगत यांत्रिक प्रदर्शन सुनिश्चित करने के लिए मानकीकृत उत्पादन प्रक्रियाओं के माध्यम से प्रबंधित कर रहे हैं.
नियंत्रित मोल्डिंग उपकरण और मानकीकृत विनिर्माण प्रक्रियाओं का उपयोग करके उत्पादन एक समान आयामी सटीकता और स्थिर भौतिक गुणों को प्राप्त करता है।कई निरीक्षण प्रक्रियाएं सुनिश्चित करती हैं कि प्रत्येक तैयार उत्पाद इंजीनियरिंग विनिर्देशों को पूरा करे.
उत्पाद आयामों, रबर कठोरता, माउंटिंग व्यवस्था को समायोजित करके अनुकूलित इंजीनियरिंग समर्थन,परियोजना विशिष्ट प्रदर्शन आवश्यकताओं के साथ संगतता प्राप्त करने के लिए संरचनात्मक विनिर्देश.
इंजीनियरिंग सहायता उत्पाद निर्माण से परे है जिसमें परियोजना योजना, उत्पाद चयन, स्थापना मार्गदर्शन,और परिचालन रखरखाव की सिफारिशें.
