डी रबर फेंडर स्पेस सेविंग स्टेबल स्ट्रक्चर सिंपल मेंटेनेंस
विवरण

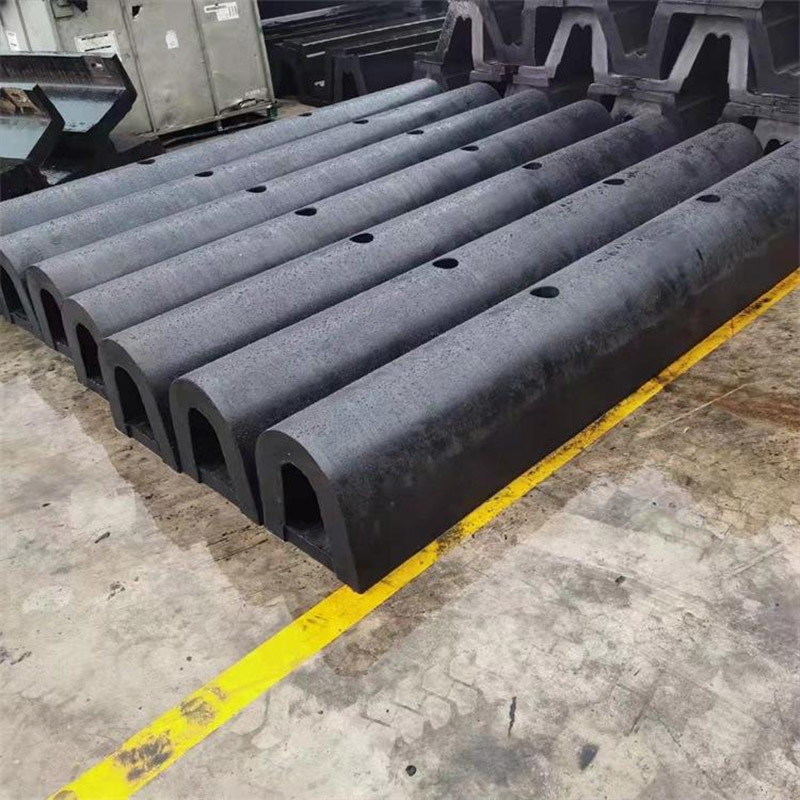

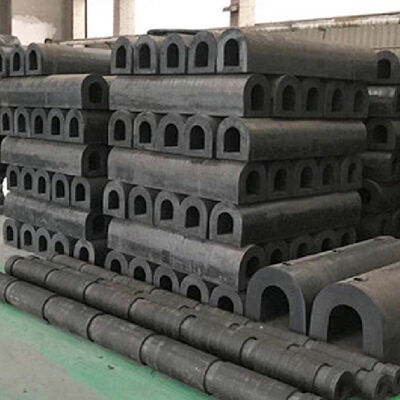

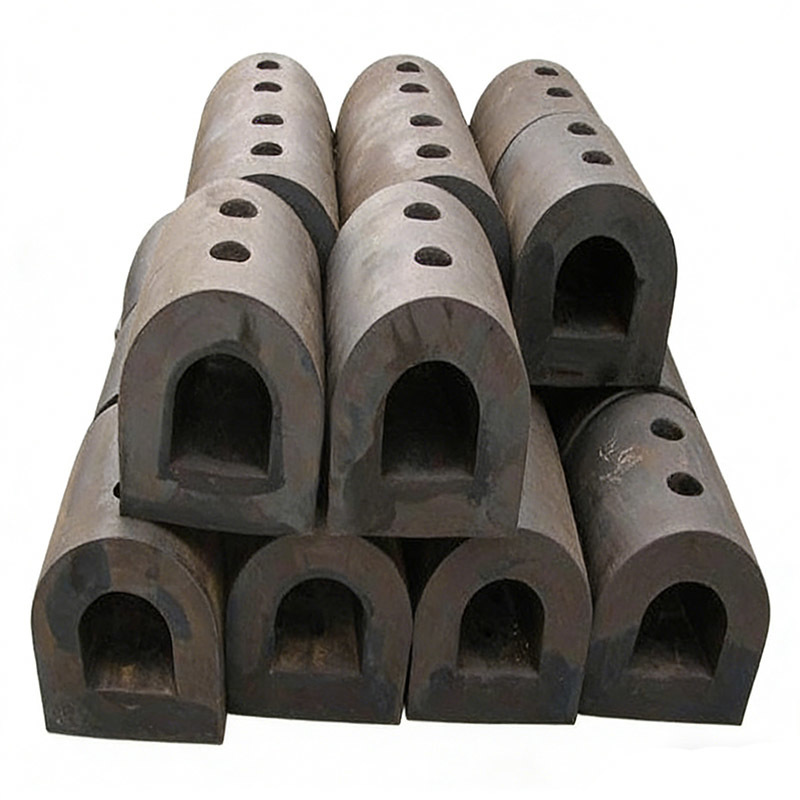

डी टाइप फेंडर बहुमुखी, रैखिक रबर मरीन फेंडर सिस्टम हैं जो विभिन्न प्रकार के बर्थिंग और जहाज संपर्क वातावरण में नियंत्रित ऊर्जा अवशोषण और संरचनात्मक सुरक्षा प्रदान करने के लिए डिज़ाइन किए गए हैं। अपनी विशिष्ट डी-आकार की क्रॉस-सेक्शनल प्रोफाइल की विशेषता, ये फेंडर एक सपाट माउंटिंग सतह को अर्ध-गोलाकार प्रभाव चेहरे के साथ जोड़ते हैं, जिससे लोड के तहत स्थिर स्थापना और अनुमानित संपीड़न व्यवहार की अनुमति मिलती है।
प्रीमियम-ग्रेड प्राकृतिक रबर या वैकल्पिक ईपीडीएम यौगिकों से निर्मित, होंगरंटोंग मरीन के डी टाइप फेंडर को दोहराए जाने वाले संपीड़न चक्रों के तहत लगातार यांत्रिक प्रदर्शन देने के लिए इंजीनियर किया गया है। यौगिक निर्माण को तन्यता ताकत, टूटने पर बढ़ाव, आंसू प्रतिरोध और कठोरता स्थिरता के संतुलित संयोजन को प्राप्त करने के लिए अनुकूलित किया गया है। यह सुनिश्चित करता है कि फेंडर विस्तारित सेवा जीवन भर संरचनात्मक अखंडता बनाए रखते हुए कुशलतापूर्वक गतिज ऊर्जा को अवशोषित करता है।
100 मिमी से 500 मिमी तक की मानक ऊंचाइयों में उपलब्ध, और लंबाई, कठोरता और माउंटिंग कॉन्फ़िगरेशन में अनुकूलन योग्य, डी टाइप फेंडर को टगबोट, बार्ज, फेरी टर्मिनल, वाणिज्यिक बंदरगाहों, अपतटीय प्लेटफार्मों, ड्राई डॉक और औद्योगिक वाटरफ्रंट सुविधाओं के लिए अनुकूलित किया जा सकता है। उनकी संरचनात्मक सरलता, संक्षारण प्रतिरोध और कम रखरखाव की आवश्यकताएं उन्हें समुद्री बुनियादी ढांचे की सुरक्षा के लिए एक किफायती लेकिन तकनीकी रूप से विश्वसनीय समाधान बनाती हैं।
सीधे स्टील-से-स्टील संपर्क को रोककर और चरम प्रभाव बलों को कम करके, डी टाइप फेंडर परिचालन सुरक्षा बढ़ाते हैं, पतवार कोटिंग्स की रक्षा करते हैं, बुनियादी ढांचे के जीवनकाल का विस्तार करते हैं, और दीर्घकालिक रखरखाव व्यय को कम करते हैं।
केस स्टडी - उच्च आवृत्ति कंटेनर फीडर टर्मिनल अनुकूलन
15,000 और 35,000 DWT के बीच जहाजों को संभालने वाले एक तटीय कंटेनर फीडर टर्मिनल को बार-बार दैनिक बर्थिंग संचालन के कारण बार-बार होने वाले क्वे किनारे के क्षरण का सामना करना पड़ा। प्रति वर्ष 1,500 से अधिक जहाज कॉल के साथ, मौजूदा पुराने रबर स्ट्रिप सिस्टम ने त्वरित कठोरता और दरारें दिखाईं, जिससे ऊर्जा अवशोषण में असंगति और प्रबलित कंक्रीट क्वे दीवार पर संरचनात्मक तनाव में वृद्धि हुई।
जहाज विस्थापन, बर्थिंग वेग, ज्वार सीमा और संरचनात्मक भार सीमाओं के तकनीकी मूल्यांकन के बाद, होंगरंटोंग मरीन ने प्रबलित बोल्ट-होल क्षेत्रों के साथ उच्च-मॉड्यूलस प्राकृतिक रबर यौगिक से निर्मित 450 मिमी हेवी-ड्यूटी डी टाइप फेंडर की स्थापना की सिफारिश की।
स्थापना एक निर्धारित रखरखाव विंडो के दौरान पूरी की गई थी, जिसमें किसी बड़े क्वे पुनर्निर्माण की आवश्यकता नहीं थी। परिचालन के पहले वर्ष के भीतर, टर्मिनल ने क्वे सतह की दरारें और किनारे की चिपिंग में उल्लेखनीय कमी दर्ज की। जहाज के कप्तान ने संपर्क के दौरान बेहतर बर्थिंग स्थिरता और कम कंपन की सूचना दी। स्थापना के 24 महीने बाद किए गए रखरखाव निरीक्षणों में कोई महत्वपूर्ण सतह फाड़, स्थायी विरूपण, या यूवी-संबंधित गिरावट नहीं दिखाई दी।
बंदरगाह प्राधिकरण ने मरम्मत आवृत्ति में कमी और बुनियादी ढांचे की विस्तारित सुरक्षा के कारण मापने योग्य जीवनचक्र लागत बचत की पुष्टि की। इन परिणामों के आधार पर, टर्मिनल ने अपने भविष्य के विस्तार डिजाइन मानकों में डी टाइप फेंडर को शामिल किया।
विनिर्देश
| उत्पाद का नाम | डी टाइप फेंडर |
| ब्रांड का नाम | होंगरंटोंग मरीन |
| सामग्री | उच्च प्रदर्शन प्राकृतिक रबर |
| रंग | काला और ग्राहकों की आवश्यकताएं |
| प्रकार | फिक्स्ड डी रबर फेंडर |
| मानक | HGT2866-2016, PIANC2002 |
| ऊर्जा अवशोषण | 147kN से 920kN |
| प्रतिक्रिया बल | 5.1KN-M से 64KN-M |
| अनुप्रयोग | बंदरगाह, डॉक, क्वे, आदि |
| ए | बी | सी | डी | ई | एफ | एच | के |
| [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *नोट: अन्य आकार आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं। | |||||||
| ए | बी | सी | डी | ई | एफ | जी | एच | के |
| [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
विशेषताएं
इंजीनियर्ड प्रोग्रेसिव एनर्जी एब्जॉर्प्शन
डी टाइप फेंडर का परिभाषित लाभ इसके नियंत्रित प्रतिक्रिया बल वक्र में निहित है। अर्ध-गोलाकार बाहरी प्रोफ़ाइल प्रभाव भार बढ़ने के साथ धीरे-धीरे विकृत होती है, जिससे अचानक बल संचरण के बजाय सुचारू ऊर्जा अपव्यय की अनुमति मिलती है। यह क्रमिक संपीड़न व्यवहार चरम प्रतिक्रिया भार को कम करता है जो अन्यथा जहाज पतवार प्लेटिंग या क्वे दीवार कंक्रीट संरचनाओं को नुकसान पहुंचा सकता है। ज्यामिति सामने और तिरछे संपर्क सहित विभिन्न प्रभाव परिदृश्यों में अनुमानित प्रदर्शन सुनिश्चित करती है।
उच्च तन्यता ताकत और आंसू प्रतिरोध
होंगरंटोंग मरीन रबर यौगिक के भीतर इष्टतम आणविक क्रॉस-लिंक घनत्व प्राप्त करने के लिए उन्नत वल्कनीकरण तकनीकों को लागू करता है। यह तन्यता ताकत और टूटने पर बढ़ाव को बढ़ाता है, जिससे फेंडर आंतरिक दरार के बिना बार-बार संपीड़न का सामना कर सकता है। उच्च आंसू प्रतिरोध स्टील पतवार, एंकर चेन, या डॉकिंग उपकरण से घर्षण के कारण होने वाले किनारे के विभाजन और सतह क्षति को कम करता है। ये विशेषताएं उच्च-आवृत्ति बर्थिंग वातावरण में महत्वपूर्ण हैं।
थकान और स्थायी सेट के प्रति प्रतिरोध
समुद्री अनुप्रयोगों में, फेंडर को उनके परिचालन जीवन भर हजारों संपीड़न चक्रों के अधीन किया जाता है। खराब गुणवत्ता वाले रबर में स्थायी विरूपण का अनुभव हो सकता है, जिससे प्रभावी ऊर्जा अवशोषण क्षमता कम हो जाती है। हमारे डी टाइप फेंडर संपीड़न सेट और थकान गिरावट का विरोध करने के लिए तैयार किए गए हैं। लंबे समय तक स्थिर भार या दोहराए जाने वाले प्रभाव के बाद भी, फेंडर अपने मूल आकार में लौट आता है, विश्वसनीय कुशनिंग प्रदर्शन बनाए रखता है।
कठोर समुद्री परिस्थितियों में पर्यावरणीय स्थायित्व
रबर यौगिक यूवी विकिरण, खारे पानी में विसर्जन और औद्योगिक प्रदूषकों के कारण होने वाले क्षरण का विरोध करने के लिए एंटी-ऑक्सीकरण एजेंट और ओजोन अवरोधक शामिल करता है। वैकल्पिक ईपीडीएम सामग्री उष्णकटिबंधीय जलवायु या अपतटीय प्रतिष्ठानों के लिए बेहतर प्रतिरोध प्रदान करती है। फेंडर आमतौर पर -25 डिग्री सेल्सियस और +75 डिग्री सेल्सियस के बीच तापमान सीमा पर स्थिर लोच बनाए रखता है, जिससे विभिन्न पर्यावरणीय परिस्थितियों में लगातार कार्यक्षमता सुनिश्चित होती है।
सुरक्षित और स्थिर माउंटिंग कॉन्फ़िगरेशन
सपाट पीछे का चेहरा स्टील या कंक्रीट सब्सट्रेट पर सुरक्षित बोल्टिंग की सुविधा प्रदान करता है। पूर्व-ड्रिल किए गए माउंटिंग छेद परियोजना विनिर्देशों के अनुसार अनुकूलित किए जा सकते हैं, और बोल्ट क्षेत्रों के आसपास प्रबलित क्षेत्र कसने के दौरान तनाव एकाग्रता को रोकते हैं। यह संरचनात्मक स्थिरता दीर्घकालिक संरेखण सुनिश्चित करती है और तिरछे जहाज प्रभाव के दौरान रोटेशन या अलगाव को रोकती है।
अनुप्रयोग
टगबोट और हार्बर सहायता जहाज
डी टाइप फेंडर को बड़े जहाजों को धकेलने, एस्कॉर्ट करने और युद्धाभ्यास करने वाले टगबोट के धनुष और साइड पतवार अनुभागों पर व्यापक रूप से स्थापित किया जाता है। संरचनात्मक स्थिरता बनाए रखते हुए पार्श्व बलों को अवशोषित करने की उनकी क्षमता उन्हें निरंतर परिचालन संपर्क के लिए विशेष रूप से उपयुक्त बनाती है। फेंडर डिजाइन जहाज संरचना में कंपन संचरण को कम करता है और बर्थिंग सहायता के दौरान युद्धाभ्यास नियंत्रण में सुधार करता है।
वाणिज्यिक बंदरगाह और कार्गो टर्मिनल
सामान्य कार्गो, बल्क और फीडर कंटेनर टर्मिनलों में, डी टाइप फेंडर क्वे दीवारों और बर्थ के लिए विश्वसनीय मध्यम-ड्यूटी सुरक्षा प्रदान करते हैं। वे बार-बार डॉकिंग शेड्यूल लेकिन मध्यम प्रभाव ऊर्जा आवश्यकताओं वाली सुविधाओं के लिए आदर्श हैं। उनकी स्थायित्व और कम रखरखाव की आवश्यकताएं बंदरगाह अधिकारियों के लिए दीर्घकालिक परिचालन लागत को कम करती हैं।
ड्राई डॉक और शिप रिपेयर यार्ड
जहाज निर्माण और रखरखाव सुविधाओं के भीतर, जहाजों को अक्सर सीमित डॉक स्थानों के भीतर पार्श्व पुन: स्थिति की आवश्यकता होती है। डी टाइप फेंडर अनपेक्षित संपर्क क्षति से पतवार कोटिंग्स और डॉक दीवारों दोनों की रक्षा करते हैं। उनकी आयामी स्थिरता और लोचदार वसूली दोहराए जाने वाले संरेखण संचालन के दौरान लगातार प्रदर्शन सुनिश्चित करती है।
होंगरंटोंग मरीन को क्यों चुनें
समुद्री प्रभाव गतिशीलता की गहरी तकनीकी समझ
होंगरंटोंग मरीन केवल रबर प्रोफाइल का निर्माण नहीं करता है; हम इंजीनियर समुद्री सुरक्षा समाधान प्रदान करते हैं। हमारी तकनीकी टीम जहाज विस्थापन, दृष्टिकोण वेग, बर्थिंग कोण, ज्वार सीमा और संरचनात्मक भार सीमाओं सहित महत्वपूर्ण मापदंडों का मूल्यांकन करती है, इससे पहले कि उपयुक्त फेंडर आयामों और यौगिक कठोरता की सिफारिश की जाए। यह सुनिश्चित करता है कि प्रत्येक स्थापना सामान्य मान्यताओं के बजाय वास्तविक परिचालन स्थितियों के लिए अनुकूलित है।
उन्नत सामग्री इंजीनियरिंग और नियंत्रित उत्पादन
हम कच्चे माल के चयन और यौगिक प्रक्रियाओं पर सख्त नियंत्रण बनाए रखते हैं। रबर फॉर्मूलेशन को सटीक कठोरता, तन्यता ताकत और बढ़ाव विशेषताओं को प्राप्त करने के लिए विकसित किया जाता है। प्रत्येक उत्पादन बैच व्यापक यांत्रिक परीक्षण से गुजरता है, जिसमें तन्यता ताकत सत्यापन, बढ़ाव माप, कठोरता अंशांकन और त्वरित उम्र बढ़ने सिमुलेशन शामिल हैं। यह वैज्ञानिक दृष्टिकोण सभी आपूर्ति की गई इकाइयों में समान प्रदर्शन स्थिरता सुनिश्चित करता है।
पीसटीक विनिर्माण और गुणवत्ता आश्वासन प्रणाली
प्रभावी स्थापना और भार वितरण के लिए आयामी सटीकता आवश्यक है। हमारे एक्सट्रूज़न और मोल्डिंग प्रक्रियाएं माउंटिंग के दौरान सही संरेखण सुनिश्चित करने के लिए तंग सहनशीलता का पालन करती हैं। सतह खत्म निरीक्षण दरारें, रिक्तियों, या आंतरिक दोषों की अनुपस्थिति की गारंटी देता है। इंजीनियरिंग सत्यापन और खरीद आवश्यकताओं का समर्थन करने के लिए पता लगाने योग्य गुणवत्ता दस्तावेज उपलब्ध हैं।
अनुकूलन लचीलापन और परियोजना अनुकूलनशीलता
जबकि मानक आकार आसानी से उपलब्ध हैं, होंगरंटोंग मरीन विशिष्ट परियोजना मांगों को पूरा करने के लिए अनुकूलित ऊंचाई, लंबाई, कठोरता स्तर और बोल्ट कॉन्फ़िगरेशन प्रदान करता है। चाहे वह पुरानी बुनियादी ढांचे को रेट्रोफिट करने के लिए हो या नई बंदरगाह सुविधाओं को डिजाइन करने के लिए, हम तकनीकी चित्र और परामर्श द्वारा समर्थित अनुरूप समाधान प्रदान करते हैं।
दीर्घकालिक साझेदारी और बिक्री के बाद समर्थन
हम शिपयार्ड, बेड़े ऑपरेटरों और बंदरगाह अधिकारियों के साथ स्थायी सहयोग पर जोर देते हैं। स्पेयर सेक्शन आपूर्ति, तकनीकी दस्तावेज अपडेट और प्रदर्शन मूल्यांकन सहायता उत्पाद जीवनचक्र के दौरान उपलब्ध हैं। हमारा लक्ष्य केवल उत्पाद वितरण नहीं बल्कि हमारे ग्राहकों के लिए दीर्घकालिक परिचालन विश्वसनीयता है।
अक्सर पूछे जाने वाले प्रश्न
1. डी टाइप फेंडर के लिए कौन सा आकार सीमा उपलब्ध है?
मानक ऊंचाइयां आम तौर पर 100 मिमी से 500 मिमी तक होती हैं। परियोजना आवश्यकताओं के अनुसार कस्टम आकार और लंबाई का उत्पादन किया जा सकता है।
2. कौन से कठोरता विकल्प पेश किए जाते हैं?
सामान्य कठोरता मान 60 और 80 शोर ए के बीच होते हैं। गणना की गई प्रतिक्रिया बल आवश्यकताओं से मेल खाने के लिए विशिष्ट कठोरता को अनुकूलित किया जा सकता है।
3. क्या डी टाइप फेंडर उच्च-आवृत्ति बर्थिंग टर्मिनलों के लिए उपयुक्त हैं?
हाँ। जब बर्थिंग ऊर्जा गणनाओं के आधार पर ठीक से चुना जाता है, तो वे दोहराए जाने वाले संपीड़न चक्रों के तहत मज़बूती से प्रदर्शन करते हैं।
4. क्या उन्हें स्टील और कंक्रीट दोनों सतहों पर स्थापित किया जा सकता है?
हाँ। सपाट माउंटिंग बेस संक्षारण प्रतिरोधी एंकर का उपयोग करके प्रबलित कंक्रीट क्वे दीवारों या स्टील संरचनात्मक फ्रेम पर सुरक्षित बोल्टिंग की अनुमति देता है।
5. अपेक्षित सेवा जीवन क्या है?
मध्यम से उच्च परिचालन आवृत्ति के तहत, सेवा जीवन आम तौर पर पर्यावरणीय परिस्थितियों और रखरखाव प्रथाओं के आधार पर 8-12 वर्ष से अधिक होता है।
