मरीन रबर फेंडर उच्च ऊर्जा अवशोषण खारे पानी प्रतिरोधी लंबा सेवा जीवन
विवरण

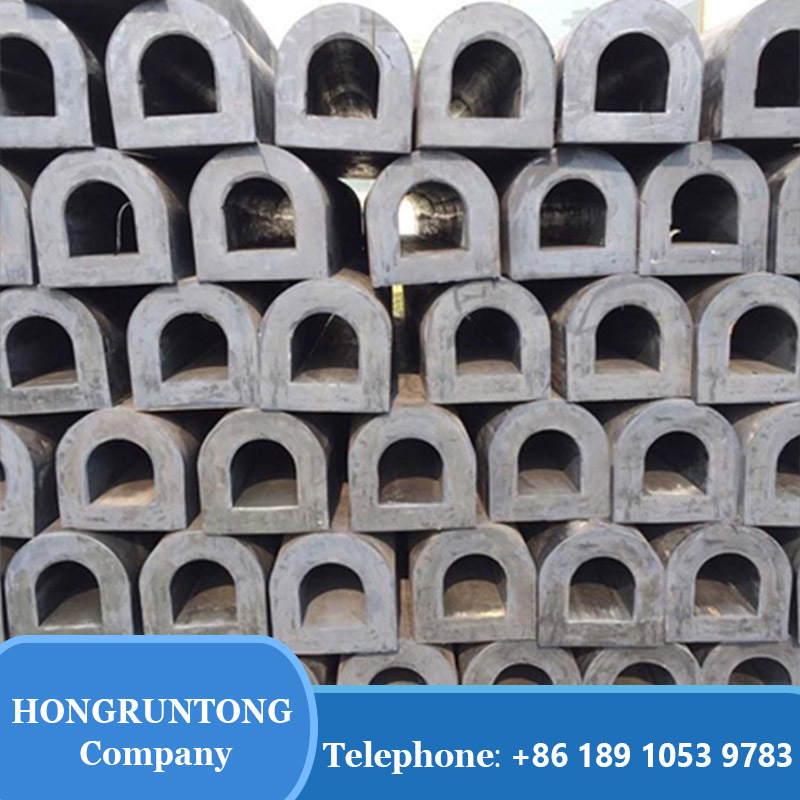

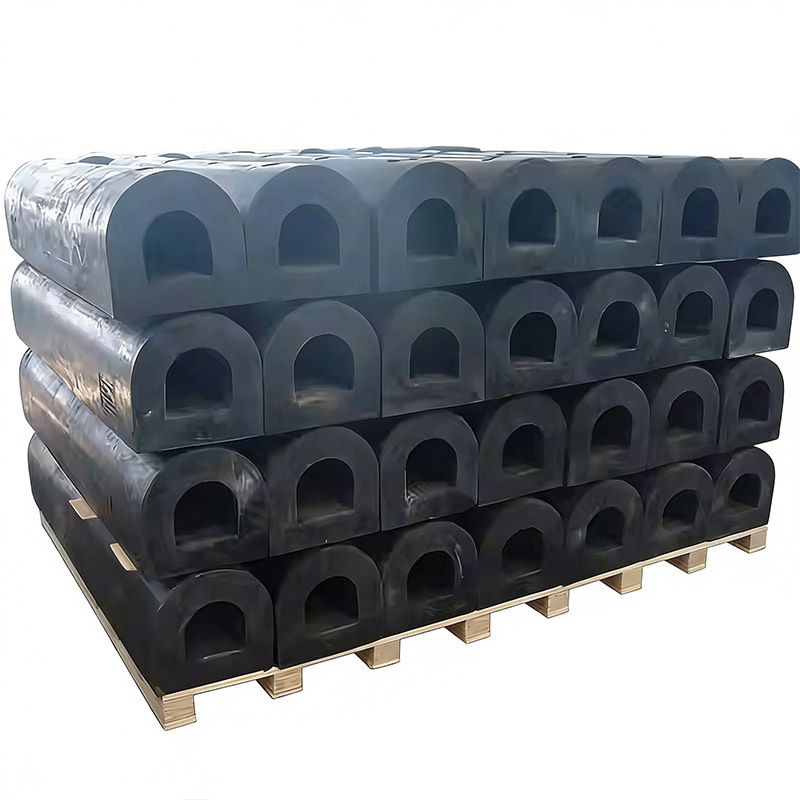

डी टाइप फेंडर रैखिक रबर समुद्री सुरक्षा प्रणालियाँ हैं जिन्हें मध्यम-ड्यूटी बर्थिंग वातावरण में लगातार ऊर्जा अवशोषण और संरचनात्मक सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है। उच्च-ग्रेड प्राकृतिक रबर या ईपीडीएम यौगिकों का उपयोग करके निर्मित, इन फेंडरों में एक फ्लैट माउंटिंग बेस होता है जो अर्ध-वृत्ताकार बाहरी प्रोफ़ाइल के साथ संयुक्त होता है, जो स्थिर संपीड़न विशेषताओं और जहाज के संपर्क के दौरान प्रभावी बल वितरण सुनिश्चित करता है।
संरचनात्मक डिजाइन लोड के तहत प्रगतिशील विक्षेपण को सक्षम बनाता है, जिससे पतवार प्लेटिंग या घाट की दीवारों पर प्रेषित चरम प्रतिक्रिया बलों को कम किया जाता है। उद्योग बेंचमार्क से अधिक तन्यता ताकत और दोहराए जाने वाले संपीड़न चक्रों के लिए अनुकूलित बढ़ाव गुणों के साथ, डी टाइप फेंडर विस्तारित सेवा अवधि में विश्वसनीय यांत्रिक प्रदर्शन प्रदान करते हैं।
कॉम्पैक्ट 100 मिमी वर्गों से लेकर भारी-भरकम 500 मिमी प्रोफाइल तक की विभिन्न ऊंचाइयों में उपलब्ध, सिस्टम को परिचालन मांगों के अनुसार लंबाई और कठोरता में अनुकूलित किया जा सकता है। यूवी विकिरण, खारे पानी के संपर्क और तापमान भिन्नता के प्रति उनका प्रतिरोध तटीय, अपतटीय और अंतर्देशीय समुद्री वातावरण में भरोसेमंद स्थायित्व सुनिश्चित करता है।
केस स्टडी - टगबोट बर्थिंग सुदृढीकरण कार्यक्रम
45-टन बोलार्ड पुल टगबोटों के बेड़े का संचालन करने वाले एक क्षेत्रीय बंदरगाह प्राधिकरण ने 50,000 DWT से अधिक कंटेनर जहाजों के खिलाफ बार-बार पुश-एंड-होल्ड युद्धाभ्यास के कारण तेजी से पतवार पहनने का अनुभव किया। मौजूदा बेलनाकार फेंडर प्रणाली में पर्याप्त पार्श्व स्थिरता की कमी थी, जिससे असमान संपीड़न और स्थानीयकृत क्षति हुई। होंगरुंटोंग मरीन ने संपर्क सतह वितरण में सुधार के लिए अनुकूलित रबर यौगिक कठोरता के साथ प्रबलित 350 मिमी डी टाइप फेंडर की आपूर्ति की। निर्धारित ड्राई डॉकिंग के दौरान स्थापना के बाद, जहाज ऑपरेटरों ने युद्धाभ्यास के दौरान काफी सहज प्रभाव अवशोषण और कम कंपन की सूचना दी। 20 महीने के संचालन के बाद, निरीक्षण परिणामों ने न्यूनतम सतह घर्षण और कोई संरचनात्मक दरार की पुष्टि की। बंदरगाह प्राधिकरण ने बाद में बेहतर परिचालन सुरक्षा और कम रखरखाव आवृत्ति के कारण अपने पूरे टग बेड़े के लिए डी टाइप कॉन्फ़िगरेशन को मानकीकृत किया।
विनिर्देश
| उत्पाद का नाम | डी टाइप फेंडर |
| ब्रांड का नाम | होंगरुंटोंग मरीन |
| सामग्री | उच्च प्रदर्शन प्राकृतिक रबर |
| रंग | काला और ग्राहकों की आवश्यकताएं |
| प्रकार | फिक्स्ड डी रबर फेंडर |
| मानक | HGT2866-2016, PIANC2002 |
| ऊर्जा अवशोषण | 147kN से 920kN |
| प्रतिक्रिया बल | 5.1KN-M से 64KN-M |
| अनुप्रयोग | बंदरगाह, डॉक, घाट, आदि |
| ए | बी | सी | डी | ई | एफ | एच | के |
| [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *नोट: अन्य आकार आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं। | |||||||
| ए | बी | सी | डी | ई | एफ | जी | एच | के |
| [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
विशेषताएं
प्रगतिशील ऊर्जा अवशोषण तंत्र
डी-आकार का क्रॉस-सेक्शन बढ़ते लोड के तहत नियंत्रित विरूपण को सक्षम बनाता है। अचानक संपीड़न के बजाय, ज्यामिति एक क्रमिक प्रतिक्रिया बल वक्र प्रदान करती है जो प्रभावी ढंग से गतिज ऊर्जा को नष्ट कर देती है। यह जहाज के पतवार प्लेटिंग और सहायक डॉक संरचनाओं दोनों पर चरम तनाव एकाग्रता को कम करता है। लोच और कठोरता के बीच संरचनात्मक संतुलन दोहराए जाने वाले प्रभाव चक्रों के दौरान अनुमानित प्रदर्शन सुनिश्चित करता है।
उच्च घर्षण प्रतिरोधी यौगिक निर्माण
होंगरुंटोंग मरीन विशेष रूप से मिश्रित रबर मिश्रणों का उपयोग करता है जो उच्च तन्यता ताकत और आंसू प्रतिरोध के लिए इंजीनियर किए गए हैं। बाहरी सतह स्टील पतवारों या चित्रित सतहों से निरंतर घर्षण के तहत भी अखंडता बनाए रखती है। प्रयोगशाला परीक्षण सतह क्रैकिंग के मजबूत प्रतिरोध की पुष्टि करते हैं, जिससे यांत्रिक घर्षण के कारण दीर्घकालिक गिरावट कम हो जाती है।
दीर्घकालिक संपीड़न के तहत संरचनात्मक स्थिरता
कम घनत्व वाले रबर प्रोफाइल के विपरीत, ये फेंडर स्थायी स्थिर भार के अधीन होने पर आयामी स्थिरता बनाए रखते हैं। आंतरिक सामग्री संरचना स्थायी विरूपण को रोकती है, यह सुनिश्चित करती है कि सेवा जीवन भर रिबाउंड क्षमता लगातार बनी रहे। यह विशेषता ज्वारीय क्षेत्रों में महत्वपूर्ण है जहां जहाज घाट की दीवारों के साथ लंबे समय तक संपर्क में रहते हैं।
पर्यावरणीय स्थायित्व और यूवी संरक्षण
रबर यौगिक में एंटी-ऑक्सीडेशन और एंटी-ओजोन एडिटिव्स शामिल हैं जो सूर्य के प्रकाश के संपर्क और कठोर समुद्री जलवायु के प्रतिरोध को काफी बढ़ाते हैं। उष्णकटिबंधीय या उच्च-यूवी क्षेत्रों में स्थापना के लिए वैकल्पिक ईपीडीएम सामग्री उपलब्ध है, जो -25 डिग्री सेल्सियस से +75 डिग्री सेल्सियस तक की विस्तृत तापमान सीमा में लोच बनाए रखती है।
अनुप्रयोग
बंदरगाह टग और वर्कबोट संचालन
डी टाइप फेंडर का व्यापक रूप से टगबोटों के धनुष और साइड पतवार अनुभागों के साथ उपयोग किया जाता है जो धक्का देने, एस्कॉर्ट करने और डॉकिंग युद्धाभ्यास में संलग्न होते हैं। डिजाइन पतवार संरचना में कंपन हस्तांतरण को कम करते हुए जहाज की गतिशीलता को बनाए रखते हुए प्रभावी पार्श्व सुरक्षा सुनिश्चित करता है।
मध्यम ड्यूटी वाणिज्यिक घाट की दीवारें

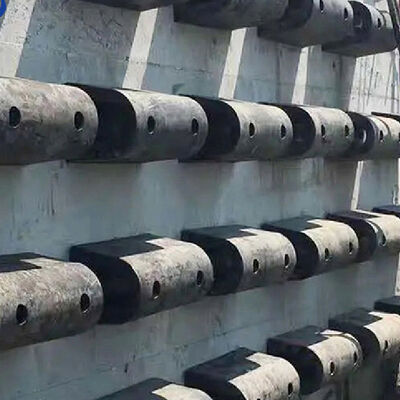

बहुउद्देशीय टर्मिनलों में सामान्य कार्गो जहाजों, मछली पकड़ने वाले बेड़े और तटीय व्यापारियों को संभालने में, डी टाइप फेंडर अत्यधिक संरचनात्मक सुदृढीकरण आवश्यकताओं के बिना विश्वसनीय सुरक्षा प्रदान करते हैं। उनका कॉम्पैक्ट फिर भी टिकाऊ प्रोफ़ाइल उन्हें मौजूदा बर्थिंग सुविधाओं को रेट्रोफिट करने के लिए आदर्श बनाता है।
अंतर्देशीय जलमार्ग और बार्ज सिस्टम
अंतर्देशीय लॉजिस्टिक्स संचालन के लिए, जहां जहाज अक्सर सीमित जलमार्गों में संचालित होते हैं, डी टाइप फेंडर अपने घर्षण प्रतिरोधी सतह और स्थिर संपीड़न व्यवहार के कारण भरोसेमंद साइड-इम्पैक्ट प्रतिरोध और कम रखरखाव लागत प्रदान करते हैं।
होंगरुंटोंग मरीन को क्यों चुनें
इंजीनियरिंग-उन्मुख डिजाइन दर्शन
होंगरुंटोंग मरीन मानक कैटलॉग आपूर्ति के बजाय तकनीकी विश्लेषण के माध्यम से प्रत्येक परियोजना का दृष्टिकोण करता है। इष्टतम फेंडर प्रदर्शन सुनिश्चित करने के लिए लोड गणना, जहाज विस्थापन विचार और बर्थिंग आवृत्ति मूल्यांकन चयन प्रक्रिया में शामिल किए जाते हैं। यह इंजीनियरिंग-संचालित दृष्टिकोण वास्तविक परिचालन स्थितियों में विश्वसनीयता की गारंटी देता है।
उन्नत रबर कंपाउंडिंग विशेषज्ञता
हमारी इन-हाउस सामग्री इंजीनियरिंग टीम विशिष्ट पर्यावरणीय और यांत्रिक मांगों के अनुरूप मालिकाना रबर फॉर्मूलेशन विकसित करती है। उत्पादन अनुमोदन से पहले प्रत्येक यौगिक का कठोर तन्यता, बढ़ाव, कठोरता और उम्र बढ़ने का परीक्षण किया जाता है। यह लगातार यांत्रिक व्यवहार और विस्तारित सेवा जीवन सुनिश्चित करता है।
सटीक विनिर्माण और गुणवत्ता नियंत्रण
स्थापना के दौरान सटीक फिट की गारंटी के लिए उत्पादन सख्त आयामी सहनशीलता का पालन करता है। कठोरता स्थिरता, घनत्व एकरूपता और सतह अखंडता के लिए प्रत्येक बैच का निरीक्षण किया जाता है। परियोजना सत्यापन और अनुपालन आवश्यकताओं के लिए पता लगाने योग्य गुणवत्ता दस्तावेज बनाए रखा जाता है।
दीर्घकालिक तकनीकी सहायता और अनुकूलन

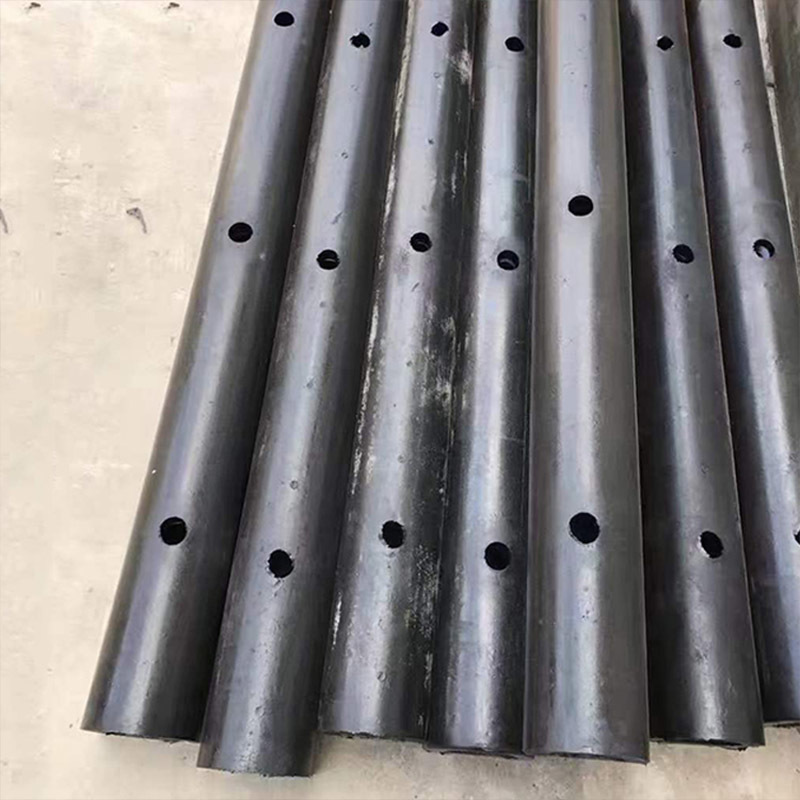

हम पूर्ण तकनीकी चित्र, स्थापना सिफारिशें और चल रहे प्रदर्शन परामर्श प्रदान करते हैं। अद्वितीय परिचालन आवश्यकताओं से मेल खाने के लिए कस्टम लंबाई, पूर्व-छेदित माउंटिंग कॉन्फ़िगरेशन और कठोरता भिन्नताएं उपलब्ध हैं। हमारी बिक्री के बाद की सेवा उत्पाद जीवनचक्र के दौरान निरंतर सिस्टम दक्षता सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
1. डी टाइप फेंडरों की विशिष्ट कठोरता सीमा क्या है?
मानक कठोरता 60 से 80 शोर ए तक होती है, लेकिन परियोजना लोड आवश्यकताओं के अनुसार कस्टम फॉर्मूलेशन का उत्पादन किया जा सकता है।
2. क्या डी टाइप फेंडरों को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है?
हां, फ्लैट माउंटिंग बेस संरचनात्मक डिजाइन और प्रभाव दिशा के आधार पर लचीले अभिविन्यास की अनुमति देता है।
3. अपेक्षित सेवा जीवन क्या है?
सामान्य समुद्री परिचालन स्थितियों के तहत, सेवा जीवन आमतौर पर प्रभाव आवृत्ति के आधार पर 8-12 साल से अधिक होता है।
4. क्या कस्टम लंबाई उपलब्ध हैं?
हां, फेंडरों को विशिष्ट कट लंबाई या निरंतर एक्सट्रूडेड सेक्शन में आपूर्ति की जा सकती है।
5. क्या आप सामग्री परीक्षण प्रमाण पत्र प्रदान करते हैं?
व्यापक सामग्री संपत्ति रिपोर्ट और गुणवत्ता निरीक्षण दस्तावेज अनुरोध पर उपलब्ध हैं।
