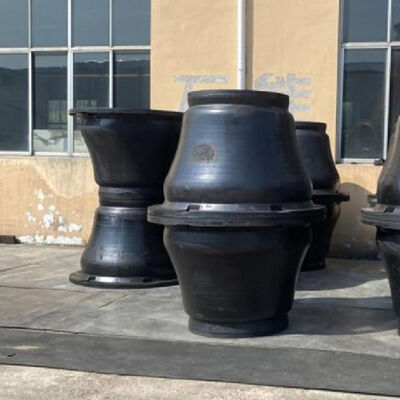

पोर्ट रबर फेंडर भारी शुल्क संरचना स्थिर प्रदर्शन आसान स्थापना
विवरण

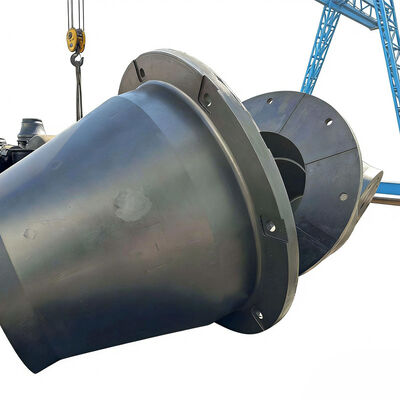

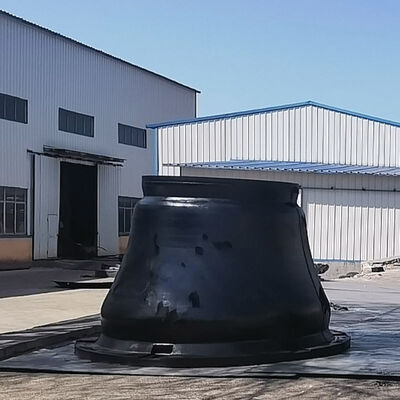

Cone Rubber Fenders are modular high-efficiency berthing protection systems specifically engineered for large-scale port construction and infrastructure modernization projects requiring structural adaptability and installation efficiency.
शंकुआकार ज्यामिति प्रति इकाई ऊंचाई बेहतर ऊर्जा अवशोषण प्रदान करती है जबकि के दीवारों के लिए नियंत्रित प्रतिक्रिया बल संचरण को बनाए रखती है।प्रबलित बहुलक श्रृंखलाओं और कार्बन ब्लैक फैलाव प्रौद्योगिकी के साथ उच्च प्रदर्शन समुद्री ग्रेड रबर से निर्मित, इन फेंडर्स को अक्षीय, कोणीय और कतरनी संपीड़न स्थितियों में दीर्घकालिक यांत्रिक स्थिरता सुनिश्चित करने के लिए डिज़ाइन किया गया है।
मानक आकार 500 मिमी से 2000 मिमी तक होते हैं, जिसमें अद्वितीय बर्थ लेआउट, संरचनात्मक भार सीमाओं और फ्रंटल पैनल एकीकरण आवश्यकताओं को समायोजित करने के लिए पूर्ण अनुकूलन उपलब्ध है।मॉड्यूलर माउंटिंग सिस्टम स्थापना के दौरान सरल लंगर और संरेखण की अनुमति देता है, साइट पर निर्माण जटिलता को कम करने और बाद के परिचालन के दौरान डाउनटाइम को कम करने के लिए।
शंकु रबर फेंडर विशेष रूप से कंटेनर टर्मिनलों, रोरो डॉक, अपतटीय सेवा आधारों और बहुउद्देश्यीय वाणिज्यिक बंदरगाहों के लिए उपयुक्त हैं जहां स्थापना दक्षता, संरचनात्मक संगतता,और दीर्घकालिक परिचालन विश्वसनीयता महत्वपूर्ण प्रदर्शन मानदंड हैं.
केस स्टडी ₹ मॉड्यूलर बर्थ विस्तार परियोजना
चरणबद्ध विस्तार से गुजर रहे एक तटीय कंटेनर बंदरगाह को दो नए गश्ती के लिए दो नए गश्ती के लिए आवश्यक था जबकि आसन्न सक्रिय डॉकिंग क्षेत्रों में संचालन बनाए रखा गया था।अभियांत्रिकी ठेकेदार को मौजूदा केय दीवार ज्यामिति और एम्बेडेड एंकर सिस्टम के कारण सख्त स्थापना समय और संरचनात्मक बाधाओं का सामना करना पड़ा.
हांग्रंटोंग मरीन ने मौजूदा लंगर लेआउट के साथ संगत पूर्व-इंजीनियरिंग बोल्ट कॉन्फ़िगरेशन के साथ मॉड्यूलर शंकु रबर फेंडर इकाइयां प्रदान कीं।स्थापना की सटीकता को तेज करने के लिए डिजाइन में समायोज्य फ्रंटल पैनल और संरेखण टेम्पलेट शामिल थे.
पारंपरिक फेंडर प्रणालियों की तुलना में प्रति यूनिट स्थापना का समय काफी कम हो गया, जिससे ठेकेदार को निर्धारित समय से पहले लॉगिंग को चालू करने की अनुमति मिली।परिचालन परीक्षण ने सभी इकाइयों में ऊर्जा अवशोषण के समान प्रदर्शन की पुष्टि कीमॉड्यूलर कॉन्फ़िगरेशन ने आसन्न घटकों को नष्ट किए बिना व्यक्तिगत फेंडर इकाइयों के भविष्य के सरलीकृत प्रतिस्थापन को भी सक्षम किया।
विनिर्देश
| उत्पाद का नाम | शंकु रबर फेंडर |
| ब्रांड नाम | हांग्रंटोंग मरीन |
| सामग्री | उच्च गुणवत्ता वाला एनआर |
| मानक | पीआईएएनसी, एचजीटी |
| फेस पैड | UHMW-PE उपलब्ध |
| प्रमाणपत्र | बीवी, एबीएस, डीएनवी, एलआर, एसजीएस, आरएस, सीसीएस |
| ओईएम/ओडीएम | आपका स्वागत है |

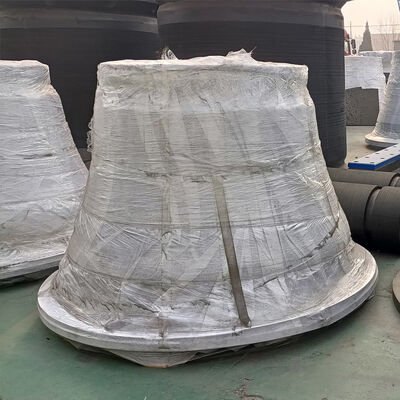

| पैकिंग विवरण | पीई प्लास्टिक बैग फिर पैलेट पर आपके अनुरोध के अनुसार |
| उत्पादन क्षमता | 3000 पीसी प्रति माह |
| लीड टाइम | प्रोटोटाइप टूलिंग और नमूने के लिए 7 दिन, उत्पादन मोल्ड के लिए 14 दिन, MOQ के लिए 14-28 दिन |
| भुगतान की शर्तें | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| रबर विनिर्देश | ASTM D2000, SAE J200 |
| मॉडल | H | h | F | D | Q | W | डी-एम | डी-एन |
| शंकु | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| HM-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | एम16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | एम20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | एम20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | एम36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | एम36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | एम36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
विशेषताएं
मॉड्यूलर संरचनात्मक एकीकरण डिजाइन
शंकु रबर फेंडर मॉड्यूलर घटकों के रूप में डिज़ाइन किए गए हैं जिन्हें व्यापक फेंडर पैनल प्रणालियों में एकीकृत किया जा सकता है।प्रत्येक इकाई स्टील सामने के फ्रेम के साथ संरेखण संगतता सुनिश्चित करने के लिए सटीक आयामी सहिष्णुता के साथ निर्मित है, यूएचएमडब्ल्यू-पीई पैड, चेन असेंबली और एंकर बोल्ट।
यह मॉड्यूलर अवधारणा अलग-अलग फेंडर इकाइयों को स्वतंत्र रूप से स्थापित, प्रतिस्थापित या अपग्रेड करने की अनुमति देती है, जिससे आसन्न संरचनात्मक घटकों में व्यवधान कम हो जाता है।सैकड़ों मीटर तक फैलने वाली बड़ी लंगर लाइनों के लिए, यह रखरखाव लचीलापन और जीवनचक्र प्रबंधन दक्षता में काफी सुधार करता है।
रबर शरीर और माउंटिंग प्लेट के बीच संरचनात्मक इंटरफ़ेस को तनाव को समान रूप से वितरित करने के लिए इंजीनियर किया गया है, बोल्ट क्षेत्रों के आसपास स्थानीय थकान एकाग्रता को रोकता है।
स्थापना की दक्षता और साइट पर जटिलता में कमी
अनुकूलित आधार ज्यामिति स्थापना के दौरान स्थिर स्थिति सुनिश्चित करती है, अत्यधिक अस्थायी समर्थन या संरेखण सुधारों की आवश्यकता को कम करती है।पूर्व-चिह्नित बोल्ट पोजिशनिंग और अनुकूलन योग्य एम्बेडिंग पैटर्न सिविल ठेकेदारों के साथ समन्वय को सरल बनाते हैं.
पुरानी फेंडर प्रणालियों की तुलना में जिन्हें जटिल इस्पात फ्रेम समायोजन की आवश्यकता होती है, शंकु रबर फेंडर को मानकीकृत माउंटिंग प्रक्रियाओं का उपयोग करके स्थापित किया जा सकता है। इससे क्रेन समय, श्रम घंटे,और समग्र निर्माण जोखिमअनुवर्ती परियोजनाओं के लिए, अप्रत्याशित संरचनात्मक संशोधनों को कम से कम करने के लिए संगतता मूल्यांकन पहले से ही किया जा सकता है।
बड़े फ्रंटल पैनल सिस्टम के साथ संगतता
आधुनिक उच्च क्षमता वाले बंदरगाहों में अक्सर बड़े सतह क्षेत्रों में पोत के पतवार के दबाव को वितरित करने के लिए स्टील फ्रंटल पैनलों की आवश्यकता होती है।शंकु रबर Fenders विशेष रूप से वितरित पैनल भार के तहत भी स्थिर विरूपण विशेषताओं को बनाए रखकर इस तरह के सिस्टम का समर्थन करने के लिए इंजीनियर कर रहे हैं.
ज्यामिति यह सुनिश्चित करती है कि जब भारी स्टील के पैनलों के माध्यम से बल हस्तांतरित किया जाता है तब भी संपीड़न सममित रहता है।यह संगतता नौका सुरक्षा को बढ़ाता है जबकि तट की दीवार और माउंटिंग हार्डवेयर दोनों की संरचनात्मक अखंडता को संरक्षित करता है.
जटिल भारों के अधीन दीर्घकालिक संरचनात्मक स्थिरता
अक्षीय संपीड़न से परे, शंकु रबर फेंडर जहाज के बहाव, ज्वार आंदोलन और हवा के बलों के कारण संयुक्त कतरनी और कोणीय भार का विरोध करने में सक्षम हैं।चौड़ा आधार पार्श्व तनाव के तहत अस्थिरता और झुकने को रोकता है.
परिमित तत्व डिजाइन सत्यापन यह सुनिश्चित करता है कि अधिकतम नामित संपीड़न के तहत रबर शरीर के भीतर तनाव एकाग्रता सुरक्षित सीमाओं के भीतर बनी रहे।यह दीर्घकालिक संरचनात्मक स्थिरता सेवा जीवन के दौरान अचानक प्रदर्शन गिरावट के जोखिम को कम करती है.
आवेदन
कंटेनर टर्मिनल परियोजनाओं का नया निर्माण
बड़े पैमाने पर ईपीसी बंदरगाह निर्माण परियोजनाओं के लिए आदर्श है जिसमें लंबी बर्थ लाइनों के लिए मानकीकृत मॉड्यूलर फेंडर सिस्टम की आवश्यकता होती है।
मौजूदा बंदरगाहों का आधुनिकीकरण और आधुनिकीकरण
परिष्कृत फेंडर सिस्टम को अपग्रेड करने के लिए उपयुक्त है जबकि परिचालन निरंतरता बनाए रखता है। मॉड्यूलर स्थापना डाउनटाइम को कम करती है।
रोरो और बहुउद्देश्यीय डॉक
उन सुविधाओं में लागू जहां जहाज के पतवार के विभिन्न ज्यामिति के लिए अनुकूलन योग्य पैनल-समर्थित फेंडर सिस्टम की आवश्यकता होती है।
क्यों चुनें Hongruntong समुद्री
पूर्ण प्रणाली इंजीनियरिंग एकीकरण क्षमता
हांग्रंटोंग मरीन न केवल रबर फैंडर्स की आपूर्ति करता है बल्कि पूर्ण सिस्टम एकीकरण समाधान भी प्रदान करता है। इंजीनियरिंग टीमें रबर बॉडी विनिर्देशों को स्टील फ्रंटल पैनलों के साथ समन्वयित करती हैं,चेन सिस्टम, लंगरों का लेआउट और कैय दीवारों की संरचनात्मक बाधाएं।
सिविल इंजीनियरिंग कार्यक्रमों के अनुरूप विस्तृत कार्यशाला चित्र और स्थापना गाइड तैयार किए जाते हैं।यह एकीकृत दृष्टिकोण निर्माण के दौरान आपूर्तिकर्ताओं और ठेकेदारों के बीच समन्वय त्रुटियों को कम करता है.
आयाम नियंत्रण के साथ सटीक विनिर्माण
प्रत्येक शंकु रबर फेंडर का निर्माण बड़े उत्पादन बैचों में आयामी स्थिरता सुनिश्चित करने के लिए कैलिब्रेटेड संपीड़न मोल्डिंग उपकरण का उपयोग करके किया जाता है।तंग सहिष्णुता नियंत्रण विस्तारित घाट की दीवारों के साथ फैंडर की लंबी पंक्तियों को स्थापित करते समय निर्बाध संरेखण की गारंटी देता है.
आयामी सटीकता क्षेत्र संशोधन आवश्यकताओं को कम करती है और स्थापना देरी को रोकती है।
परियोजना आधारित अनुकूलन और लचीला रसद
चरणबद्ध निर्माण परियोजनाओं के लिए, हांग्रंटोंग मरीन ठेकेदार की समयसीमा के अनुरूप चरणबद्ध उत्पादन और वितरण कार्यक्रमों की व्यवस्था कर सकता है।और विशेष यौगिक सूत्रों परियोजना इंजीनियरिंग की मांगों के आधार पर शामिल किया जा सकता है.
यह लचीलापन सख्त शेड्यूलिंग आवश्यकताओं के साथ जटिल बुनियादी ढांचा विकास परियोजनाओं का समर्थन करता है।
स्थापना और संचालन के दौरान तकनीकी सहायता
कंपनी स्थापना के दौरान तकनीकी परामर्श प्रदान करती है, जिसमें अनुशंसित टोक़ विनिर्देश, लंगर कसने की प्रक्रियाएं और संरचनात्मक निरीक्षण मार्गदर्शन शामिल हैं।
चालू होने के बाद, निरंतर तकनीकी संचार ग्राहकों को निरीक्षण योजना, रखरखाव अनुसूची और भविष्य के विस्तार संगतता के लिए समर्थन प्राप्त सुनिश्चित करता है।इस दीर्घकालिक साझेदारी दृष्टिकोण से परियोजना की विश्वसनीयता और परिचालन में विश्वास बढ़ता है।.
अक्सर पूछे जाने वाले प्रश्न
1क्या बंदरगाह विस्तार परियोजनाओं के दौरान चरणों में शंकु रबर फेंडर स्थापित किए जा सकते हैं?
हां, मॉड्यूलर डिजाइन निर्माण कार्यक्रमों के अनुरूप चरणबद्ध स्थापना की अनुमति देता है, जिससे वे चरणबद्ध बर्थ विकास के लिए उपयुक्त होते हैं।
2क्या वे पुनर्निर्माण परियोजनाओं में मौजूदा लंगर बोल्ट लेआउट के साथ संगत हैं?
कई मामलों में वे हैं, बशर्ते संरचनात्मक मूल्यांकन संरेखण और भार क्षमता संगतता की पुष्टि करता है। यदि आवश्यक हो तो अनुकूलित बोल्ट विन्यास भी निर्मित किए जा सकते हैं।
3मॉड्यूलर डिजाइन दीर्घकालिक रखरखाव के लिए कैसे फायदेमंद है?
अलग-अलग फेंडर इकाइयों को पूरी फेंडर लाइन को तोड़ने के बिना स्वतंत्र रूप से बदला जा सकता है, जिससे रखरखाव के समय में काफी कमी आती है।
4क्या ये फेंडर बड़े स्टील फ्रंटल पैनलों का समर्थन करते हैं?
हां, वे विशेष रूप से भारी शुल्क फ्रंटल पैनल सिस्टम के साथ एकीकृत होने पर कुशलता से काम करने के लिए डिज़ाइन किए गए हैं।
5. क्या स्थापना के दौरान साइट पर तकनीकी मार्गदर्शन उपलब्ध है?
हाँ, सही स्थापना और दीर्घकालिक प्रदर्शन स्थिरता सुनिश्चित करने के लिए तकनीकी प्रलेखन और परामर्श सहायता प्रदान की जाती है।
