समुद्री रबर फेंडर टिकाऊ यूवी प्रतिरोधी संक्षारण प्रतिरोधी
विवरण

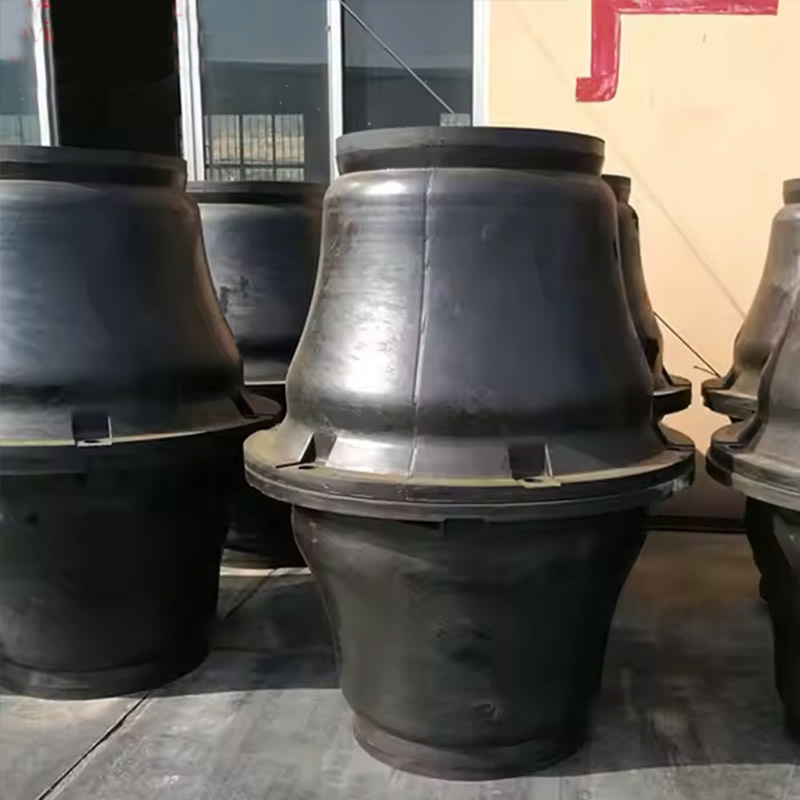

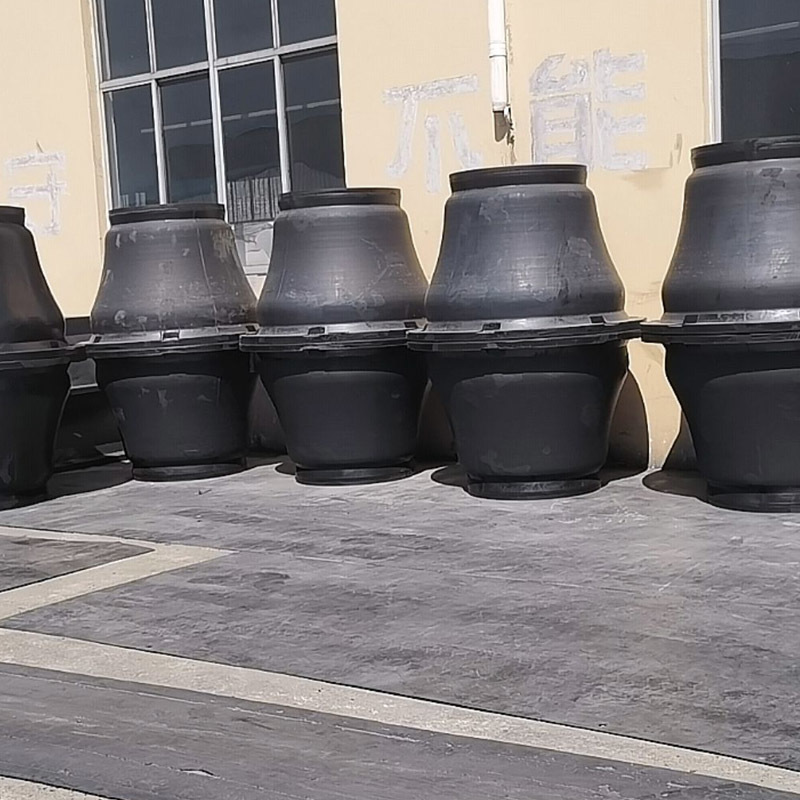

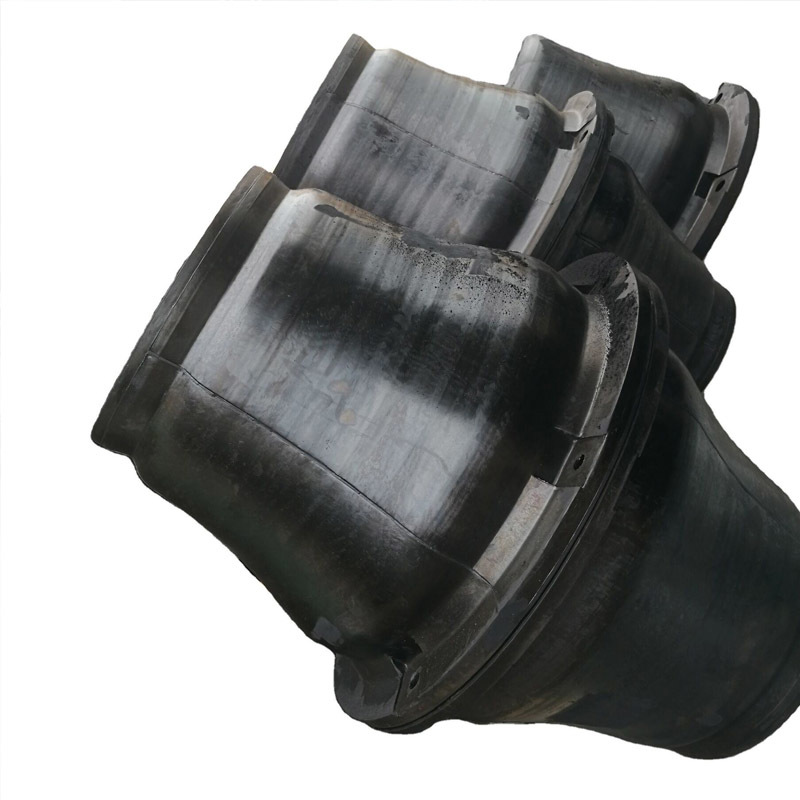

शंकु रबर फेंडर उच्च क्षमता वाले लंगर प्रणाली हैं जो अत्यधिक लंगर ऊर्जा वाले अति-बड़े जहाजों को समायोजित करने के लिए डिज़ाइन किए गए हैं।इनकी उन्नत शंकुयुक्त प्रोफ़ाइल ऊर्जा अवशोषण दक्षता को अधिकतम करती है जबकि नौका संरचनाओं को प्रेषित प्रतिक्रिया बलों को नियंत्रित करती है.
उच्च तन्यता वाले समुद्री ग्रेड के रबर से निर्मित, ये फेंडर 200,000 DWT से अधिक भारी विस्थापन जहाजों का समर्थन करते हैं। ज्यामिति प्रगतिशील भार वितरण और कम शिखर तनाव सुनिश्चित करती है।सुपर-बड़े कंटेनर टर्मिनलों और अपतटीय सुविधाओं के लिए अनुकूलित व्यास और ऊंचाई उपलब्ध हैं.
केस स्टडी LNG निर्यात टर्मिनल
एक एलएनजी निर्यात टर्मिनल को लोडिंग हथियारों की सुरक्षा के लिए सख्त प्रतिक्रिया बल सीमाओं के तहत 170,000 m3 एलएनजी वाहक सुरक्षित रूप से समायोजित करने में सक्षम एक फेंडर प्रणाली की आवश्यकता थी।
हांग्रंटोंग मरीन ने अनुकूलित प्रतिक्रिया बल मापदंडों के साथ बड़े पैमाने पर शंकु रबर फेंडर्स की आपूर्ति की।स्थापना के बाद के मापों ने कम संरचनात्मक तनाव और बढ़ी हुई संरेखण स्थिरता की पुष्टि की।परिचालन दक्षता में सुधार हुआ और सुरक्षा मार्जिन में काफी वृद्धि हुई।
विनिर्देश
| उत्पाद का नाम | शंकु रबर फेंडर |
| ब्रांड नाम | हांग्रंटोंग मरीन |
| सामग्री | उच्च गुणवत्ता वाला एनआर |
| मानक | पीआईएएनसी, एचजीटी |
| फेस पैड | UHMW-PE उपलब्ध |
| प्रमाणपत्र | बीवी, एबीएस, डीएनवी, एलआर, एसजीएस, आरएस, सीसीएस |
| ओईएम/ओडीएम | आपका स्वागत है |
| पैकिंग विवरण | पीई प्लास्टिक बैग फिर पैलेट पर आपके अनुरोध के अनुसार |
| उत्पादन क्षमता | 3000 पीसी प्रति माह |
| लीड टाइम | प्रोटोटाइप टूलिंग और नमूने के लिए 7 दिन, उत्पादन मोल्ड के लिए 14 दिन, MOQ के लिए 14-28 दिन |
| भुगतान की शर्तें | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| रबर विनिर्देश | ASTM D2000, SAE J200 |
| मॉडल | H | h | F | D | Q | W | डी-एम | डी-एन |
| शंकु | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| HM-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | एम16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | एम20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | एम20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | एम36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | एम36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | एम36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
विशेषताएं
अति उच्च ऊर्जा अवशोषण क्षमता
शंक्वाकार प्रोफाइल नियंत्रित प्रतिक्रिया बल बनाए रखते हुए बड़ी विक्षोभ क्षमता को सक्षम करता है, जिससे यह उच्च गतिज ऊर्जा वाले मेगा-जहाजों के लिए उपयुक्त हो जाता है।
नियंत्रित प्रतिक्रिया बल प्रदर्शन
इंजीनियरिंग अनुकूलन यह सुनिश्चित करता है कि कैव दीवार संरचनाओं को अत्यधिक बल हस्तांतरण से संरक्षित किया जाए। यह एलएनजी और पेट्रोकेमिकल सुविधाओं जैसे संवेदनशील टर्मिनलों के लिए महत्वपूर्ण है।
आंतरिक तनाव वितरण में वृद्धि
तनाव वितरण को अनुकूलित करने और संरचनात्मक कमजोर बिंदुओं को रोकने के लिए परिमित तत्व विश्लेषण को डिजाइन के दौरान लागू किया जाता है।
बड़े फ्रंटल पैनलों के साथ संगतता
यह डिजाइन बड़े जहाज के पतवार संपर्क क्षेत्रों के लिए भारी शुल्क स्टील फ्रंटल पैनलों और मोटी यूएचएमडब्ल्यू-पीई पैड के साथ एकीकरण की अनुमति देता है।
आवेदन
एलएनजी और पेट्रोकेमिकल टर्मिनल
जहां सख्त प्रतिक्रिया नियंत्रण और संरचनात्मक सुरक्षा अनिवार्य है।
मेगा कंटेनर टर्मिनल
अत्यधिक विस्थापन वाले अति बड़े कंटेनर जहाजों का संचालन।
गहरे पानी के बंदरगाह
उच्च ऊर्जा वाले अपतटीय लंगर लगाने की स्थितियों के लिए डिज़ाइन किया गया।
क्यों चुनें Hongruntong समुद्री
उच्च क्षमता डिजाइन विशेषज्ञता
अति बड़े जहाजों के लिए फेंडर सिस्टम के डिजाइन में व्यापक अनुभव उच्च ऊर्जा के विश्वसनीय प्रदर्शन सुनिश्चित करता है।
परिमित तत्व विश्लेषण समर्थन
तनाव वितरण और विरूपण विशेषताओं को मान्य करने के लिए उन्नत सिमुलेशन उपकरणों का उपयोग किया जाता है।
बड़े पैमाने पर उत्पादन क्षमता
विनिर्माण सुविधाएं लगातार गुणवत्ता नियंत्रण के साथ ओवरसाइज फेंडरों के उत्पादन का समर्थन करती हैं।
अंतरराष्ट्रीय मानकों का सख्ती से पालन
उत्पादों का निर्माण समुद्री इंजीनियरिंग के मान्यता प्राप्त दिशानिर्देशों के अनुसार किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
1क्या शंकु रबर फेंडर एलएनजी टर्मिनलों के लिए उपयुक्त हैं?
हां, इन्हें एलएनजी संयंत्रों में आवश्यक नियंत्रित प्रतिक्रिया बल के साथ उच्च ऊर्जा अवशोषण प्रदान करने के लिए डिज़ाइन किया गया है।
2वे किस आकार के जहाजों को समायोजित कर सकते हैं?
परियोजना की गणना के आधार पर इन्हें 200,000 डब्ल्यूडब्ल्यूटी से अधिक के जहाजों के लिए बनाया जा सकता है।
3क्या प्रतिक्रिया बल को अनुकूलित किया जा सकता है?
हां, डिजाइन चरण के दौरान प्रदर्शन मापदंडों को समायोजित किया जा सकता है।
4क्या वे फ्रंटल पैनलों के साथ एकीकरण का समर्थन करते हैं?
हां, वे भारी-भरकम पैनल प्रणालियों के साथ संगत हैं।
5बड़े आकारों के लिए विनिर्माण में कितना समय लगता है?
उत्पादन की समयसीमा आयामों पर निर्भर करती है लेकिन परियोजना आवश्यकताओं के अनुसार निर्धारित की जाती है।
