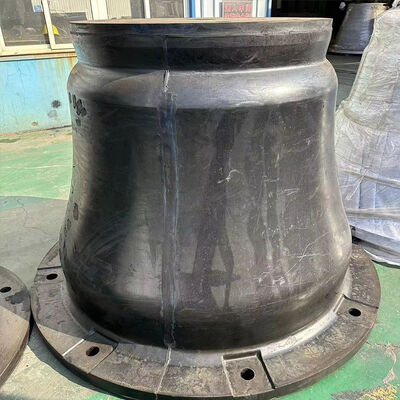

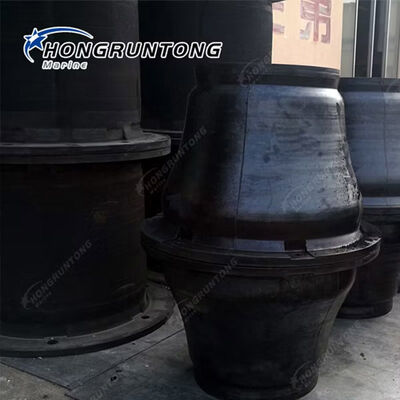

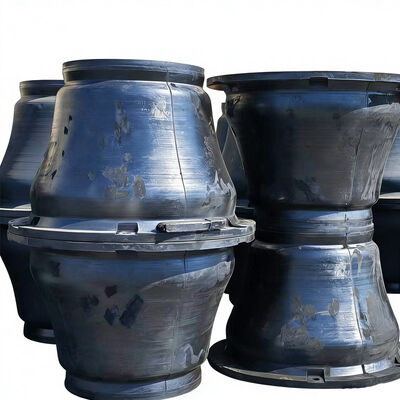

कोन रबर फेंडर उच्च ऊर्जा अवशोषण कम प्रतिक्रिया बल लंबा सेवा जीवन
विवरण
कोन रबर फेंडर आधुनिक भारी-भरकम बंदरगाह अवसंरचना के लिए इंजीनियर किए गए उन्नत उच्च-प्रदर्शन समुद्री बर्थिंग सुरक्षा प्रणालियाँ हैं। एक अनुकूलित शंक्वाकार बॉडी ज्यामिति के साथ डिज़ाइन किए गए, वे नियंत्रित प्रतिक्रिया बल के साथ असाधारण ऊर्जा अवशोषण दक्षता प्रदान करते हैं, जिससे वे कंटेनर टर्मिनलों और बल्क कार्गो बंदरगाहों जैसे उच्च-ऊर्जा बर्थिंग वातावरण के लिए आदर्श बन जाते हैं।
प्रबलित कार्बन ब्लैक और एंटी-एजिंग यौगिकों के साथ प्रीमियम मरीन-ग्रेड प्राकृतिक रबर से निर्मित, कोन रबर फेंडर उच्च तन्यता ताकत, उत्कृष्ट घर्षण प्रतिरोध और निरंतर चक्रीय लोडिंग के तहत दीर्घकालिक स्थायित्व प्रदान करते हैं। मानक आकार 300 मिमी से 2000 मिमी ऊंचाई तक होते हैं, जिसमें विस्तृत बर्थिंग ऊर्जा गणना और जहाज विनिर्देशों के आधार पर कस्टम कॉन्फ़िगरेशन उपलब्ध होते हैं।
शंक्वाकार डिज़ाइन अक्षीय, कोणीय और कतरनी भार के तहत स्थिर प्रदर्शन सुनिश्चित करता है, जिससे क्वे दीवारों पर संरचनात्मक तनाव कम होता है और जहाजों पर पतवार का दबाव कम होता है। उनका मॉड्यूलर डिज़ाइन स्टील फ्रंटल पैनल और यूएचएमडब्ल्यू-पीई पैड के साथ एकीकरण की अनुमति देता है, जिससे संपर्क वितरण बढ़ता है और सतह घर्षण कम होता है। ये फेंडर स्थायित्व, न्यूनतम रखरखाव आवश्यकताओं और लंबे परिचालन जीवनकाल के कारण महत्वपूर्ण जीवनचक्र लागत लाभ प्रदान करते हैं।
केस स्टडी - डीप वाटर कंटेनर टर्मिनल अपग्रेड
150,000 DWT तक के जहाजों को संभालने वाले एक डीप-वाटर कंटेनर टर्मिनल को बढ़ते जहाज के आकार और उच्च बर्थिंग ऊर्जा मांगों के कारण अपनी पुरानी फेंडर प्रणाली को अपग्रेड करने की आवश्यकता थी। पिछली बेलनाकार फेंडरों ने अत्यधिक विरूपण और असमान भार वितरण दिखाया, जिसके परिणामस्वरूप उच्च रखरखाव लागत और क्वे दीवार पर संरचनात्मक तनाव हुआ।
Hongruntong Marine ने विस्तृत ऊर्जा अवशोषण गणना के अनुसार इंजीनियर किए गए 1600H कोन रबर फेंडर की आपूर्ति की। सिस्टम में पतवार दबाव वितरण को अनुकूलित करने के लिए यूएचएमडब्ल्यू-पीई पैड के साथ स्टील फ्रंटल पैनल शामिल थे।
स्थापना के बाद, क्वे संरचना पर मापी गई प्रतिक्रिया बलों को उच्च ऊर्जा अवशोषण प्रदर्शन बनाए रखते हुए कम किया गया था। जहाज बर्थिंग संचालन अधिक स्थिर हो गया, विशेष रूप से ज्वारीय उतार-चढ़ाव और क्रॉसविंड स्थितियों के दौरान। रखरखाव अंतराल काफी बढ़ा दिए गए थे, और टर्मिनल ने बेहतर परिचालन सुरक्षा और कम दीर्घकालिक अवसंरचना तनाव की सूचना दी। सफल कार्यान्वयन ने भविष्य के बर्थ विस्तार चरणों के लिए दोहराने योग्य प्रदर्शन का प्रदर्शन किया।
विनिर्देश
| उत्पाद का नाम | कोन रबर फेंडर |
| ब्रांड का नाम | Hongruntong Marine |
| सामग्री | उच्च गुणवत्ता एनआर |
| मानक | PIANC, HGT |
| फेस पैड | UHMW-PE उपलब्ध |
| प्रमाणपत्र | BV, ABS, DNV, LR, SGS, RS, CCS |
| OEM / ODM | स्वागत है |

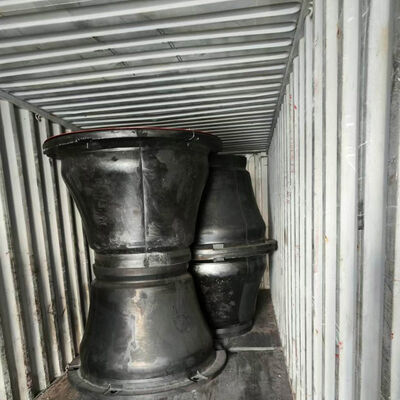

| पैकिंग विवरण | पीई प्लास्टिक बैग फिर पैलेट पर / आपके अनुरोध के अनुसार |
| उत्पादन क्षमता | 3000 पीसी प्रति माह |
| लीड टाइम | प्रोटोटाइप टूलिंग और नमूनों के लिए 7 दिन, उत्पादन मोल्ड के लिए 14 दिन, Moq के लिए 14-28 दिन |
| भुगतान की शर्तें | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| रबर विनिर्देश | ASTM D2000, SAE J200 |
| मॉडल | एच | एच | एफ | डी | क्यू | डब्ल्यू | डी-एम | डी-एन |
| कोन | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| एचएम-सीआरएफ300 | 300 | 13.5 | 255 | 450 | 195 | 405 | एम16 | 20 |
| एचएम-सीआरएफ350 | 350 | 25 | 300 | 570 | 235 | 510 | एम20 | 25 |
| एचएम-सीआरएफ400 | 400 | 18 | 340 | 600 | 260 | 540 | एम20 | 25 |
| एचएम-सीआरएफ500 | 500 | 25 | 425 | 750 | 325 | 675 | एम24 | 30 |
| एचएम-सीआरएफ600 | 600 | 27 | 510 | 900 | 390 | 810 | एम24 | 30 |
| एचएम-सीआरएफ700 | 700 | 32 | 585 | 1050 | 455 | 945 | एम30 | 38 |
| एचएम-सीआरएफ800 | 800 | 36 | 680 | 1200 | 520 | 1080 | एम36 | 44 |
| एचएम-सीआरएफ900 | 900 | 41 | 765 | 1350 | 585 | 1215 | एम36 | 44 |
| एचएम-सीआरएफ1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | एम42 | 56 |
| एचएम-सीआरएफ1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | एम36 | 44 |
| एचएम-सीआरएफ1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | एम42 | 50 |
| एचएम-सीआरएफ1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | एम42 | 56 |
| एचएम-सीआरएफ1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | एम42 | 50 |
| एचएम-सीआरएफ1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | एम48 | 60 |
| एचएम-सीआरएफ1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | एम48 | 60 |
| एचएम-सीआरएफ1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | एम48 | 70 |
| एचएम-सीआरएफ1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | एम56 | 76 |
| एचएम-सीआरएफ2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | एम56 | 76 |
विशेषताएं
उच्च ऊर्जा अवशोषण दक्षता
शंक्वाकार ज्यामिति भार के तहत प्रगतिशील विरूपण की अनुमति देती है, जिससे फेंडर नियंत्रित प्रतिक्रिया बल स्तरों को बनाए रखते हुए पर्याप्त गतिज ऊर्जा को अवशोषित कर पाता है। पारंपरिक सेल या बेलनाकार फेंडरों की तुलना में, ऊर्जा-से-प्रतिक्रिया अनुपात में काफी सुधार हुआ है। यह बंदरगाह संरचनाओं पर अत्यधिक तनाव डाले बिना बेहतर जहाज सुरक्षा सुनिश्चित करता है। अनुकूलित आकार बार-बार बर्थिंग चक्रों के दौरान संरचनात्मक विश्वसनीयता को बढ़ाते हुए चरम तनाव एकाग्रता को भी कम करता है।
कोणीय और कतरनी भार के तहत बेहतर प्रदर्शन
कोन रबर फेंडर जटिल लोडिंग स्थितियों जैसे तिरछे जहाज के दृष्टिकोण और ज्वारीय भिन्नताओं के तहत भी संरचनात्मक अखंडता बनाए रखते हैं। चौड़ा स्थिर आधार बकलिंग और असमान विरूपण को रोकता है। यह उच्च-यातायात बंदरगाहों में विशेष रूप से महत्वपूर्ण है जहां जहाज संरेखण हमेशा पूरी तरह से लंबवत नहीं हो सकता है। फेंडर लगातार ऊर्जा अवशोषण सुनिश्चित करते हुए कई संपीड़न कोणों पर अनुमानित प्रदर्शन बनाए रखता है।
उन्नत रबर कंपाउंड टेक्नोलॉजी
रबर कंपाउंड को कार्बन ब्लैक और एंटी-ऑक्सीडेशन एडिटिव्स के साथ प्रबलित उच्च-ग्रेड प्राकृतिक रबर के साथ तैयार किया गया है। यह संरचना उच्च तन्यता ताकत, उत्कृष्ट आंसू प्रतिरोध और उत्कृष्ट थकान प्रदर्शन प्रदान करती है। यूवी विकिरण, ओजोन एक्सपोजर और खारे पानी के क्षरण के प्रतिरोध से कठोर समुद्री जलवायु में दीर्घकालिक स्थिरता सुनिश्चित होती है। प्रयोगशाला संपीड़न परीक्षण विस्तारित चक्रीय लोडिंग के बाद भी लगातार यांत्रिक व्यवहार की पुष्टि करते हैं।
कम जीवनचक्र लागत के साथ लंबा सेवा जीवन
कोन रबर फेंडर स्थायित्व और कम रखरखाव आवृत्ति के लिए डिज़ाइन किए गए हैं। उनकी संरचनात्मक स्थिरता और थकान प्रतिरोध समय से पहले क्रैकिंग या स्थायी विरूपण को रोकते हैं। जब ठीक से स्थापित किया जाता है, तो सिस्टम 15 से 20 साल से अधिक का सेवा जीवन प्राप्त कर सकता है। कम निरीक्षण अंतराल और न्यूनतम प्रतिस्थापन आवश्यकताओं से बंदरगाह ऑपरेटरों के लिए कुल जीवनचक्र लागत काफी कम हो जाती है।
अनुप्रयोग
कंटेनर और बल्क कार्गो टर्मिनल
उच्च क्षमता वाले बर्थ के लिए डिज़ाइन किया गया है जो डॉकिंग संचालन के दौरान महत्वपूर्ण गतिज ऊर्जा वाले बड़े विस्थापन वाले जहाजों को संभालते हैं।
अपतटीय और ऊर्जा टर्मिनल
तेल, गैस और एलएनजी सुविधाओं के लिए उपयुक्त है जहां संवेदनशील लोडिंग उपकरणों की सुरक्षा के लिए नियंत्रित प्रतिक्रिया बलों की आवश्यकता होती है।
नौसेना और सरकारी डॉक
रक्षा और तटरक्षक सुविधाओं में लागू किया जाता है जहां सुरक्षा मार्जिन और संरचनात्मक विश्वसनीयता महत्वपूर्ण होती है।
Hongruntong Marine क्यों चुनें
पेशेवर इंजीनियरिंग गणना सहायता
Hongruntong Marine जहाज विस्थापन, दृष्टिकोण वेग, पर्यावरणीय परिस्थितियों और बर्थ कॉन्फ़िगरेशन के आधार पर पूर्ण बर्थिंग ऊर्जा विश्लेषण प्रदान करता है। विस्तृत तकनीकी रिपोर्ट सही फेंडर चयन और अनुकूलित प्रदर्शन सुनिश्चित करती है। इंजीनियरिंग सहायता अंतरराष्ट्रीय डिजाइन सिफारिशों के साथ संरेखित होती है, जो विश्वसनीय सिस्टम प्रदर्शन सुनिश्चित करती है।
सख्त विनिर्माण और परीक्षण मानक
प्रत्येक फेंडर व्यापक गुणवत्ता निरीक्षण से गुजरता है जिसमें आयामी सत्यापन, कठोरता परीक्षण, तन्यता ताकत परीक्षण और संपीड़न प्रदर्शन सत्यापन शामिल हैं। उत्पादन सभी इकाइयों में लगातार घनत्व और संरचनात्मक अखंडता सुनिश्चित करने के लिए नियंत्रित मोल्डिंग प्रक्रियाओं का पालन करता है।
अनुकूलन और परियोजना अनुकूलनशीलता
कंपनी विशेष रबर फॉर्मूलेशन, एम्बेडेड स्टील प्लेट्स, कस्टम बोल्ट लेआउट और एकीकृत फ्रंटल पैनल सिस्टम सहित लचीले अनुकूलन विकल्प प्रदान करती है। यह अनुकूलनशीलता नई निर्माण और रेट्रोफिट परियोजनाओं दोनों के साथ संगतता सुनिश्चित करती है।
दीर्घकालिक तकनीकी सहायता और विश्वसनीयता
Hongruntong Marine स्थापना मार्गदर्शन, तकनीकी दस्तावेज और अनुवर्ती परामर्श सेवाएं प्रदान करता है। ग्राहकों को विश्वसनीय वितरण कार्यक्रम, लगातार उत्पाद गुणवत्ता और बंदरगाह विस्तार परियोजनाओं के लिए दीर्घकालिक सहयोग समर्थन से लाभ होता है।
अक्सर पूछे जाने वाले प्रश्न
1. मैं अपनी परियोजना के लिए सही कोन रबर फेंडर आकार कैसे निर्धारित करूं?
सही आकार विस्तृत बर्थिंग ऊर्जा गणना के माध्यम से निर्धारित किया जाता है जो जहाज विस्थापन, दृष्टिकोण वेग, पर्यावरणीय परिस्थितियों, बर्थ कॉन्फ़िगरेशन और क्वे संरचना की स्वीकार्य प्रतिक्रिया बल सीमाओं पर विचार करता है। चयन से पहले पेशेवर इंजीनियरिंग विश्लेषण की पुरजोर सिफारिश की जाती है।
2. क्या कोन रबर फेंडर कोणीय बर्थिंग स्थितियों में प्रदर्शन बनाए रख सकते हैं?
हां, शंक्वाकार ज्यामिति को विशेष रूप से कोणीय संपीड़न और कतरनी भार के तहत भी स्थिर और अनुमानित ऊर्जा अवशोषण प्रदान करने के लिए डिज़ाइन किया गया है, जिससे ज्वारीय और क्रॉसविंड वातावरण में लगातार प्रदर्शन सुनिश्चित होता है।
3. कोन रबर फेंडर का अपेक्षित सेवा जीवन क्या है?
उचित स्थापना और सामान्य परिचालन स्थितियों के तहत, कोन रबर फेंडर अपने थकान प्रतिरोधी रबर कंपाउंड और मजबूत संरचनात्मक डिजाइन के कारण 15 से 20 साल का सेवा जीवन प्राप्त कर सकते हैं।
4. क्या विशेष बंदरगाह आवश्यकताओं के लिए अनुकूलित विनिर्देश उपलब्ध हैं?
हां, परियोजना-विशिष्ट इंजीनियरिंग आवश्यकताओं के अनुसार अनुकूलित ऊंचाई, आधार व्यास, बोल्ट पैटर्न, एम्बेडेड प्लेट्स और कंपाउंड फॉर्मूलेशन का निर्माण किया जा सकता है।
5. क्या कोन रबर फेंडर को बार-बार रखरखाव की आवश्यकता होती है?
नहीं, उन्हें न्यूनतम रखरखाव की आवश्यकता होती है। आवधिक दृश्य निरीक्षण और फास्टनिंग जांच आम तौर पर पर्याप्त होती है, क्योंकि रबर कंपाउंड पहनने, उम्र बढ़ने और पर्यावरणीय गिरावट के लिए अत्यधिक प्रतिरोधी है।
