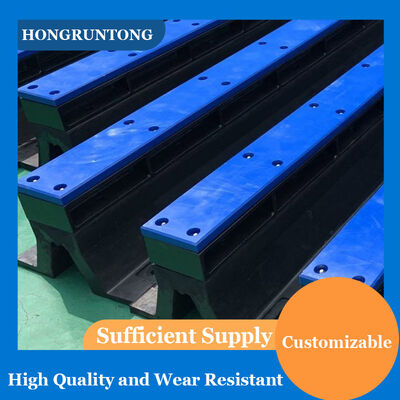

वी प्रकार के फेंडर कॉम्पैक्ट डिजाइन मजबूत झटके प्रतिरोधक मौसम प्रतिरोधी प्रदर्शन
विवरण

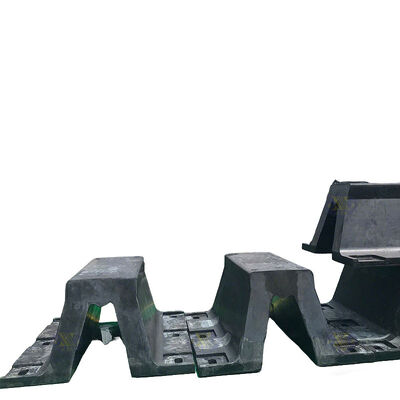

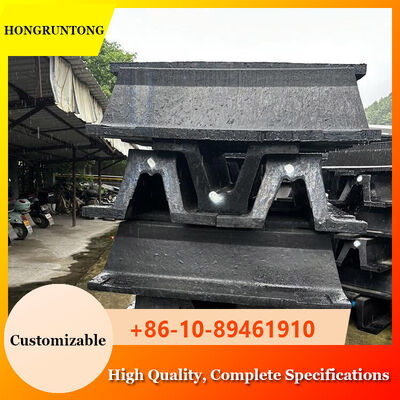

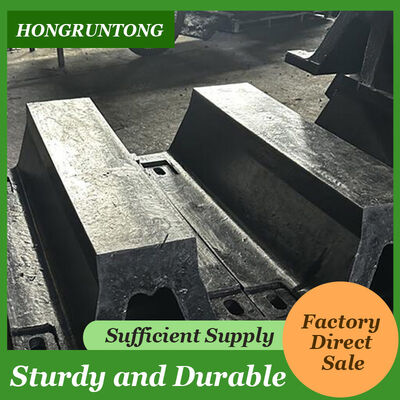

आर्क रबर फेंडर को विशेष रूप से शिपयार्ड और समुद्री निर्माण सुविधाओं के लिए डिज़ाइन किया गया है जहां बड़े विस्थापन वाले जहाज उच्च तात्कालिक लंगर ऊर्जा उत्पन्न करते हैं।परीक्षण बर्थिंग, और प्रारंभिक डॉकिंग संचालन, प्रभाव भार अक्सर अधिक होते हैं और नियमित बंदरगाह संचालन की तुलना में कम अनुमानित होते हैं।संरचनात्मक स्थिरता बनाए रखते हुए इसे अचानक ऊर्जा चोटी को अवशोषित करने की अनुमति देता है.
फेंडर उच्च शक्ति प्राकृतिक रबर यौगिकों उच्च भार प्रतिरोध और तेजी से लोच वसूली के लिए इंजीनियर से निर्मित है।बिना क्रैकिंग के उच्च प्रभाव बल, अत्यधिक स्थायी विरूपण, या यांत्रिक प्रदर्शन की हानि। सामग्री संरचना घर्षण और पर्यावरण उम्र बढ़ने के लिए मजबूत प्रतिरोध भी प्रदान करती है,जो खुले शिपयार्ड वातावरण में महत्वपूर्ण है.
संरचनात्मक दृष्टिकोण से, मेहराब प्रोफाइल नौका तट की दीवार के साथ भार वितरण में सुधार करता है और निर्धारण बिंदुओं पर तनाव एकाग्रता को रोकता है। The fender can be supplied with heavy-duty steel mounting plates and reinforced anchoring systems to accommodate the high reaction forces generated during vessel launching and berthing of newly built shipsइसका मजबूत और कॉम्पैक्ट डिजाइन स्लिपवे, फिटिंग डेक और ड्राई डॉक प्रवेश द्वारों के साथ स्थापना की अनुमति देता है।
शिपयार्ड संचालन में, आर्क रबर फेंडर नए निर्मित जहाजों की सुरक्षा में महत्वपूर्ण भूमिका निभाते हैं।उनकी विश्वसनीयता, स्थायित्व, विश्वसनीयता, स्थायित्व,और अनुमानित प्रदर्शन उन्हें बड़े वाणिज्यिक जहाजों और समुद्री संरचनाओं को संचालित करने वाले शिपयार्ड के लिए पसंदीदा समाधान बनाते हैं.
केस स्टडी
थोक वाहक और टैंकरों के निर्माण में विशेषज्ञता रखने वाले एक प्रमुख शिपयार्ड को अपने फिटिंग-आउट केय के साथ एक उन्नत फेंडर सिस्टम की आवश्यकता थी, जहां 40,000 से 80, 000 के बीच नए निर्मित जहाज थे।000 डब्ल्यूडब्ल्यूटी को अंतिम उपकरण और समुद्री परीक्षण की तैयारी के लिए बंदरगाह पर रखा गयाप्रक्षेपण के पश्चात आरंभिक लंगर लगाने के दौरान, जहाज सीमित गतिशीलता के तहत नौका के पास पहुंचे।जिसके परिणामस्वरूप मौजूदा फेंडर सिस्टम पर उच्च तत्काल प्रभाव बल और असमान भार वितरण होता है.
हांग्रंटोंग मरीन ने बड़े, नवनिर्मित जहाजों से जुड़ी उच्च लंगर ऊर्जाओं को समायोजित करने के लिए डिज़ाइन किए गए भारी शुल्क वाले आर्क रबर फेंडर्स की आपूर्ति की।डैश संरचना पर प्रतिक्रिया बलों को सीमित करते हुए प्रभावी ऊर्जा अवशोषण सुनिश्चित करने के लिए अनुभाग की ऊंचाई और अनुकूलित रबर कठोरता के साथ फैंडर का चयन किया गया थाचरम भार के दौरान संरचनात्मक विश्वसनीयता बढ़ाने के लिए प्रबलित इस्पात माउंटिंग प्लेट और मजबूत एंकरिंग सिस्टम शामिल किए गए।
स्थापना के बाद, शिपयार्ड ने प्रारंभिक लंगर लगाने के संचालन के दौरान नियंत्रण और सुरक्षा में सुधार की सूचना दी। प्रभाव बल प्रभावी ढंग से अवशोषित किए गए थे,जहाज के पतवार और घाट की दीवार दोनों पर तनाव को कम करनाकई जहाजों के प्रक्षेपण और लंगर लगाने के चक्रों के दौरान, फैंडर्स ने बिना किसी दृश्य क्षति या अत्यधिक पहनने के स्थिर विरूपण व्यवहार बनाए रखा।शिपयार्ड ने फेंडर क्षति से संबंधित निरीक्षण और मरम्मत कार्य में कमी की सूचना दी, और इस समाधान को तब से सुविधा के भीतर अतिरिक्त फिटिंग-आउट बर्थ के लिए एक मानक विनिर्देश के रूप में अपनाया गया है।
विनिर्देश
|
उत्पाद का नाम |
आर्क रबर फेंडर |
|
|
सामग्री |
प्राकृतिक रबर, सिलिकॉन रबर |
|
|
रंग |
काला या अनुकूलित |
|
|
सतह |
चिकनी |
|
|
आकार |
ऊँचाई |
200-1000 मिमी |
|
लम्बाई |
1000-3500 मिमी |
|
|
सभी आकार अनुकूलित किए जा सकते हैं |
||
|
भौतिक गुण |
पोलीमर सामग्री |
१००% कुंवारी |
|
कार्य तापमान |
-50°C~240°C |
|
|
तन्य शक्ति |
≥16 एमपीए |
|
|
घनत्व |
90+/-5 प्रति 100 मिमी |
|
|
कठोरता |
50-70 (किनारा A) |
|
|
लम्बाई |
≥400% |
|
|
विशेषताएं |
1उच्च तापमान प्रतिरोधी के माध्यम से |
|
|
2. उत्कृष्ट आंसू प्रतिरोधी, तेल प्रतिरोधी, उम्र बढ़ने प्रतिरोधी |
||
|
3औद्योगिक एसिड और क्षार प्रतिरोधी और अच्छा लोचदार |
||
|
4पीआईएएनसी2002 के अनुसार निर्मित |
||
|
आवेदन |
बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बार |
|
|
मॉडल |
W |
बी |
F |
सी |
H |
|
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
एचएम-एआरएफ250H |
500 |
410 |
175 |
160 |
250 |
|
एचएम-एआरएफ300H |
600 |
490 |
225 |
196 |
300 |
|
एचएम-एआरएफ400H |
800 |
670 |
300 |
260 |
400 |
|
एचएम-एआरएफ500H |
1000 |
840 |
375 |
325 |
500 |
|
एचएम-एआरएफ600H |
1200 |
1010 |
450 |
390 |
600 |
|
एचएम-एआरएफ800H |
1600 |
1340 |
600 |
520 |
800 |
|
एचएम-एआरएफ1000H |
2000 |
1680 |
750 |
650 |
1000 |
विशेषताएं
उच्च तात्कालिक प्रभाव के तहत बेहतर प्रदर्शन
आर्क रबर फेंडर्स जहाज के लॉन्चिंग और पहली बार लंगर लगाने के दौरान उत्पन्न अचानक, उच्च ऊर्जा वाले प्रभावों को अवशोषित करने में सक्षम हैं। आर्क ज्यामिति तेजी से और नियंत्रित विरूपण की अनुमति देती है,चौंकाने वाले भारों को सीधे घाट संरचना में स्थानांतरित होने से रोकना.
बड़े स्थान के जहाजों के लिए उच्च भार वहन क्षमता
बड़े वाणिज्यिक जहाजों के लिए डिज़ाइन किया गया, फेंडर प्रणाली लोड-बेयरिंग क्षमता में वृद्धि प्रदान करती है जबकि लोचदार वसूली को बनाए रखती है।यह सीमित गतिशीलता वाले जहाजों को संभालने पर भी विश्वसनीय प्रदर्शन सुनिश्चित करता है.
संरचनात्मक सुदृढीकरण और सुरक्षित स्थिरता
भारी शुल्क वाले इस्पात माउंटिंग प्लेट और लंगर विकल्प उपलब्ध हैं ताकि यह सुनिश्चित किया जा सके कि चरम लोडिंग स्थितियों में फेंडर सुरक्षित रूप से स्थिर रहे।यह महत्वपूर्ण संचालन के दौरान ढीला या संरचनात्मक विफलता के जोखिम को कम करता है.
खुले शिपयार्ड वातावरण में दीर्घकालिक स्थायित्व
रबर यौगिक घर्षण, मौसम और थकान के प्रतिरोध प्रदान करता है, सूर्य के प्रकाश के संपर्क में आने, तापमान में भिन्नता के बावजूद लगातार प्रदर्शन सुनिश्चित करता है,और शिपयार्ड सेटिंग्स में आम यांत्रिक तनाव.
आवेदन
जहाज़ का प्रक्षेपण और आरंभिक लंगर लगाना
आर्क रबर फेंडर जहाज के प्रक्षेपण और पहली बार लंगर लगाने के दौरान आवश्यक सुरक्षा प्रदान करते हैं, जहां प्रभाव भार अक्सर उच्च और अप्रत्याशित होते हैं।
बंदरगाहों और समुद्री परीक्षण के लिए तैयार करने वाले क्षेत्रों का निर्माण
ये फेंडर उपकरण, निरीक्षण और परीक्षण की तैयारी के चरणों के दौरान नवनिर्मित जहाजों के सुरक्षित डॉकिंग का समर्थन करते हैं।
सूखी डॉक और मरम्मत सुविधा के प्रवेश द्वार
डॉक के प्रवेश द्वारों पर स्थापित, आर्क रबर फेंडर डॉकिंग और अनडॉकिंग संचालन के दौरान बड़े जहाजों का मार्गदर्शन और सुरक्षा करने में मदद करते हैं।
क्यों चुनें Hongruntong समुद्री
शिपयार्ड परियोजनाओं के साथ व्यापक अनुभव
हांग्रंटोंग मरीन ने दुनिया भर के कई शिपयार्डों को फेंडर सिस्टम की आपूर्ति की है। जहाज निर्माण प्रक्रियाओं की हमारी समझ हमें महत्वपूर्ण हैंडलिंग चरणों के अनुरूप समाधान प्रदान करने की अनुमति देती है।
उच्च जोखिम वाले परिचालनों के लिए इंजीनियरिंग समाधान
हम विशेष रूप से उच्च प्रभाव परिदृश्यों के लिए फेंडर सिस्टम डिजाइन करते हैं, जहाज के लॉन्च और बड़े जहाज के लंगर के दौरान पर्याप्त सुरक्षा मार्जिन और अनुमानित प्रदर्शन सुनिश्चित करते हैं।
उच्च गुणवत्ता वाली सामग्री और निर्माण
केवल उच्च श्रेणी के रबर यौगिकों और समुद्री-प्रमाणित इस्पात घटकों का उपयोग किया जाता है, जो निरंतर गुणवत्ता और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
उत्तरदायी तकनीकी और परियोजना समर्थन
डिजाइन परामर्श से लेकर स्थापना मार्गदर्शन तक, हांग्रंटोंग मरीन परियोजना के सुचारू निष्पादन और विश्वसनीय संचालन सुनिश्चित करने के लिए व्यापक सहायता प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न
1क्या आर्क रबर फेंडर जहाज के प्रक्षेपण के प्रभावों को संभाल सकता है?
हां, जब इसे सही ढंग से चुना जाता है, तो यह जहाज के प्रक्षेपण और प्रारंभिक लंगर लगाने के दौरान उत्पन्न होने वाले उच्च तत्काल भार को अवशोषित करने में सक्षम होता है।
2क्या फेंडर नए निर्मित बड़े जहाजों के लिए उपयुक्त है?
इसका उपयोग आमतौर पर थोक वाहक, टैंकर और अन्य बड़े जहाजों के लिए फिटिंग और परीक्षण चरणों के दौरान किया जाता है।
3शिपयार्ड के उपयोग के लिए किस प्रकार के फिक्सिंग विकल्प उपलब्ध हैं?
भारी-भरकम माउंटिंग प्लेट और प्रबलित लंगर प्रणाली को शिपयार्ड संरचनाओं के अनुरूप आपूर्ति की जा सकती है।
4बार-बार उच्च प्रभाव घटनाओं के तहत फेंडर कैसे प्रदर्शन करता है?
फेंडर बार-बार उच्च ऊर्जा के प्रभावों के तहत लोचदार वसूली और संरचनात्मक अखंडता बनाए रखता है।
5क्या एक ही फेंडर डिजाइन को कई बर्थों के लिए पुनः उपयोग किया जा सकता है?
हां, एक बार सत्यापित होने के बाद, डिजाइन को समान शिपयार्ड के गश्ती स्थलों और परियोजनाओं में दोहराया जा सकता है।
