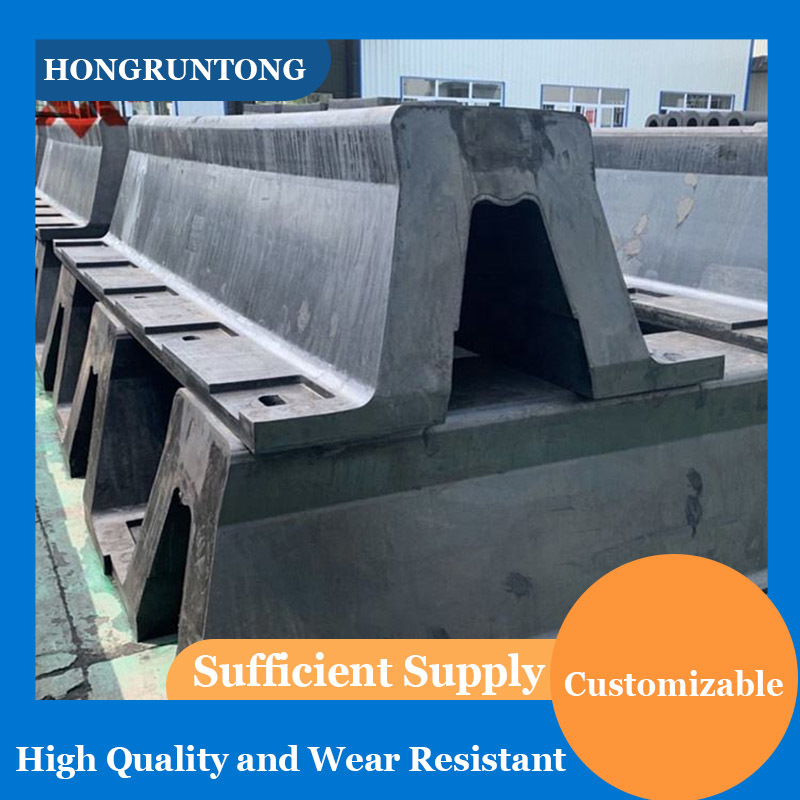

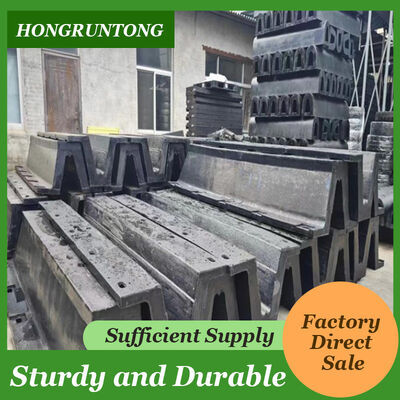

आर्क रबर फेंडर समान बल वितरण कम रखरखाव उच्च संपीड़न लचीलापन
विवरण
Arch Rubber Fender is engineered to meet the demanding requirements of offshore facilities and heavy marine operations where vessels with high displacement and variable berthing conditions are involvedविशिष्ट चाप के आकार की संरचना फेंडर को नियंत्रित और अनुमानित प्रतिक्रिया बलों को बनाए रखते हुए पर्याप्त लंगर ऊर्जा को अवशोषित करने की अनुमति देती है।समुद्री बुनियादी ढांचे और जहाजों दोनों के लिए संरचनात्मक सुरक्षा सुनिश्चित करना.
फेंडर शरीर का निर्माण उच्च भार सहन क्षमता और दीर्घकालिक थकान प्रतिरोध के लिए विशेष रूप से विकसित प्रीमियम ग्रेड प्राकृतिक रबर यौगिकों का उपयोग करके किया जाता है।ये सामग्री निरंतर संपीड़न के तहत स्थिर यांत्रिक गुणों को बनाए रखते हैं, बड़े विरूपण और कठोर पर्यावरणीय जोखिम, जिसमें नमक छिड़काव, पराबैंगनी विकिरण और तापमान भिन्नताएं शामिल हैं जो आमतौर पर अपतटीय वातावरण में पाए जाते हैं।
संरचनात्मक रूप से, मेहराब प्रोफाइल पार्श्व स्थिरता को बढ़ाता है और विषम भार के तहत झुकने से रोकता है,जो अक्सर अपतटीय लंगर लगाने के दौरान सामने आते हैं जब जहाज असमान कोणों पर आते हैंफेंडर को प्रबलित इस्पात फ्रेम, फ्रंटल पैनल और कम घर्षण वाले यूएचएमडब्ल्यू-पीई सामना करने वाले पैड के साथ आपूर्ति की जा सकती है ताकि बड़े पतवार संपर्क क्षेत्रों को समायोजित किया जा सके और पोत की गति के दौरान कतरनी बल को कम किया जा सके।
अपतटीय टर्मिनलों, सेवा ठिकानों और भारी शुल्क वाली समुद्री सुविधाओं में, आर्क रबर फेंडर एक विश्वसनीय सुरक्षात्मक इंटरफ़ेस प्रदान करते हैं जो परिचालन जोखिम को कम करता है, महत्वपूर्ण बुनियादी ढांचे की रक्षा करता है,और सुरक्षित और कुशल समुद्री संचालन का समर्थन करता हैउनका मजबूत डिजाइन और सिद्ध प्रदर्शन उन्हें न्यूनतम रखरखाव हस्तक्षेप के साथ चुनौतीपूर्ण वातावरण में दीर्घकालिक तैनाती के लिए उपयुक्त बनाता है।
केस स्टडी
तेल और गैस अन्वेषण गतिविधियों का समर्थन करने वाले एक अपतटीय आपूर्ति आधार के लिए अपतटीय आपूर्ति जहाजों (ओएसवी) के लगातार लंगर लगाने में सक्षम एक फेंडर प्रणाली की आवश्यकता थी।लंगर संभालने वाले टग आपूर्ति जहाज (AHTS), और 15,000 से 35,000 DWT तक के विस्थापन वाले निर्माण सहायता जहाजों के लिए। बंदरगाह को हवा, धारा और लहरों के महत्वपूर्ण प्रभाव के साथ खुले समुद्र की स्थिति के संपर्क में रखा गया था,परिणामी परिवर्तनीय दृष्टिकोण कोण और उच्च स्थानीय लंगरदार भार.
हांग्रंटोंग मरीन ने एक भारी शुल्क वाली आर्क रबर फेंडर प्रणाली की आपूर्ति की, जिसे मौजूदा घाट संरचना के लिए स्वीकार्य प्रतिक्रिया बलों को बनाए रखते हुए उच्च लंगर ऊर्जाओं को संभालने के लिए डिज़ाइन किया गया था।उच्च प्रभाव भार के तहत स्थिर विरूपण सुनिश्चित करने के लिए बढ़ी हुई अनुभाग मोटाई और अनुकूलित रबर कठोरता के साथ फेंडर कॉन्फ़िगर किए गए थेस्थापना महत्वपूर्ण लंगर लगाने वाले क्षेत्रों के साथ की गई जहां जहाजों को अक्सर गतिशील पर्यावरणीय बलों के अधीन किया जाता था।
कार्यान्वयन के बाद, अपतटीय आधार में लंगर लगाने की सुरक्षा और परिचालन विश्वसनीयता में उल्लेखनीय सुधार देखा गया।विभिन्न दृष्टिकोण स्थितियों में फैंडरों ने लगातार प्रदर्शन किया, प्रभावी रूप से प्रभाव ऊर्जा को अवशोषित करता है और जहाज के संपर्क के दौरान पार्श्व आंदोलन को कम करता है।फेंडर सिस्टम में समय से पहले सामग्री के क्षरण या संरचनात्मक अस्थिरता के कोई संकेत नहीं थे।ऑपरेशनल फीडबैक ने लंगर लगाने के संचालन के दौरान बेहतर विश्वास और संरचनात्मक क्षति के जोखिम को कम करने की पुष्टि की।सुविधा के भीतर अतिरिक्त अपतटीय घाटों के लिए समान फेंडर कॉन्फ़िगरेशन को अपनाने के लिए.
विनिर्देश
|
उत्पाद का नाम |
आर्क रबर फेंडर |
|
|
सामग्री |
प्राकृतिक रबर, सिलिकॉन रबर |
|
|
रंग |
काला या अनुकूलित |
|
|
सतह |
चिकनी |
|
|
आकार |
ऊँचाई |
200-1000 मिमी |
|
लम्बाई |
1000-3500 मिमी |
|
|
सभी आकार अनुकूलित किए जा सकते हैं |
||
|
भौतिक गुण |
पोलीमर सामग्री |
१००% कुंवारी |
|
कार्य तापमान |
-50°C~240°C |
|
|
तन्य शक्ति |
≥16 एमपीए |
|
|
घनत्व |
90+/-5 प्रति 100 मिमी |
|
|
कठोरता |
50-70 (किनारा A) |
|
|
लम्बाई |
≥400% |
|
|
विशेषताएं |
1उच्च तापमान प्रतिरोधी के माध्यम से |
|
|
2. उत्कृष्ट आंसू प्रतिरोधी, तेल प्रतिरोधी, उम्र बढ़ने प्रतिरोधी |
||
|
3औद्योगिक एसिड और क्षार प्रतिरोधी और अच्छा लोचदार |
||
|
4पीआईएएनसी2002 के अनुसार निर्मित |
||
|
आवेदन |
बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बार |
|
|
मॉडल |
W |
बी |
F |
सी |
H |
|
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
एचएम-एआरएफ250H |
500 |
410 |
175 |
160 |
250 |
|
एचएम-एआरएफ300H |
600 |
490 |
225 |
196 |
300 |
|
एचएम-एआरएफ400H |
800 |
670 |
300 |
260 |
400 |
|
एचएम-एआरएफ500H |
1000 |
840 |
375 |
325 |
500 |
|
एचएम-एआरएफ600H |
1200 |
1010 |
450 |
390 |
600 |
|
एचएम-एआरएफ800H |
1600 |
1340 |
600 |
520 |
800 |
|
एचएम-एआरएफ1000H |
2000 |
1680 |
750 |
650 |
1000 |
विशेषताएं
भारी जहाजों के लिए उच्च ऊर्जा अवशोषण
आर्क रबर फेंडर को बड़े विस्थापन जहाजों द्वारा उत्पन्न उच्च स्तर की गतिज ऊर्जा को अवशोषित करने के लिए डिज़ाइन किया गया है। इसकी संरचनात्मक ज्यामिति गहरे और नियंत्रित संपीड़न की अनुमति देती है,उच्च ऊर्जा वाले लंगर लगाने की घटनाओं के दौरान भी प्रभाव को प्रभावी ढंग से कम करना.
अभ्यस्त और कोण भार के तहत स्थिर प्रदर्शन
अपतटीय लंगर लगाना अक्सर असमान संपर्क और सनकी भार शामिल होता है। आर्क के आकार की प्रोफ़ाइल पार्श्व स्थिरता को बढ़ाती है और अप्रत्याशित विरूपण को रोकती है,जटिल लोडिंग स्थितियों में विश्वसनीय प्रदर्शन बनाए रखना.
अपतटीय वातावरण के लिए बढ़ी हुई सामग्री प्रतिरोध
रबर यौगिक को नमकीन पानी, यूवी विकिरण और तापमान में उतार-चढ़ाव के लंबे समय तक जोखिम का सामना करने के लिए तैयार किया गया है।यह कठोर अपतटीय सेटिंग्स में दीर्घकालिक स्थायित्व और सुसंगत यांत्रिक गुण सुनिश्चित करता है.
भारी शुल्क फेंडर सिस्टम के साथ संगतता
आर्क रबर फेंडर्स को स्टील फ्रंटल फ्रेम, बड़े क्षेत्र के सामने वाले पैनल और कम घर्षण वाले पैड के साथ एकीकृत किया जा सकता है,अपतटीय और औद्योगिक समुद्री सुविधाओं के लिए उपयुक्त एक पूर्ण भारी शुल्क फेंडर प्रणाली का गठन.
आवेदन
अपतटीय आपूर्ति आधार और सेवा टर्मिनल
ये फेंडर ओएसवी, एएचटीएस जहाजों और कठिन अपतटीय वातावरण में काम करने वाले निर्माण सहायता जहाजों द्वारा उपयोग किए जाने वाले बर्थों की सुरक्षा के लिए आदर्श हैं।
भारी समुद्री औद्योगिक सुविधाएं
आर्क रबर फेंडर्स का व्यापक रूप से भारी उपकरण, मॉड्यूल और परियोजना कार्गो को संभालने वाले औद्योगिक बंदरगाहों में उपयोग किया जाता है जहां उच्च लंगर ऊर्जा की उम्मीद की जाती है।
खुलासा किए गए लंगर लगाने के स्थान
हवा, लहरों और धाराओं के अधीन स्थानों में, फेंडर के स्थिर विरूपण व्यवहार चुनौतीपूर्ण परिस्थितियों में सुरक्षित लंगर का समर्थन करते हैं।
क्यों चुनें Hongruntong समुद्री
ऑफशोर फेंडर अनुप्रयोगों में विशेषज्ञता
हांग्रंटोंग मरीन के पास अपतटीय और भारी समुद्री परियोजनाओं के लिए फेंडर सिस्टम की आपूर्ति करने का व्यापक अनुभव है। हमारी तकनीकी समझ वास्तविक परिचालन जोखिमों को संबोधित करने वाले समाधान सुनिश्चित करती है।
इंजीनियरिंग संचालित डिजाइन दृष्टिकोण
प्रत्येक फेंडर प्रणाली को विस्तृत लंगर ऊर्जा विश्लेषण और साइट-विशिष्ट परिस्थितियों के आधार पर डिज़ाइन किया गया है, जिससे इष्टतम प्रदर्शन और संरचनात्मक सुरक्षा सुनिश्चित होती है।
सख्त विनिर्माण मानक
हम कच्चे माल के चयन से लेकर अंतिम निरीक्षण तक, निर्माण प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण लागू करते हैं, जो कठिन अपतटीय वातावरण में विश्वसनीयता सुनिश्चित करता है।
दीर्घकालिक परिचालन सहायता
हमारी तकनीकी टीम फेंडर की सेवा जीवन के दौरान निरंतर प्रदर्शन सुनिश्चित करने के लिए व्यापक प्रलेखन, स्थापना सहायता और निरंतर सहायता प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
1क्या आर्क रबर फेंडर अपतटीय वातावरण के लिए उपयुक्त है?
हाँ, यह विशेष रूप से समुद्र के कठिन परिस्थितियों का सामना करने के लिए बनाया गया है, जिसमें लहरों, धाराओं और संक्षारक समुद्री वातावरण का सामना करना शामिल है।
2क्या फेंडर बड़े जहाजों से उच्च ऊर्जा वाले लंगर को संभाल सकता है?
उचित चयन और विन्यास के साथ, आर्क रबर फेंडर भारी अपतटीय जहाजों द्वारा उत्पन्न उच्च लंगर ऊर्जा को अवशोषित कर सकते हैं।
3कोण पर जहाज के दृष्टिकोण के तहत फेंडर कैसे प्रदर्शन करता है?
मेहराब प्रोफाइल बढ़ी हुई पार्श्व स्थिरता प्रदान करता है, जो विषम और कोण भार के तहत सुसंगत विरूपण की अनुमति देता है।
4फेंडर के साथ कौन से वैकल्पिक घटक उपलब्ध कराए जा सकते हैं?
स्टील फ्रंटल फ्रेम, यूएचएमडब्ल्यू-पीई फेसिंग पैड और कस्टम एंकरिंग सिस्टम को एक पूर्ण समाधान के हिस्से के रूप में प्रदान किया जा सकता है।
5क्या हांगरुंटोंग मरीन अपतटीय परियोजनाओं के लिए तकनीकी गणना प्रदान करता है?
हां, हमारी इंजीनियरिंग टीम अपतटीय अनुप्रयोगों के लिए लंगर लगाने की ऊर्जा गणना और प्रणाली डिजाइन में सहायता कर सकती है।
