डॉक फेंडर उच्च पहनने प्रतिरोध उत्कृष्ट प्रभाव अवशोषण टिकाऊ समुद्री ग्रेड रबर
विवरण

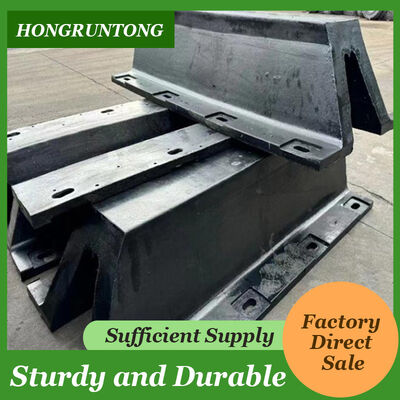

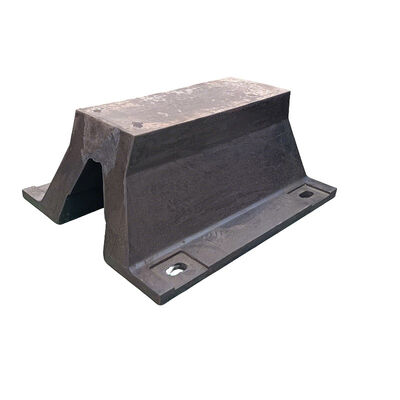

आर्क रबर फेंडर एक मजबूत समुद्री फेंडर प्रणाली है जिसे विशेष रूप से मध्यम से भारी शुल्क के लिए डिज़ाइन किया गया है जहां विश्वसनीय ऊर्जा अवशोषण, संरचनात्मक स्थिरता,और लंबे समय तक सेवा जीवन महत्वपूर्ण हैंइस फेंडर को एक घुमावदार आर्क प्रोफाइल के साथ डिज़ाइन किया गया है, यह प्रभावी रूप से व्यापक संपर्क क्षेत्र में प्रतिक्रिया बल वितरित करता है, जहाज के पतवार और घाट संरचना दोनों पर स्थानीय तनाव को कम करता है।
उच्च गुणवत्ता वाले प्राकृतिक रबर यौगिकों से निर्मित, उच्च लचीलापन और घर्षण प्रतिरोध के साथ, आर्क रबर फेंडर दोहराए गए संपीड़न चक्रों के तहत उत्कृष्ट प्रदर्शन प्रदान करता है।सामग्री संरचना कठोर समुद्री वातावरण में भी स्थिर यांत्रिक गुण सुनिश्चित करती है, जिसमें खारे पानी, यूवी विकिरण, तापमान में उतार-चढ़ाव और भारी यांत्रिक प्रभाव शामिल हैं।
फेंडर मानक ऊंचाइयों, लंबाई और फिक्सिंग कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला में उपलब्ध है, जिससे इसे विभिन्न पोत आकारों और लंगर की स्थिति को समायोजित करने की अनुमति मिलती है।इस्पात माउंटिंग प्लेट और लंगर बोल्ट सुरक्षित स्थापना और दीर्घकालिक संरचनात्मक अखंडता सुनिश्चित करने के लिए डिजाइन में एकीकृत हैं.
व्यावहारिक संचालन में आर्क रबर फेंडर ऊर्जा अवशोषण और प्रतिक्रिया बल के बीच एक इष्टतम संतुलन प्रदान करता है, जिससे यह शिपयार्ड, वाणिज्यिक बंदरगाहों, टग बर्थ,और अपतटीय सुविधाएंइसकी सरल लेकिन उच्च कुशल संरचना निरंतर सुरक्षा प्रदान करते हुए रखरखाव की आवश्यकताओं को कम करती है, जिससे अधिक सुरक्षित लंगर लगाने के संचालन और जीवन चक्र लागत में कमी आती है।
केस स्टडी
आर्क रबर फेंडर प्रणाली को दक्षिण पूर्व एशिया के एक तटीय शिपयार्ड में लागू किया गया था जो नियमित रूप से लगभग 8,000 से 12,000 DWT तक के विस्थापन के साथ बहुउद्देश्यीय कार्गो जहाजों को संभालता है।इस गश्ती स्थल का उपयोग जहाज निर्माण के दौरान अक्सर डक करने के लिए किया जाता है, मरम्मत और प्रसव से पहले निरीक्षण, जिसके परिणामस्वरूप विभिन्न दृष्टिकोण कोणों पर बार-बार लंगर लगाना पड़ता है।ऊर्जा अवशोषण में असंगति और रखरखाव आवश्यकताओं में वृद्धि के लिए अग्रणी, साथ ही पीक ऑपरेशनल पीरियड्स के दौरान केय संरचना पर स्थानीय तनाव के बारे में चिंताएं।
इन चुनौतियों से निपटने के लिए, हांग्रंटोंग मरीन ने विशेष रूप से बर्थ की परिचालन स्थितियों के लिए कॉन्फ़िगर किए गए आर्क रबर फेंडर्स की एक श्रृंखला की आपूर्ति की।फेंडर्स को अनुकूलित रबर कठोरता और प्रबलित स्टील माउंटिंग प्लेटों के साथ बनाया गया था ताकि दोहराए गए संपीड़न चक्रों के तहत स्थिर विरूपण व्यवहार सुनिश्चित किया जा सकेमॉड्यूलर व्यवस्था में एक 120 मीटर के के सेक्शन के साथ स्थापित, प्रणाली ने समान भार वितरण प्रदान किया और जहाज के संपर्क के दौरान पार्श्व स्थिरता में सुधार किया।
स्थापना के बाद, शिपयार्ड ने लंगर लगाने की सुरक्षा और परिचालन दक्षता में महत्वपूर्ण सुधार की सूचना दी। प्रभाव बल प्रभावी ढंग से अवशोषित किए गए थे,जहाजों के पतवारों और घाट संरचनाओं दोनों पर तनाव को कम करना18 महीने से अधिक के निरंतर संचालन के बाद, फैंडर्स ने असामान्य पहनने या स्थायी विरूपण के बिना स्थिर लोचदार वसूली का प्रदर्शन किया। रखरखाव अंतराल बढ़ाए गए थे,और डॉकिंग प्रक्रियाओं चिकनी हो गया, जिससे डाउनटाइम में कमी और कुल लागत बचत में योगदान मिलता है।उसी आर्क रबर फेंडर विन्यास को तब से सुविधा के भीतर अतिरिक्त बर्थ के लिए अपनाया गया है, इसी तरह के शिपयार्ड अनुप्रयोगों के लिए इसकी विश्वसनीयता और दोहराव की पुष्टि करता है।
विनिर्देश
|
उत्पाद का नाम |
आर्क रबर फेंडर |
|
|
सामग्री |
प्राकृतिक रबर, सिलिकॉन रबर |
|
|
रंग |
काला या अनुकूलित |
|
|
सतह |
चिकनी |
|
|
आकार |
ऊँचाई |
200-1000 मिमी |
|
लम्बाई |
1000-3500 मिमी |
|
|
सभी आकार अनुकूलित किए जा सकते हैं |
||
|
भौतिक गुण |
पोलीमर सामग्री |
१००% कुंवारी |
|
कार्य तापमान |
-50°C~240°C |
|
|
तन्य शक्ति |
≥16 एमपीए |
|
|
घनत्व |
90+/-5 प्रति 100 मिमी |
|
|
कठोरता |
50-70 (किनारा A) |
|
|
लम्बाई |
≥400% |
|
|
विशेषताएं |
1उच्च तापमान प्रतिरोधी के माध्यम से |
|
|
2. उत्कृष्ट आंसू प्रतिरोधी, तेल प्रतिरोधी, उम्र बढ़ने प्रतिरोधी |
||
|
3औद्योगिक एसिड और क्षार प्रतिरोधी और अच्छा लोचदार |
||
|
4पीआईएएनसी2002 के अनुसार निर्मित |
||
|
आवेदन |
बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बार |
|
|
मॉडल |
W |
बी |
F |
सी |
H |
|
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
एचएम-एआरएफ250H |
500 |
410 |
175 |
160 |
250 |
|
एचएम-एआरएफ300H |
600 |
490 |
225 |
196 |
300 |
|
एचएम-एआरएफ400H |
800 |
670 |
300 |
260 |
400 |
|
एचएम-एआरएफ500H |
1000 |
840 |
375 |
325 |
500 |
|
एचएम-एआरएफ600H |
1200 |
1010 |
450 |
390 |
600 |
|
एचएम-एआरएफ800H |
1600 |
1340 |
600 |
520 |
800 |
|
एचएम-एआरएफ1000H |
2000 |
1680 |
750 |
650 |
1000 |
विशेषताएं
नियंत्रित प्रतिक्रिया बल के साथ उच्च ऊर्जा अवशोषण
आर्क के आकार की ज्यामिति फेंडर को लोड के तहत प्रगतिशील रूप से विकृत करने की अनुमति देती है, नियंत्रित प्रतिक्रिया बलों को बनाए रखते हुए उच्च स्तर की गतिज ऊर्जा को अवशोषित करती है।यह विशेष रूप से सीमित भार सहन क्षमता वाले घाट संरचनाओं की सुरक्षा के लिए महत्वपूर्ण हैअत्यधिक तनाव के बिना प्रभाव को प्रभावी ढंग से कम करना सुनिश्चित करना।
लंबी सेवा जीवन के लिए टिकाऊ रबर यौगिक
रबर सामग्री घर्षण, थकान और पर्यावरण की गिरावट का सामना करने के लिए तैयार किया गया है।कठोर समुद्री वातावरण में स्थायी विकृति को कम करना और सेवा जीवन का विस्तार करना.
संरचनात्मक स्थिरता और भार वितरण
पारंपरिक ब्लॉक फेंडर्स की तुलना में, आर्क प्रोफाइल लंगर लगाने के दौरान बेहतर पार्श्व स्थिरता प्रदान करता है। व्यापक संपर्क क्षेत्र भार को अधिक समान रूप से वितरित करता है,जहाज के पतवार और माउंटिंग संरचनाओं दोनों पर स्थानीय तनाव को कम करना, जो समग्र प्रणाली की विश्वसनीयता को बढ़ाता है।
आसान स्थापना और कम रखरखाव
सरल संरचनात्मक डिजाइन मानक समुद्री-ग्रेड फास्टनरों का उपयोग करके सरल स्थापना की अनुमति देता है।न्यूनतम चलती भागों और मजबूत सामग्री गुणों से रखरखाव आवश्यकताओं में काफी कमी आती है, जिसके परिणामस्वरूप फेंडर के जीवनचक्र के दौरान कम परिचालन लागत होती है।
आवेदन
वाणिज्यिक बंदरगाह के गश्ती स्थल
आर्क रबर फेंडर का व्यापक रूप से सामान्य कार्गो, बल्क और बहुउद्देश्यीय टर्मिनलों में उपयोग किया जाता है जहां विभिन्न आकार के जहाज अक्सर बंदरगाह करते हैं।बार-बार पड़ने वाले धमाकों से निपटने की उनकी क्षमता उन्हें उच्च यातायात वाले घाट की दीवारों के लिए उपयुक्त बनाती है.
शिपयार्ड डॉकिंग और रखरखाव क्षेत्र
शिपयार्डों में, ये फेंडर जहाज निर्माण, मरम्मत और उपकरण के चरणों के दौरान विश्वसनीय सुरक्षा प्रदान करते हैं। वे विभिन्न पतवार के आकार और लंगर कोणों को समायोजित करते हैं,सीमित डॉकिंग वातावरण में सुरक्षित संचालन सुनिश्चित करना.
टग और सर्विस जहाजों के लिए बर्थ
उच्च आवृत्तियों और परिवर्तनीय गति पर लंगर लगाने वाले टगबोट और सेवा जहाजों के लिए, आर्क रबर फेंडर लगातार प्रदर्शन और स्थायित्व प्रदान करते हैं, फेंडर क्षति के कारण डाउनटाइम को कम करते हैं।
क्यों चुनें Hongruntong समुद्री
समुद्री फेंडर इंजीनियरिंग में सिद्ध विशेषज्ञता
हांग्रंटोंग मरीन के पास वैश्विक समुद्री और अपतटीय परियोजनाओं के लिए रबर फेंडर सिस्टम डिजाइन करने और आपूर्ति करने का व्यापक अनुभव है।हमारी इंजीनियर टीम वास्तविक दुनिया के लंगर लगाने की स्थिति को समझती है और परिचालन आवश्यकताओं को विश्वसनीय फेंडर समाधानों में अनुवाद करती है.
अनुकूलित डिजाइन क्षमता
हम जहाज की विशेषताओं, लंगर ऊर्जा गणना, और घाट संरचना बाधाओं के आधार पर अनुकूलित फेंडर डिजाइन प्रदान करते हैं। रबर कठोरता चयन से माउंट कॉन्फ़िगरेशन तक,प्रत्येक समाधान परियोजना विशिष्ट मांगों के लिए अनुकूलित है.
सख्त गुणवत्ता नियंत्रण और सामग्री चयन
सभी आर्क रबर फेंडर्स का निर्माण सावधानीपूर्वक चयनित रबर यौगिकों का उपयोग करके किया जाता है और आयाम और प्रदर्शन निरीक्षण से गुजरते हैं। यह निरंतर गुणवत्ता, अनुमानित प्रदर्शन सुनिश्चित करता है,और अंतरराष्ट्रीय समुद्री मानकों का अनुपालन.
व्यापक तकनीकी और बिक्री के बाद का समर्थन
उत्पाद आपूर्ति के अलावा, Hongruntong Marine तकनीकी प्रलेखन, स्थापना मार्गदर्शन और दीर्घकालिक समर्थन प्रदान करता है।पॉन्सिव सर्विस यह सुनिश्चित करती है कि ग्राहकों को डिजाइन से लेकर ऑपरेशन तक पूरे उत्पाद जीवनचक्र के दौरान सहायता प्राप्त हो।
अक्सर पूछे जाने वाले प्रश्न
1आर्क रबर फेंडर के कौन से आकार उपलब्ध हैं?
आर्क रबर फेंडर कई मानक ऊंचाइयों और लंबाई में उपलब्ध हैं, और परियोजना आवश्यकताओं के आधार पर कस्टम आयाम प्रदान किए जा सकते हैं।
2क्या भारी लंगर लगाने की स्थिति में फेंडर का बार-बार उपयोग किया जा सकता है?
हां, इन्हें दोहराए जाने वाले संपीड़न चक्रों के लिए डिज़ाइन किया गया है और लगातार भारी-भरकम उपयोग के तहत लोचदार वसूली बनाए रखता है।
3किस प्रकार की रबर सामग्री का प्रयोग किया जाता है?
घर्षण, थकान और समुद्री पर्यावरण के संपर्क में आने के प्रति उच्च प्रतिरोध के साथ उच्च गुणवत्ता वाले प्राकृतिक रबर का उपयोग किया जाता है।
4क्या इंस्टॉलेशन एक्सेसरीज शामिल हैं?
स्टील माउंटिंग प्लेट और एंकर बोल्ट कॉन्फ़िगरेशन एक पूर्ण फेंडर सिस्टम पैकेज के हिस्से के रूप में आपूर्ति की जा सकती है।
5क्या फेंडर समुद्री सुरक्षा मानकों का अनुपालन करते हैं?
फेंडरों का निर्माण प्रासंगिक अंतरराष्ट्रीय समुद्री इंजीनियरिंग प्रथाओं और गुणवत्ता नियंत्रण प्रक्रियाओं के अनुसार किया जाता है।
