रबर फ़ेंडर भारी शुल्क कुशनिंग एंटीकोरोशन स्थिर प्रदर्शन
विवरण

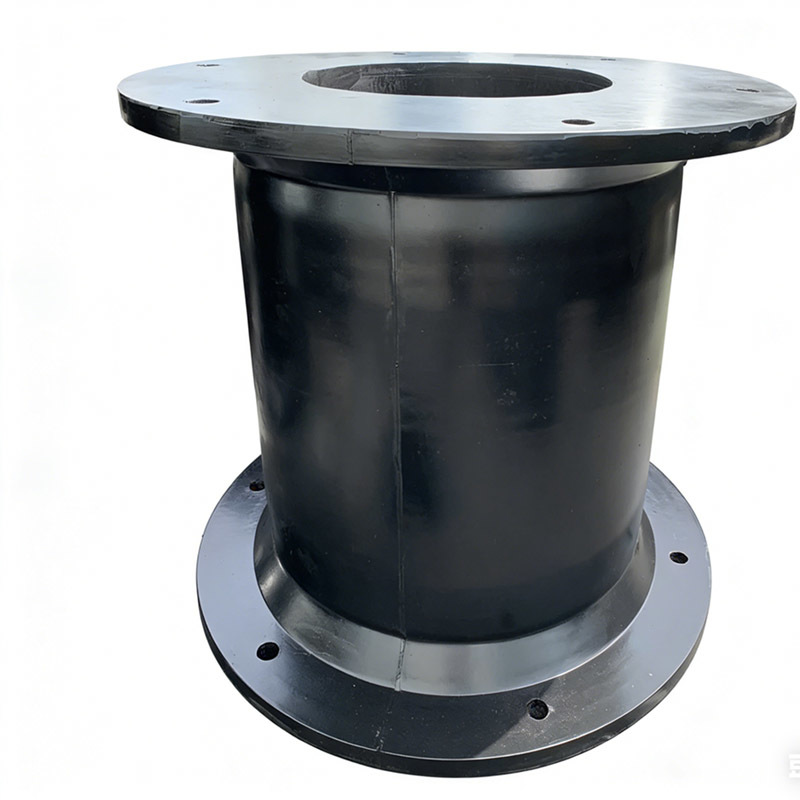

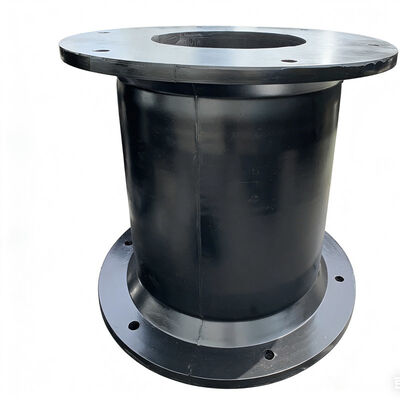

सेल रबर फ़ेंडर को चुनौतीपूर्ण समुद्री वातावरण में बेहतर ऊर्जा अवशोषण, संरचनात्मक स्थिरता और दीर्घकालिक प्रदर्शन प्रदान करने के लिए इंजीनियर किया गया है। उनकी खोखली बेलनाकार सेल संरचना बर्थिंग घटनाओं के दौरान समान रेडियल संपीड़न सुनिश्चित करती है, जिससे विभिन्न प्रकार के जहाजों के आकार, दृष्टिकोण गति और प्रभाव कोणों पर अनुमानित प्रतिक्रिया बल की अनुमति मिलती है। शंकु या बेलनाकार फ़ेंडरों के विपरीत, सेल डिज़ाइन रबर बॉडी और फ़्लैंज पर समान रूप से तनाव वितरित करता है, जिससे स्थानीयकृत विरूपण, कतरनी तनाव और समय से पहले रबर क्रैकिंग कम हो जाती है। यह एक अत्यधिक सुसंगत प्रतिक्रिया वक्र प्रदान करता है, जो घाट बुनियादी ढांचे और पोत पतवार दोनों की सुरक्षा के लिए आवश्यक है। फ़ेंडर सामग्री में एंटी-ओजोन, यूवी-स्थिर करने वाले और उम्र बढ़ने वाले प्रतिरोधी योजक के साथ समुद्री-ग्रेड प्राकृतिक और सिंथेटिक रबर मिश्रण शामिल हैं। ये गुण लोच को बनाए रखते हैं, स्थायी सेट को कम करते हैं, और हजारों बर्थिंग चक्रों के बाद भी थकान प्रतिरोध को बढ़ाते हैं। प्रबलित स्टील फ़्लैंज सटीक रूप से मशीन किए जाते हैं, जंग से सुरक्षित होते हैं, और दीर्घकालिक संरचनात्मक अखंडता सुनिश्चित करने के लिए रबर बॉडी में वल्केनाइज्ड होते हैं।
सेल ज्यामिति और प्रबलित फ्रंटल पैनल का संयोजन एक ऐसी प्रणाली बनाता है जो उच्च बर्थिंग ऊर्जा को संभालने में सक्षम है, जबकि पतवार के दबाव को कम करता है। फ्रंटल पैनल पर UHMW-PE पैड घर्षण को और कम करते हैं, पतवार कोटिंग्स की रक्षा करते हैं, और संपर्क वितरण में सुधार करते हैं। मॉड्यूलर डिज़ाइन प्रत्येक बर्थ की विशिष्ट ऊर्जा अवशोषण और प्रतिक्रिया बल आवश्यकताओं से मेल खाने के लिए फ़ेंडर की ऊंचाई, व्यास और विक्षेपण के अनुकूलन की अनुमति देता है। यह लचीलापन सेल फ़ेंडरों को थोक कार्गो, कंटेनर, टैंकर और एलएनजी बर्थ सहित विभिन्न प्रकार के टर्मिनलों के लिए उपयुक्त बनाता है।
केस स्टडी: दक्षिण पूर्व एशिया में पेट्रोकेमिकल जेट्टी
दक्षिण पूर्व एशिया में एक पेट्रोकेमिकल आयात/निर्यात टर्मिनल को बड़े रासायनिक टैंकरों को समायोजित करने के लिए अपने फ़ेंडर सिस्टम को अपग्रेड करने की आवश्यकता थी। मौजूदा शंकु फ़ेंडरों में त्वरित टूट-फूट, असमान संपीड़न और अप्रत्याशित पीक प्रतिक्रिया बल का अनुभव हो रहा था, जिससे बर्थिंग संरचना और टैंकर पतवार दोनों को खतरा था। होंगरुंटोंग मरीन को एक उच्च-क्षमता, विश्वसनीय समाधान प्रदान करने के लिए लगाया गया था।
इंजीनियरों ने टैंकर विस्थापन, दृष्टिकोण वेग, धनुष भड़कने वाले कोण, ज्वारीय भिन्नता और मौसमी तूफानों जैसे पर्यावरणीय कारकों को शामिल करते हुए एक व्यापक बर्थिंग ऊर्जा विश्लेषण किया। विश्लेषण में पीक ऊर्जा घटनाओं और असमान तनाव वितरण के क्षेत्रों की पहचान की गई। इस डेटा के आधार पर, होंगरुंटोंग ने प्रबलित स्टील फ़्लैंज और मोटे UHMW-PE फेस पैड वाले बड़े फ्रंटल पैनल के साथ भारी शुल्क वाले सेल रबर फ़ेंडरों की एक श्रृंखला का प्रस्ताव रखा। परिमित तत्व सिमुलेशन ने पुष्टि की कि फ़ेंडर सिस्टम पीक प्रतिक्रिया बलों को 20% से अधिक कम कर देगा और उच्च-ऊर्जा बर्थिंग के दौरान स्थिर संपीड़न बनाए रखेगा।
स्थापना निर्धारित रखरखाव खिड़कियों के भीतर पूरी की गई, फ़्लैंज और पैनलों के सटीक संरेखण के साथ पोत पतवारों के साथ समान संपर्क के लिए सत्यापित किया गया। 24 महीनों में स्थापना के बाद की निगरानी ने उत्कृष्ट प्रदर्शन की पुष्टि की: पतवार का दबाव समान रूप से वितरित किया गया था, रबर संपीड़न डिजाइन मापदंडों के भीतर रहा, और कोई संरचनात्मक विफलता या विरूपण नहीं देखा गया। रखरखाव की आवृत्ति कम हो गई, डाउनटाइम कम हो गया, और परिचालन सुरक्षा में काफी सुधार हुआ। यह मामला उच्च-ऊर्जा, रासायनिक कार्गो वातावरण में सेल रबर फ़ेंडरों की प्रभावशीलता को उजागर करता है जहां सुरक्षा, स्थायित्व और सुसंगत प्रदर्शन महत्वपूर्ण हैं।
विशेष विवरण
| उत्पाद का नाम | सेल रबर फ़ेंडर |
| ब्रांड का नाम | होंगरुंटोंग मरीन |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| प्रतिक्रिया बल | 29-4626KN |
| ऊर्जा अवशोषण | 4-6102KNM |
| कठोरता | ≤82 शोर ए |
| मानक | PIANC2002, HGT2866-2016 |
| प्रसंस्करण सेवा | मोल्डिंग, कटिंग |
| जीवनकाल | 15-20 वर्ष |
| सेवा | OEM या ODM |
| विशेषताएँ | मजबूत, मजबूत, अच्छी तरह से सिद्ध डिज़ाइन |
| अनुप्रयोग | पोर्ट, डॉक, घाट, आदि |
| मॉडल | एच | एच | डी1 | डी2 | एन-टी |
| सेल | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
विशेषताएँ
सुसंगत लोड-विक्षेपण प्रतिक्रिया
सेल फ़ेंडर एक चिकना और अनुमानित प्रतिक्रिया वक्र प्रदान करते हैं, जो दृष्टिकोण वेग या प्रभाव कोण की परवाह किए बिना समान ऊर्जा अवशोषण सुनिश्चित करता है। खोखली सेल ज्यामिति समान रूप से भार वितरित करती है, स्थानीयकृत तनाव चोटियों को रोकती है और रबर और फ़्लैंज सिस्टम के सेवा जीवन का विस्तार करती है। यह सुविधा विभिन्न पतवार ज्यामिति वाले कई पोत प्रकारों को संभालने वाले टर्मिनलों के लिए महत्वपूर्ण है।
बेहतर ऊर्जा अवशोषण
फ़ेंडर बॉडी अपने पूर्ण विक्षेपण रेंज में कुशलता से ऊर्जा को अवशोषित करता है, पोत और घाट दोनों को प्रेषित पीक लोड को कम करता है। यह टर्मिनल को पतवार कोटिंग्स या घाट संरचनाओं को नुकसान पहुंचाए बिना बड़े या भारी जहाजों को समायोजित करने की अनुमति देता है। डिज़ाइन ऊर्जा अवशोषण को अधिकतम करते हुए आवश्यक फ़ेंडर फेस एरिया को कम करता है, जो लागत प्रभावी सुरक्षा प्रदान करता है।
पर्यावरण और थकान प्रतिरोध
रबर कंपाउंड को कठोर समुद्री परिस्थितियों में दीर्घकालिक प्रदर्शन के लिए इंजीनियर किया गया है, जिसमें खारे पानी का संपर्क, यूवी विकिरण, उच्च आर्द्रता और तापमान में उतार-चढ़ाव शामिल हैं। थकान प्रतिरोध यह सुनिश्चित करता है कि बार-बार संपीड़न चक्र क्रैकिंग, विरूपण या लोच के नुकसान का कारण न बनें। हजारों बर्थिंग के बाद भी, फ़ेंडर अपनी ऊर्जा अवशोषण क्षमता और आयामी अखंडता को बनाए रखता है।
प्रबलित फ़्लैंज और संरचनात्मक विश्वसनीयता
स्टील फ़्लैंज को समान रूप से बल वितरित करने के लिए सटीक रूप से इंजीनियर किया गया है, चरम भार के तहत अलग होने या विरूपण को रोकता है। जंग-प्रतिरोधी कोटिंग्स अत्यधिक खारे या प्रदूषित वातावरण में सेवा जीवन का विस्तार करते हैं। फ़्लैंज-रबर बॉन्ड को नियंत्रित वल्केनाइजेशन के माध्यम से अनुकूलित किया जाता है, जिससे एक मजबूत इंटरफ़ेस बनता है जो फ़ेंडर के परिचालन जीवनकाल के दौरान संरचनात्मक स्थिरता बनाए रखता है।
अनुप्रयोग
उच्च ऊर्जा रासायनिक और तेल टर्मिनल
सेल फ़ेंडर टैंकरों और रासायनिक वाहकों को संभालने वाली सुविधाओं में संवेदनशील बुनियादी ढांचे और पोत पतवारों की रक्षा करते हुए बड़ी मात्रा में बर्थिंग ऊर्जा को अवशोषित करते हैं।
परिवर्तनीय पोत आकारों वाले टर्मिनल
फ़ेंडर का अनुमानित प्रतिक्रिया वक्र कई पोत वर्गों की सेवा करने वाले बर्थ के अनुकूलन की अनुमति देता है, जो सुरक्षित और सुसंगत ऊर्जा अवशोषण सुनिश्चित करता है।
कठोर पर्यावरणीय स्थितियाँ
टिकाऊ रबर कंपाउंड और जंग-सुरक्षित फ़्लैंज सेल फ़ेंडरों को उष्णकटिबंधीय, उच्च-यूवी, या उच्च-लवणता वाले बंदरगाहों के लिए उपयुक्त बनाते हैं, जिससे रखरखाव की आवृत्ति कम होती है और सेवा जीवन लंबा होता है।
होंगरुंटोंग मरीन क्यों चुनें
इंजीनियरिंग उत्कृष्टता
होंगरुंटोंग पूर्ण-स्पेक्ट्रम बर्थिंग विश्लेषण, FEM सिमुलेशन और ऊर्जा गणना सेवाएं प्रदान करता है। अनुकूलित डिज़ाइन फ़ेंडर प्रदर्शन को अनुकूलित करने के लिए पोत प्रकार, ज्वारीय भिन्नता, बर्थिंग कोण और पर्यावरणीय स्थितियों पर विचार करते हैं।
उन्नत सामग्री और विनिर्माण विशेषज्ञता
रबर फॉर्मूलेशन को तन्य शक्ति, बढ़ाव, ओजोन प्रतिरोध और थकान के लिए सटीक रूप से इंजीनियर और परीक्षण किया जाता है। स्वचालित वल्केनाइजेशन प्रक्रियाएं सभी फ़ेंडरों में सुसंगत क्रॉसलिंकिंग, कठोरता और स्थायित्व सुनिश्चित करती हैं।
उच्च परिशुद्धता स्टील फ़्लैंज निर्माण
स्टील फ़्लैंज और पैनलों का निर्माण इन-हाउस CNC मशीनिंग, जंग संरक्षण और वेल्डिंग सत्यापन के साथ किया जाता है, जो संरचनात्मक अखंडता और सुरक्षित लगाव सुनिश्चित करता है।
व्यापक जीवनचक्र समर्थन
होंगरुंटोंग स्थापना पर्यवेक्षण, प्रदर्शन निगरानी, रखरखाव शेड्यूलिंग और स्थापना के बाद के ऑडिट प्रदान करता है। यह एकीकृत सेवा अधिकतम फ़ेंडर जीवनकाल और परिचालन सुरक्षा सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
Q1: एक सेल रबर फ़ेंडर समय के साथ प्रदर्शन कैसे बनाए रखता है?
A: उन्नत रबर कंपाउंड, अनुकूलित फ़्लैंज डिज़ाइन और मजबूत निर्माण हजारों चक्रों के बाद भी दीर्घकालिक लोच और सुसंगत ऊर्जा अवशोषण सुनिश्चित करते हैं।
Q2: क्या फ़ेंडरों को विशिष्ट पोत आकारों के लिए अनुकूलित किया जा सकता है?
A: हाँ। आयाम, विक्षेपण, फ़्लैंज डिज़ाइन और फ्रंटल पैनल एकीकरण को पोत वर्ग और बर्थिंग आवश्यकताओं के अनुरूप बनाया जा सकता है।
Q3: वे किन पर्यावरणीय परिस्थितियों का सामना कर सकते हैं?
A: फ़ेंडर यूवी, ओजोन, उच्च आर्द्रता, तापमान भिन्नता और खारे पानी के जंग का प्रतिरोध करता है, जो इसे उष्णकटिबंधीय, उपोष्णकटिबंधीय और कठोर तटीय जलवायु के लिए उपयुक्त बनाता है।
Q4: अनुशंसित रखरखाव दिनचर्या क्या है?
A: हर 6–12 महीने में बोल्ट, फ़्लैंज संरेखण, रबर सतहों और फ्रंटल पैनलों का निरीक्षण करें। आवश्यकतानुसार क्षतिग्रस्त पैड या बोल्ट बदलें।
Q5: अपेक्षित सेवा जीवन क्या है?
A: आमतौर पर 15–20 वर्ष, पोत आवृत्ति, प्रभाव ऊर्जा और पर्यावरणीय जोखिम पर निर्भर करता है, समय के साथ न्यूनतम प्रदर्शन हानि के साथ।
