डॉक बम्पर शॉक प्रतिरोधी डिजाइन कम रखरखाव डॉक किनारों की रक्षा करता है
विवरण

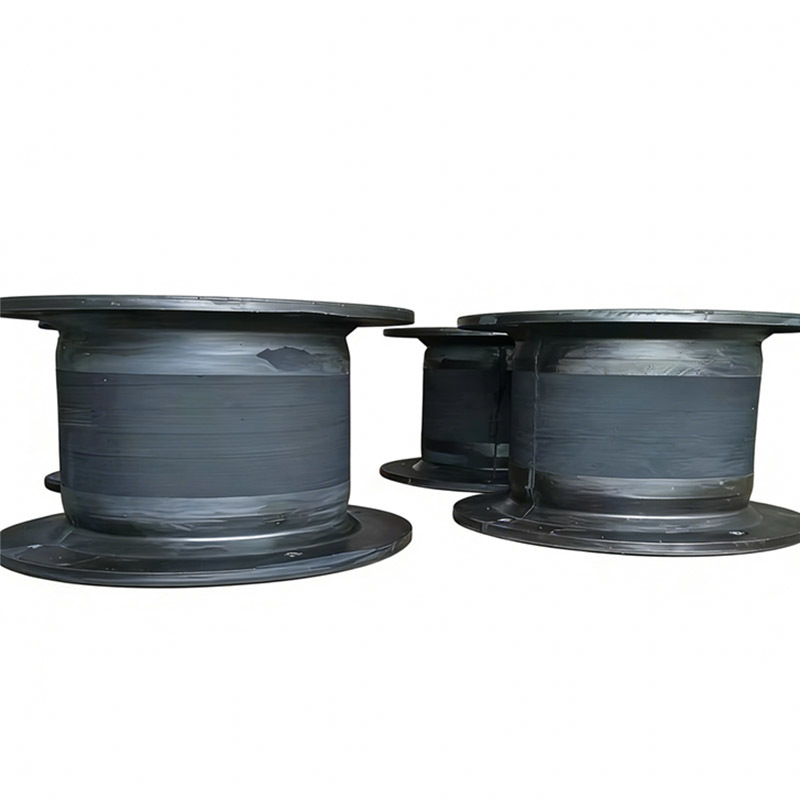

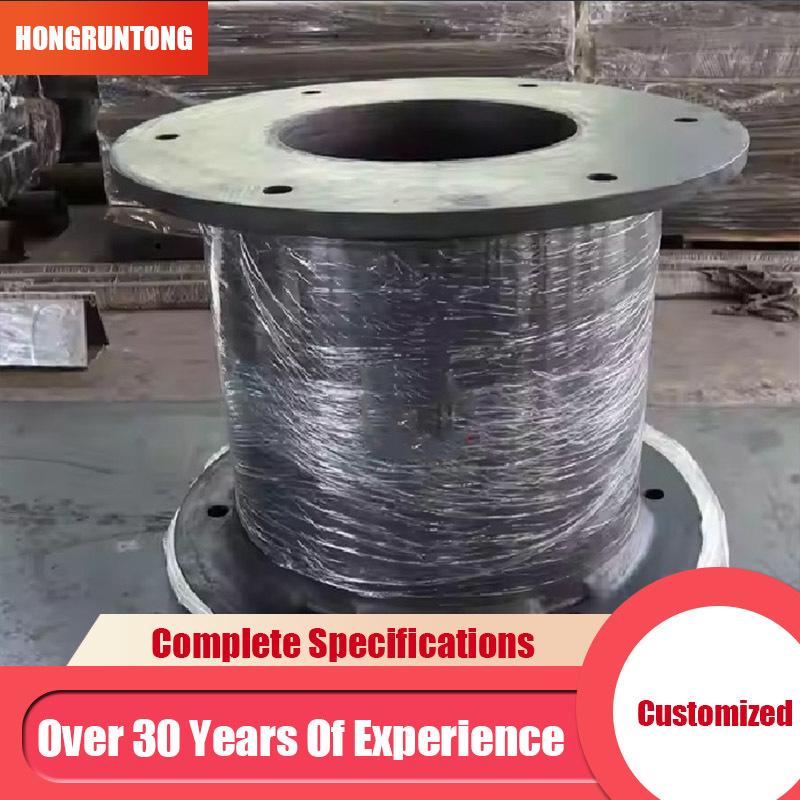

सेल रबर फेंडर्स को उनकी असाधारण ऊर्जा अवशोषण क्षमताओं, संरचनात्मक विश्वसनीयता और विविध लंगर लगाने की परिस्थितियों में अनुकूलनशीलता के लिए व्यापक रूप से मान्यता प्राप्त है।साधारण बेलनाकार या शंकु फेंडर के विपरीत, सेल फेंडर एक खोखले गोल डिजाइन के साथ निर्मित होते हैं जो पूरे फेंडर बॉडी में समान संपीड़न प्रदान करते हैं।यह पूर्वानुमानित प्रतिक्रिया बलों को भी विचलित या ऑफ-सेंटर लंगर लगाना प्रभाव के तहत अनुमति देता हैइस डिजाइन से यह भी सुनिश्चित होता है कि तनाव फ्लैंज और फ्रंट पैनल पर समान रूप से वितरित हो, जिससे स्थानीय दरार या समय से पहले रबर की थकान की संभावना कम हो जाती है।एंटी-ओजोन के साथ उन्नत रबर कंपाउंडिंग, यूवी प्रतिरोधी, और थकान प्रतिरोधी गुणों से फेंडर को चरम पर्यावरणीय परिस्थितियों में भी हजारों संपीड़न चक्रों में लोच बनाए रखने की अनुमति मिलती है।फ्लैंग्स को उच्च शक्ति वाले स्टील से सुदृढ़ किया गया है, सटीक मशीनीकृत, और विरोधी जंग परतों के साथ लेपित, संचालन के दशकों के लिए संरचनात्मक अखंडता की गारंटी।

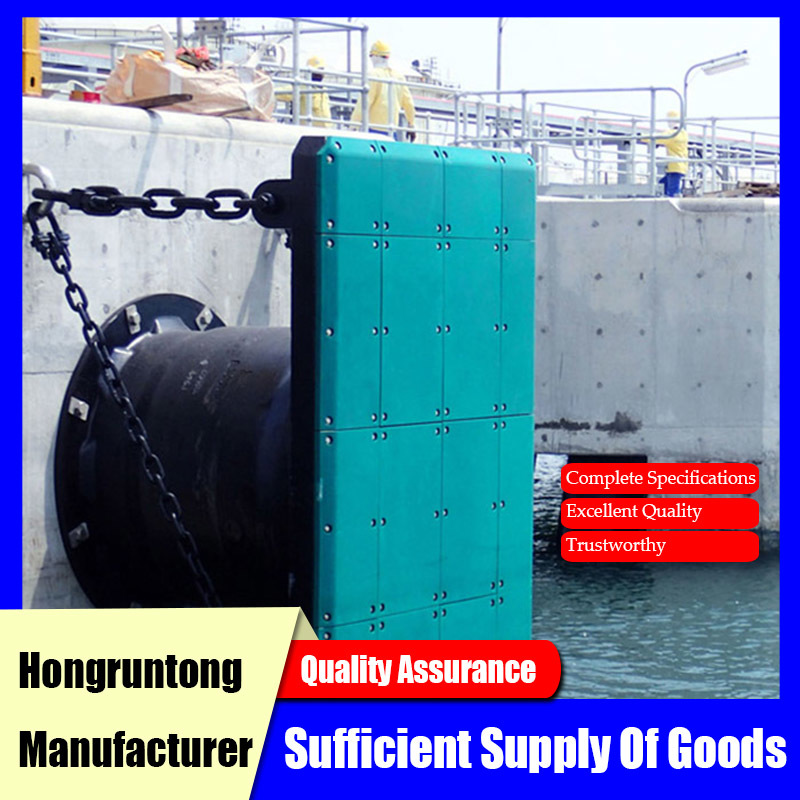

फेंडर के प्रदर्शन को आगे के पैनलों या यूएचएमडब्ल्यू-पीई पैड के साथ जोड़ा जाता है, जो घर्षण को कम करते हैं, जहाज के पतवार की रक्षा करते हैं,और एक बड़ा संपर्क क्षेत्र प्रदान करने के लिए कुशलता से लंगर डालने ऊर्जा फैलाने केसेल फेंडरों की पूर्वानुमानित और स्थिर प्रतिक्रिया वक्र ऊर्जा अवशोषण, प्रतिक्रिया बल प्रबंधन के लिए सटीक इंजीनियरिंग की अनुमति देता है,और दोनों के लिए जोखिम में कमी लंगरगाह के बुनियादी ढांचे और जहाज के पतवारइनकी मॉड्यूलर डिजाइन आकार, ऊंचाई और झुकने की क्षमता को अनुकूलित करने की अनुमति देती है, जिससे ये थोक वाहक, कंटेनर जहाजों सहित विभिन्न प्रकार के जहाजों को संभालने वाले टर्मिनलों के लिए उपयुक्त हैं।टैंकर, और एलएनजी वाहक।
केस स्टडीः पश्चिम अफ्रीका में कंटेनर टर्मिनल
पश्चिम अफ्रीकी कंटेनर बंदरगाह का विस्तार पनामाक्स के बाद के बड़े जहाजों को समायोजित करने के लिए किया जा रहा था। मौजूदा फेंडर प्रणाली, मुख्य रूप से पुराने शंकु और बेलनाकार फेंडरों से बनी है,समान रूप से लंगर लगाने की ऊर्जा को अवशोषित करने में विफल रहा, जो अक्सर पतवार के खरोंच की घटनाओं और स्थानीय पैनल विरूपण का कारण बनता है। बंदरगाह को एक ऐसे समाधान की आवश्यकता थी जो उच्च ऊर्जा को विश्वसनीय रूप से अवशोषित कर सके, पतवार के प्रभाव को कम से कम कर सके और नम,नमक से भरा समुद्री वातावरण.
हांग्रंटोंग मरीन ने आने वाले जहाजों के वजन और लंबाई दोनों के लिए अनुकूलित उच्च क्षमता वाले सेल रबर फेंडर्स की एक श्रृंखला डिजाइन की।चिकनी संपर्क और कम घर्षण प्राप्त करने के लिए फैंडर्स को प्रबलित स्टील फ्रंटल पैनलों और मोटी यूएचएमडब्ल्यू-पीई पैड के साथ जोड़ा गया थाविभिन्न जहाजों के दृष्टिकोण परिदृश्यों के तहत ऊर्जा अवशोषण को सत्यापित करने के लिए उन्नत सिमुलेशन किए गए, जिनमें चरम ज्वार परिवर्तन और कोणबद्ध लंगर शामिल हैं।
स्थापना के बाद, ऑपरेशन के बाद की निगरानी में महत्वपूर्ण सुधार दिखाई दिएः अधिकतम पतवार दबाव में 20% की कमी आई, स्थानीय पैनल तनाव समाप्त हो गया,और रबर थकान के लक्षण न्यूनतम थेरखरखाव के अंतराल छह महीने से बढ़कर एक वर्ष से अधिक हो गए, जिससे डाउनटाइम और परिचालन लागत में कमी आई।इस परियोजना ने उच्च ऊर्जा कंटेनर बर्थ के लिए सेल रबर फेंडर्स की उपयुक्तता की पुष्टि की जहां जहाज के आयाम और दृष्टिकोण गतिशीलता अक्सर भिन्न होती है.
विनिर्देश
| उत्पाद का नाम | सेल रबर फेंडर |
| ब्रांड नाम | हांग्रंटोंग मरीन |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| प्रतिक्रिया बल | 29-4626KN |
| ऊर्जा अवशोषण | 4-6102KNM |
| कठोरता | ≤82 तट A |
| मानक | PIANC2002, HGT2866-2016 |
| प्रसंस्करण सेवा | मोल्डिंग, काटने |
| जीवन काल | १५-२० वर्ष |
| सेवा | ओईएम या ओडीएम |
| विशेषताएं | मज़बूत, मज़बूत, अच्छी तरह से सिद्ध डिजाइन |
| आवेदन | बंदरगाह, डॉक, क्वे आदि |
| मॉडल | H | h | डी1 | डी2 | n-t |
| सेल | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
विशेषताएं
समान संपीड़न और पूर्वानुमानित प्रतिक्रिया बल
परिपत्र कोशिका संरचना यह सुनिश्चित करती है कि फेंडर शरीर में तनाव समान रूप से वितरित हो। यह स्थानीय विकृति को कम करता है और एक चिकनी प्रतिक्रिया बल वक्र प्रदान करता है,जो कि परिवर्तनीय दृष्टिकोण कोणों और वेगों वाले जहाजों को संभालने वाले टर्मिनलों के लिए महत्वपूर्ण है.
उच्च ऊर्जा अवशोषण दक्षता
सेल फेंडर पारंपरिक फेंडरों की तुलना में संपीड़न की प्रति इकाई अधिक ऊर्जा अवशोषित करते हैं, जो पतवार के प्रभाव को कम करते हैं और सामने के पैनल में ताकतों को वितरित करते हैं।यह पोत कोटिंग और संरचनात्मक अखंडता की रक्षा में मदद करता हैविशेष रूप से बड़े कंटेनर जहाजों पर।
पर्यावरण प्रतिरोधी टिकाऊ रबर
फेंडर यौगिक में एंटी-एजिंग, ओजोन और यूवी प्रतिरोधी additives शामिल हैं। यह सूर्य के प्रकाश, नमक स्प्रे, या औद्योगिक प्रदूषकों के लंबे समय तक जोखिम के तहत यांत्रिक गुणों को बनाए रखता है,स्थिर लोच और कम स्थायी संपीड़न सेट सुनिश्चित करना.
संरचनात्मक अखंडता के लिए प्रबलित स्टील फ्लैंज
फ्लैंज उच्च शक्ति वाले इस्पात से बना है, सटीक मशीनीकृत है, और संक्षारण रोधी कोटिंग के साथ इलाज किया गया है।यह सुरक्षित स्थापना सुनिश्चित करता है और उच्च प्रभाव लंगर की स्थिति में अलग या विरूपण को रोकता है, फेंडर सिस्टम के सेवा जीवन को बढ़ाता है।
आवेदन
उच्च क्षमता वाले कंटेनर टर्मिनल
सेल रबर फेंडर बड़े कंटेनर जहाजों के लिए ऊर्जा का विश्वसनीय अवशोषण प्रदान करते हैं, भारी भार और विभिन्न आकार के जहाजों के तहत भी स्थिर लंगर सुनिश्चित करते हैं।
परिवर्तनीय ज्वार और धाराओं वाले बंदरगाह
उनकी पूर्वानुमानित प्रतिक्रिया वक्र ज्वार के उतार-चढ़ाव और वर्तमान-संचालित दृष्टिकोण गलत संरेखण के तहत लगातार प्रदर्शन की अनुमति देता है, परिचालन जोखिम को कम करता है।
कठोर समुद्री वातावरण
फेंडर की रबर संरचना उष्णकटिबंधीय, आर्द्र और नमक से भरे वातावरण के लिए उपयुक्त है, जो लगातार प्रतिस्थापन के बिना लंबे समय तक चलने वाला स्थायित्व प्रदान करती है।
क्यों चुनें Hongruntong समुद्री
उन्नत इंजीनियरिंग विशेषज्ञता
हांग्रंटोंग पूर्ण इंजीनियरिंग सहायता प्रदान करता है, जिसमें नौकायन ऊर्जा गणना, एफईएम सिमुलेशन और जहाज के प्रकारों, नौकायन स्थितियों और परिचालन आवश्यकताओं से मेल खाने के लिए अनुकूलित डिजाइन शामिल हैं।
उच्च गुणवत्ता वाली सामग्री और निर्माण नियंत्रण
सभी रबर यौगिकों को तन्यता शक्ति, लम्बाई, संपीड़न सेट और पर्यावरण क्षरण के प्रतिरोध के लिए परीक्षण किया जाता है। स्वचालित ज्वलन सामग्री के समान गुणों को सुनिश्चित करता है।
सटीक इस्पात निर्माण
स्टील के फ्लैंग्स और फ्रंटल पैनलों का निर्माण सीएनसी परिशुद्धता, संक्षारण सुरक्षा और स्थायित्व और सुरक्षा सुनिश्चित करने के लिए वेल्डिंग गुणवत्ता सत्यापन के साथ घर में किया जाता है।
जीवनचक्र सहायता और वैश्विक सेवा
हांग्रंटोंग स्थापना मार्गदर्शन, रखरखाव अनुसूची और प्रदर्शन निगरानी प्रदान करता है, जिससे वैश्विक प्रतिष्ठानों में इष्टतम दीर्घकालिक फेंडर प्रदर्शन सुनिश्चित होता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या सेल रबर फेंडर बार-बार उच्च आवृत्ति वाले प्रभावों को संभाल सकते हैं?
उत्तर: हाँ। उनके थकान प्रतिरोधी रबर और प्रबलित डिजाइन से वे न्यूनतम प्रदर्शन हानि के साथ हजारों लंगर चक्रों को सहन करने में सक्षम हैं।
Q2: क्या कस्टम आयाम उपलब्ध हैं?
उत्तर: हाँ. होंग्रंटोंग विशिष्ट बर्थ आवश्यकताओं के अनुसार व्यास, ऊंचाई और फ्लैंज आयामों को अनुकूलित कर सकता है।
प्रश्न 3: डिलीवरी से पहले प्रदर्शन कैसे सत्यापित किया जाता है?
उत्तर: प्रत्येक फेंडर को पीआईएएनसी और आईएसओ 17357 मानकों के अनुसार संपीड़न, कठोरता, तन्यता शक्ति और बंधन गुणवत्ता के लिए परीक्षण किया जाता है।
प्रश्न 4: किस प्रकार के रखरखाव की सिफारिश की जाती है?
उत्तरः जहाज के यातायात और पर्यावरण के संपर्क के आधार पर प्रत्येक 6-12 महीनों में बोल्ट, फ्लैंज संरेखण, रबर की सतह और फ्रंटल पैनल का निरीक्षण करें।
प्रश्न 5: सेल रबर फेंडर कितने समय तक चलते हैं?
उत्तर: सामान्य सेवा जीवन 15 वर्ष से अधिक है, यह परिचालन आवृत्ति, पोत के आकार और पर्यावरण की स्थितियों के आधार पर होता है।
