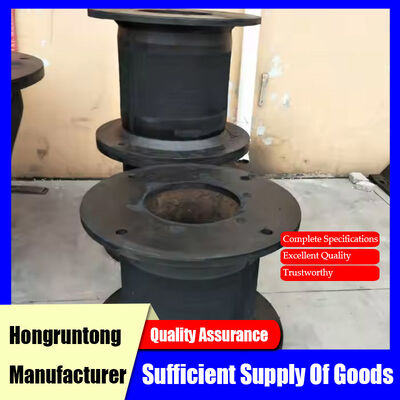

पोर्ट फेंडर उच्च ऊर्जा अवशोषण मजबूत स्थायित्व कम प्रतिक्रिया बल
विवरण

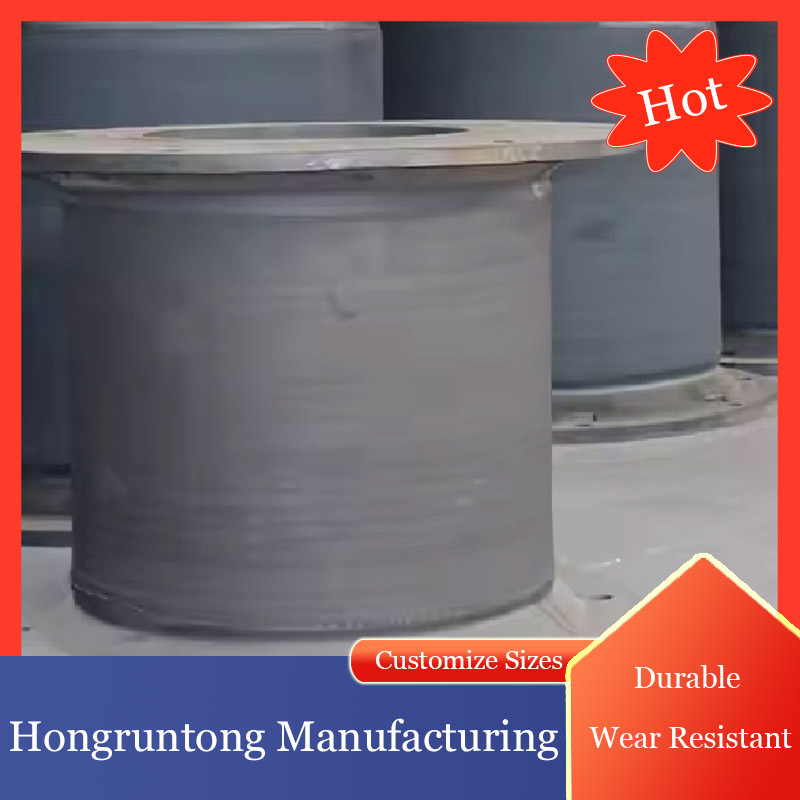

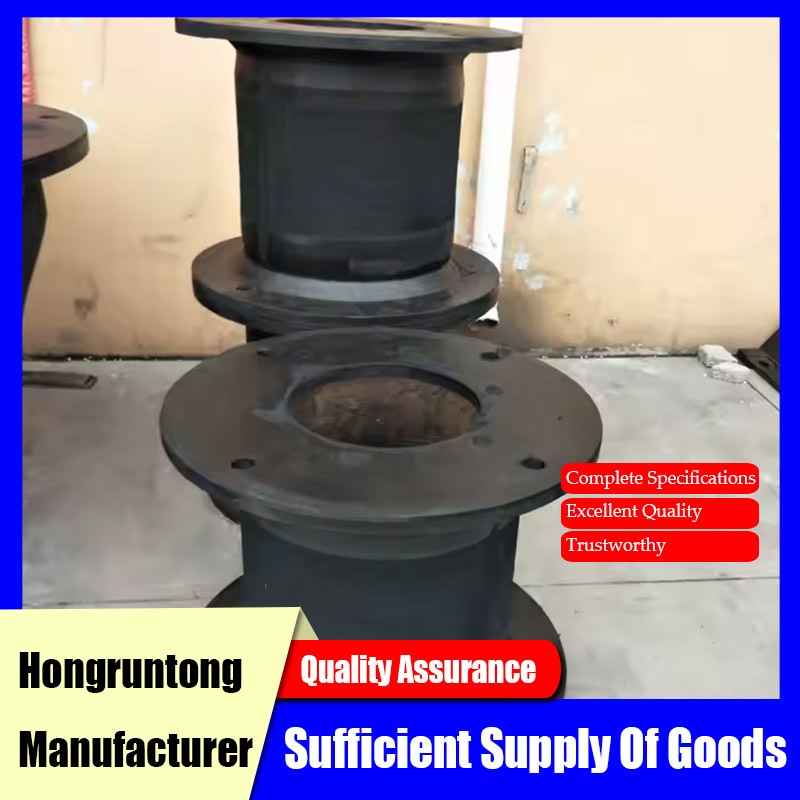

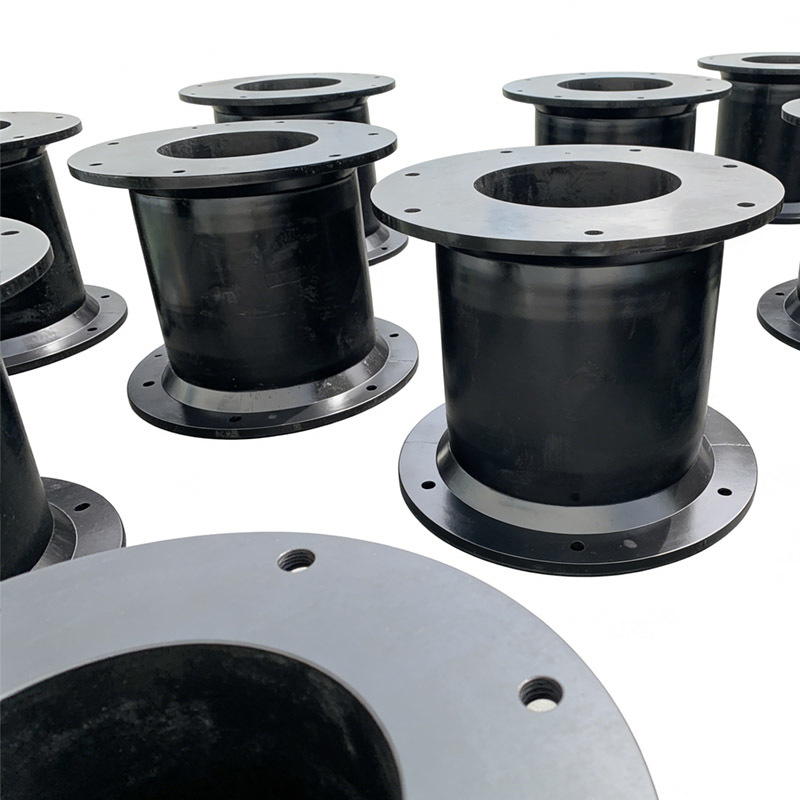

सेल रबर फेंडर आधुनिक पोर्ट इंजीनियरिंग में उपयोग किए जाने वाले सबसे परिपक्व, स्थिर और प्रभाव-कुशल फेंडर डिजाइनों में से एक हैं। एक बड़े फ्रंटल पैनल पर एक विस्तृत, समान भार वितरण देने के लिए विकसित, वे ऊर्जा अवशोषण को अधिकतम करते हुए पतवार के दबाव को कम करते हैं। उनका खोखला बेलनाकार शरीर, एक मजबूत गोलाकार बढ़ते हुए फ्लैंज के साथ मिलकर, भार के तहत नियंत्रित अक्षीय और रेडियल विरूपण की अनुमति देता है। यह अनुमानित विक्षेपण व्यवहार अत्यधिक परिवर्तनशील बर्थिंग स्थितियों में भी लगातार प्रदर्शन सुनिश्चित करता है। सेल फेंडर विशेष रूप से लंबे सेवा चक्रों में अपनी संरचनात्मक अखंडता को बनाए रखने की क्षमता के लिए मूल्यवान हैं, खासकर उन बर्थों में जो उतार-चढ़ाव वाले विस्थापन, ऑफ-सेंटर प्रभाव, या चुनौतीपूर्ण ज्वारीय सीमाओं वाले जहाजों को संभालते हैं। उच्च श्रेणी के रबर यौगिकों से इंजीनियर, फेंडर उत्कृष्ट थकान प्रतिरोध, ओजोन सहनशीलता और उन्नत लवणता, औद्योगिक प्रदूषण और व्यापक तापमान में उतार-चढ़ाव वाले वातावरण में स्थिरता का प्रदर्शन करते हैं। उनका सममित ज्यामिति ऑपरेटरों के लिए स्थापना, संरेखण और दीर्घकालिक रखरखाव योजना को सरल बनाती है जो दशकों से विश्वसनीयता की तलाश में हैं।
संरचनात्मक लाभों के अलावा, सेल फेंडर फ्रंटल पैनल और UHMW-PE पैड के साथ कुशल संपर्क प्रदान करते हैं। यह संयोजन न केवल पतवार के घर्षण को कम करता है बल्कि यह भी सुनिश्चित करता है कि बर्थिंग बल एक नियंत्रित संपर्क क्षेत्र में वितरित हो, जिससे फेंडर बॉडी और बर्थ इंफ्रास्ट्रक्चर दोनों पर पीक स्ट्रेस कम हो जाते हैं। फेंडर का प्रतिक्रिया बल वक्र अनुमानित और सुसंगत है, जिससे डिजाइन इंजीनियर आत्मविश्वास के साथ बर्थिंग ऊर्जा गणना को एकीकृत कर सकते हैं। सिस्टम का मॉड्यूलर कॉन्फ़िगरेशन भी लचीलापन प्रदान करता है; विभिन्न पैनल आकार, पैड सामग्री, या लंगर समाधान को पोत वर्ग, घाट ज्यामिति, या परिचालन बाधाओं के अनुसार चुना जा सकता है। यह अनुकूलनशीलता सेल फेंडर को बहुउद्देश्यीय टर्मिनलों से लेकर ऊर्जा बंदरगाहों तक की सुविधाओं के लिए अनुकूलित करने की अनुमति देती है।
केस स्टडी: उत्तरी ऑस्ट्रेलिया में एलएनजी टर्मिनल अपग्रेड
उत्तरी ऑस्ट्रेलिया में एक प्रमुख एलएनजी सुविधा ने 125,000 से 180,000 m³ तक के एलएनजी वाहक के एक नए बेड़े को समायोजित करने के लिए एक बड़े पैमाने पर बर्थ आधुनिकीकरण परियोजना शुरू की। मौजूदा फेंडर सिस्टम, मूल रूप से छोटे जहाजों के लिए डिज़ाइन किया गया था, असमान विरूपण, उच्च प्रतिक्रिया चोटियों और बढ़े हुए पोत विस्थापन और साइड-बर्थिंग बलों के कारण त्वरित रबर पहनने का प्रदर्शन किया। इंजीनियरिंग सलाहकारों ने ऊर्जा अवशोषण क्षमता में सुधार और तीन मीटर से अधिक ज्वारीय परिस्थितियों में बर्थिंग संचालन को स्थिर करने के लिए भारी शुल्क वाले सेल फेंडर की एक श्रृंखला को अपग्रेड करने की सिफारिश की।
होंगरुंटोंग मरीन ने एक दर्जी फेंडर समाधान प्रदान किया जिसमें उच्च क्षमता वाले सेल यूनिट शामिल थे, जिन्हें समुद्री-ग्रेड UHMW-PE पैड से लैस चौड़े स्टील फ्रंटल पैनल के साथ जोड़ा गया था। इंजीनियरिंग चरण के दौरान, होंगरुंटोंग की टीम ने अनुमानित बर्थिंग भार के तहत विरूपण व्यवहार को सत्यापित करने के लिए परिमित तत्व विश्लेषण किया। सिमुलेशन में धनुष भड़कना कोण, वर्तमान-सहायता प्राप्त दृष्टिकोण गति और एलएनजी वाहक के लिए सामान्य बर्थिंग गलत संरेखण पर विचार किया गया जो क्षेत्र में काम कर रहे थे। परिणामों से पुष्टि हुई कि चयनित फेंडर श्रृंखला पिछले सिस्टम की तुलना में पीक रिएक्शन फोर्स को 17% से अधिक कम कर देगी, जबकि ऊर्जा अवशोषण को 25% से अधिक बढ़ा देगी।
स्थापना चरण को न्यूनतम परिचालन व्यवधान के साथ निष्पादित किया गया था। पूर्वनिर्मित बेस फ्रेम, जंग-संरक्षित एंकर सिस्टम और संरेखण ब्रैकेट ने निर्धारित ज्वारीय खिड़कियों के दौरान तेजी से बढ़ते हुए की अनुमति दी। स्थापना के बाद, टर्मिनल ने बर्थिंग स्थिरता में तत्काल सुधार की सूचना दी। पोत कप्तानों ने फेंडर के साथ चिकनी पतवार-से-जुड़ाव पर ध्यान दिया, और रखरखाव टीमों ने UHMW-PE पैड पर घर्षण गर्मी और न्यूनतम सतह घर्षण देखा। अगले 18 महीनों में, प्रदर्शन निगरानी ने सभी फेंडर इकाइयों में लगातार ऊर्जा अवशोषण, न्यूनतम थकान पहनने और विश्वसनीय दीर्घकालिक विरूपण व्यवहार की पुष्टि की। अपग्रेड किए गए सिस्टम ने उच्च-वायु बर्थिंग के दौरान सुरक्षित संचालन की सुविधा भी प्रदान की, जिसके परिणामस्वरूप पतवार संपर्क तनाव और घाट के बुनियादी ढांचे के भार में मापने योग्य कमी आई।
यह मामला इस बात पर प्रकाश डालता है कि कैसे एक उचित रूप से इंजीनियर सेल फेंडर सिस्टम परिचालन दक्षता को बहाल कर सकता है, बर्थ के जीवनकाल का विस्तार कर सकता है, और बड़े, विस्थापन-संवेदनशील जहाजों को संभालने वाले टर्मिनलों की सुरक्षा प्रोफाइल को बढ़ा सकता है। उन बंदरगाहों के लिए जो परिवर्तनशील पर्यावरणीय और परिचालन स्थितियों में अनुमानित प्रदर्शन की तलाश में हैं, सेल फेंडर उपलब्ध सबसे विश्वसनीय समाधानों में से एक बने हुए हैं।
विशेष विवरण
| उत्पाद का नाम | सेल रबर फेंडर |
| ब्रांड का नाम | होंगरुंटोंग मरीन |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| प्रतिक्रिया बल | 29-4626KN |
| ऊर्जा अवशोषण | 4-6102KNM |
| कठोरता | ≤82 शोर ए |
| मानक | PIANC2002, HGT2866-2016 |
| प्रसंस्करण सेवा | मोल्डिंग, कटिंग |
| जीवनकाल | 15-20 वर्ष |
| सेवा | OEM या ODM |
| विशेषताएँ | मजबूत, मजबूत, अच्छी तरह से सिद्ध डिजाइन |
| आवेदन | पोर्ट, डॉक, घाट, आदि |
| मॉडल | एच | एच | डी1 | डी2 | एन-टी |
| सेल | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
विशेषताएँ
उच्च परिशुद्धता विक्षेपण नियंत्रण
सेल फेंडर अनुमानित लोड-विक्षेपण व्यवहार प्रदर्शित करते हैं जो इंजीनियरों को उच्च सटीकता के साथ बर्थिंग बलों को मॉडल करने की अनुमति देता है। उनकी सममित ज्यामिति समान रूप से विरूपण को चैनल करती है, तनाव सांद्रता को कम करती है और उच्च विक्षेपण दरों पर भी स्थिर ऊर्जा अवशोषण सुनिश्चित करती है। यह नियंत्रित प्रतिक्रिया उन वातावरणों में आवश्यक है जहां पोत दृष्टिकोण गति भिन्न होती है और जहां बर्थ संरचनाओं को लगातार सुरक्षा मार्जिन बनाए रखना चाहिए। एक पूर्ण विरूपण वक्र में प्रदर्शन को बनाए रखने की क्षमता ऑपरेटरों को नियमित और चुनौतीपूर्ण बर्थिंग परिदृश्यों दोनों के दौरान आत्मविश्वास प्रदान करती है।
अनुकूलित प्रतिक्रिया बल प्रबंधन
फेंडर का डिज़ाइन बड़े स्टील पैनलों में प्रतिक्रिया भार के कुशल वितरण की अनुमति देता है, जिससे पीक स्ट्रेस काफी कम हो जाते हैं और स्थानीयकृत संरचनात्मक क्षति को रोका जा सकता है। व्यापक पतवार ज्यामिति वाले जहाजों को संभालने वाले बंदरगाह फेंडर-पैनल इंटरफेस द्वारा बनाए गए समान दबाव वितरण से लाभान्वित होते हैं। सेल बॉडी की संरचनात्मक स्थिरता, उन्नत रबर कंपाउंडिंग के साथ मिलकर, अचानक बल स्पाइक्स को रोकती है और चिकनी बर्थिंग जुड़ाव का समर्थन करती है। यह न केवल घाट की दीवार की रक्षा करता है बल्कि जहाजों पर पतवार के विरूपण और सतह के पहनने को भी कम करता है।
उन्नत सामग्री संरचना और थकान प्रतिरोध
होंगरुंटोंग के सेल फेंडर क्रैकिंग, ओजोन डिग्रेडेशन और चक्रीय लोडिंग थकान का विरोध करने के लिए डिज़ाइन किए गए प्रबलित रबर फॉर्मूलेशन का उपयोग करते हैं। यह उन्नत कंपाउंडिंग हजारों बर्थिंग चक्रों के बाद भी दीर्घकालिक लोच और संपीड़न लचीलापन सुनिश्चित करता है। थकान प्रतिरोध व्यस्त टर्मिनलों के लिए विशेष रूप से महत्वपूर्ण है जहां फेंडर विभिन्न कोणों और पर्यावरणीय तनावों के तहत बार-बार लोडिंग-अनलोडिंग चक्रों का सामना करते हैं। रबर की आणविक स्थिरता जीवनकाल को बढ़ाती है और रखरखाव अंतराल को कम करती है, जिससे कुल परिचालन लागत कम होती है।
बहु-दिशात्मक भार के तहत संरचनात्मक स्थिरता
उनके बेलनाकार सेल आर्किटेक्चर के कारण, ये फेंडर अक्षीय और रेडियल लोडिंग दोनों स्थितियों के तहत संरचनात्मक स्थिरता बनाए रखते हैं। यह उन्हें बर्थिंग वातावरण के लिए उपयुक्त बनाता है जहां जहाज कोणों पर फेंडर से संपर्क कर सकते हैं या डॉकिंग के दौरान वर्तमान-संचालित बदलाव का अनुभव कर सकते हैं। डिज़ाइन मरोड़ अस्थिरता को रोकता है और यह सुनिश्चित करता है कि ऊर्जा अवशोषण प्रभाव दिशा की परवाह किए बिना सुसंगत रहे। यह बहु-दिशात्मक स्थिरता सेल फेंडर को अप्रत्याशित मौसम या गतिशील ज्वारीय विविधताओं वाले बंदरगाहों के लिए आदर्श बनाती है।
अनुप्रयोग
उच्च क्षमता वाले बर्थ जिन्हें अनुमानित ऊर्जा अवशोषण की आवश्यकता होती है
सेल फेंडर उन बर्थों में उत्कृष्ट प्रदर्शन करते हैं जहां बड़े विस्थापन वाले जहाजों को बर्थिंग बलों का समान अवशोषण करने की आवश्यकता होती है। उनका अनुमानित प्रदर्शन उच्च-ऊर्जा बर्थिंग के दौरान टर्मिनल संरचनाओं के लिए विश्वसनीय सुरक्षा प्रदान करता है, खासकर उन सुविधाओं में जो बार-बार पोत घुमाव को संभालती हैं।
टर्मिनल जिन्हें स्थिर प्रतिक्रिया भार वितरण की आवश्यकता होती है
जहां घाट की दीवारों या डॉल्फ़िन को न्यूनतम प्रतिक्रिया चोटियों की आवश्यकता होती है, फेंडर का व्यापक स्टील पैनल एकीकरण चिकनी भार हस्तांतरण सुनिश्चित करता है। यह उन्हें उन प्रतिष्ठानों के लिए उपयुक्त बनाता है जहां अंतर्निहित संरचना में केंद्रित तनाव के लिए सीमित सहनशीलता होती है।
भारी थकान साइकिलिंग वाले वातावरण
लगातार दैनिक बर्थिंग का अनुभव करने वाले टर्मिनलों को फेंडर के थकान-प्रतिरोधी रबर यौगिकों और लंबे चक्र स्थायित्व से लाभ होगा, जो बार-बार लोडिंग और परिवर्तनशील पर्यावरणीय स्थितियों के तहत स्थिर प्रदर्शन सुनिश्चित करता है।
होंगरुंटोंग मरीन क्यों चुनें
इंजीनियरिंग संचालित अनुकूलन
होंगरुंटोंग मरीन प्रत्येक फेंडर डिजाइन में हाइड्रोडायनामिक विश्लेषण, बर्थिंग सिमुलेशन और संरचनात्मक मूल्यांकन को एकीकृत करता है। यह इंजीनियरिंग-फर्स्ट दृष्टिकोण सुनिश्चित करता है कि प्रत्येक फेंडर को पोत वर्ग, घाट ज्यामिति, पर्यावरणीय परिस्थितियों और संचालन प्रकार के लिए अनुकूलित किया गया है, जो सटीक प्रदर्शन आवश्यकताओं के अनुरूप समाधान प्रदान करता है।
उन्नत रबर कंपाउंडिंग और प्रक्रिया नियंत्रण
कंपनी तन्य शक्ति, बढ़ाव, आंसू प्रतिरोध और ओजोन एक्सपोजर के लिए परीक्षण किए गए सटीक-इंजीनियर रबर फॉर्मूलेशन का उपयोग करती है। स्वचालित इलाज प्रणाली, सामग्री ट्रेसबिलिटी प्रोटोकॉल और निरंतर बैच परीक्षण यह सुनिश्चित करते हैं कि प्रत्येक फेंडर समान यांत्रिक गुणों और दीर्घकालिक स्थिरता को बनाए रखे।
उच्च शक्ति वाले स्टील पैनल निर्माण और गुणवत्ता आश्वासन
होंगरुंटोंग की इन-हाउस स्टील फैब्रिकेशन क्षमताओं में सीएनसी कटिंग, सबमर्ज्ड-आर्क वेल्डिंग, शॉट ब्लास्टिंग और मल्टी-लेयर मरीन-ग्रेड कोटिंग सिस्टम शामिल हैं। प्रत्येक फ्रंटल पैनल आयामी निरीक्षण, वेल्ड अखंडता परीक्षण और कोटिंग आसंजन मूल्यांकन से गुजरता है, यह सुनिश्चित करता है कि अंतिम सिस्टम कठोर समुद्री वातावरण में विश्वसनीय रूप से संचालित होता है।
व्यापक जीवनचक्र समर्थन और प्रदर्शन सत्यापन
कंपनी स्थापना मार्गदर्शन, क्षण-संरेखण विश्लेषण, टॉर्क विनिर्देश निर्देश और स्थापना के बाद प्रदर्शन मूल्यांकन प्रदान करती है। आवधिक निरीक्षण सेवाएं, विरूपण ट्रैकिंग और सामग्री थकान आकलन ऑपरेटरों को फेंडर के जीवनकाल को अधिकतम करने और सुरक्षा अनुपालन बनाए रखने में मदद करते हैं। यह एंड-टू-एंड समर्थन होंगरुंटोंग को एक साधारण उत्पाद आपूर्तिकर्ता के बजाय एक दीर्घकालिक तकनीकी भागीदार के रूप में अलग करता है।
सामान्य प्रश्न
1. एक सेल रबर फेंडर समय के साथ लगातार प्रदर्शन कैसे बनाए रखता है?
फेंडर का रबर फॉर्मूलेशन लोच प्रतिधारण, ओजोन और यूवी एक्सपोजर के प्रतिरोध और थकान शक्ति के लिए इंजीनियर है। उत्पादन के दौरान निरंतर परीक्षण स्थिर यांत्रिक गुणों को सुनिश्चित करता है, जबकि फेंडर की ज्यामिति हजारों लोड चक्रों में अनुमानित विरूपण सुनिश्चित करती है।
2. क्या फेंडर को विभिन्न पोत पतवार आकृतियों के लिए अनुकूलित किया जा सकता है?
हाँ। होंगरुंटोंग विशिष्ट पोत वर्गों की पतवार भड़कना विशेषताओं और बर्थिंग ऊर्जा आवश्यकताओं के अनुसार पैनल आकार, रबर ग्रेड, लंगर लेआउट और फेंडर आयामों को समायोजित कर सकता है।
3. स्थापना के बाद क्या रखरखाव आवश्यक है?
नियमित निरीक्षण में आमतौर पर बोल्ट टॉर्क, पैनल संरेखण, UHMW-PE पैड की स्थिति और असामान्य विरूपण या रबर की सतह में दरार के लिए दृश्य परीक्षा शामिल होती है। ये निरीक्षण थकान या अनुचित लोडिंग के शुरुआती संकेतों की पहचान करने में मदद करते हैं।
4. पर्यावरणीय जोखिम फेंडर को कैसे प्रभावित करता है?
उन्नत रबर कंपाउंडिंग लवणता, यूवी विकिरण, तापमान में उतार-चढ़ाव और रासायनिक वाष्प के लिए उच्च प्रतिरोध प्रदान करता है। यहां तक कि प्रदूषित या उच्च-ओजोन वातावरण में भी, मजबूत आणविक संरचना और सुरक्षात्मक सतह स्थायित्व के कारण यांत्रिक गुण स्थिर रहते हैं।
5. सेल रबर फेंडर का अनुमानित जीवनकाल क्या है?
सेवा जीवन बर्थिंग आवृत्ति, पोत विस्थापन और पर्यावरणीय परिस्थितियों पर निर्भर करता है। हालांकि, जब ठीक से स्थापित और बनाए रखा जाता है, तो होंगरुंटोंग से उच्च गुणवत्ता वाले सेल फेंडर आमतौर पर न्यूनतम प्रदर्शन गिरावट के साथ लंबे परिचालन जीवनकाल प्रदान करते हैं।
