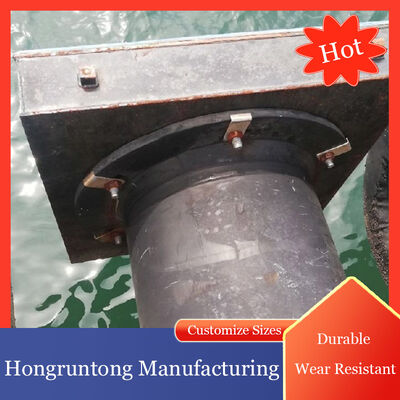

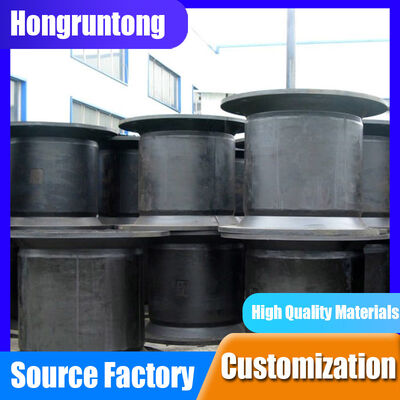

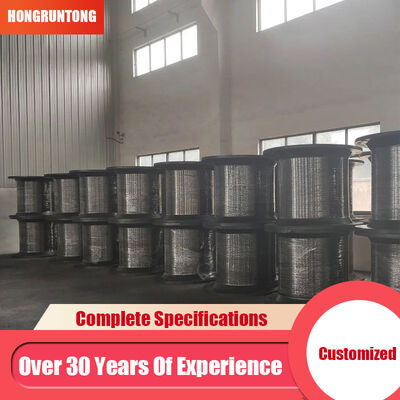

सेल रबर फेंडर उच्च ऊर्जा अवशोषण कम प्रतिक्रिया बल लंबी सेवा जीवन
विवरण
सेल रबर फेंडर्स आज के समुद्री इंजीनियरिंग क्षेत्र में सबसे विश्वसनीय और यांत्रिक रूप से स्थिर ऊर्जा अवशोषक समाधानों में से एक हैं।खोखले सेल संरचना फेंडर शरीर को चिकनी बनाए रखते हुए लंगर बल के तहत समान रूप से संपीड़ित करने में सक्षम बनाता है, पूर्वानुमानित प्रतिक्रिया वक्र। शंकु प्रकार या बेलनाकार प्रकार के फेंडर्स की तुलना में, सेल संरचना परिधि के चारों ओर तनाव को अधिक समान रूप से वितरित करती है,अत्यधिक स्थानीय कटाव को रोकना जो समय से पहले दरार का कारण बन सकता है. ज्यामिति फ्रंटल पैनल और डैक संरचना दोनों को उत्कृष्ट भार हस्तांतरण सुनिश्चित करती है। परिणामस्वरूप, सेल रबर फेंडर्स विशेष रूप से बंदरगाहों के लिए उपयुक्त हैं जहां स्थिरता, दोहराव,और दीर्घकालिक विरूपण स्थिरता आवश्यक हैं.
सामग्री संरचना को समुद्री-ग्रेड प्राकृतिक और सिंथेटिक रबर मिश्रणों से इंजीनियर किया गया है, जो एंटी-एजिंग एजेंटों, ओजोन प्रतिरोधी additives, और संरचनात्मक सुदृढीकरण भराव के साथ पूरक है।यह फेंडर को कठोर समुद्री परिस्थितियों में हजारों संपीड़न चक्रों के बाद भी अपनी लोच बनाए रखने में सक्षम बनाता है. नमक के छिड़काव, आर्द्रता, यूवी विकिरण और तापमान में उतार-चढ़ाव के लंबे समय तक संपर्क में रहने पर भी, रबर एक स्थिर कठोरता और कम स्थायी संपीड़न सेट को बनाए रखता है। इसके अलावा,फेंडर के एकीकृत स्टील फ्लैंग्स, उच्च शक्ति वाले स्टील प्लेटों का उपयोग करके निर्मित और संक्षारण प्रतिरोधी कोटिंग द्वारा संरक्षित, पतवार के सामने के पैनल और घाट की दीवार के लिए सुरक्षित बोल्टिंग की अनुमति देता है।
केस स्टडी
मध्य पूर्व में एक बड़े बल्क कार्गो टर्मिनल को अपनी पिछली फेंडर प्रणाली के साथ गंभीर चुनौतियों का सामना करना पड़ा।इस बंदरगाह में कैपेसिज़ और पोस्ट-पैनमैक्स जहाजों को सीजनल रेत तूफान और पार हवाओं के कारण दृष्टिकोण गति में महत्वपूर्ण भिन्नताओं के साथ आने का काम किया जाता था।मौजूदा शंकु फेंडरों में असमान संपीड़न और स्थानीय तनाव शिखर थे, जिसके परिणामस्वरूप रबर थकान, दरारें और अप्रत्याशित प्रतिक्रिया बल थे।टर्मिनल को एक ऐसे समाधान की आवश्यकता थी जो अधिक स्थिर ऊर्जा अवशोषण और एक घर्षण में बेहतर स्थायित्व प्रदान करता है, रेत से भरा समुद्री वातावरण।
हांग्रंटोंग मरीन ने जहाज के मापदंडों, ज्वार परिवर्तनों और दृष्टिकोण-गति लिफाफे का उपयोग करके एक पूर्ण लंगर-ऊर्जा अनुकरण किया।इंजीनियरों ने अत्यधिक मोटी यूएचएमडब्ल्यू-पीई फेस पैड से लैस प्रबलित फ्रंटल पैनलों के साथ बड़ी सेल रबर फेंडर्स की एक श्रृंखला की सिफारिश की. सेल डिजाइन, इसके सममित संपीड़न व्यवहार के साथ, दोनों सामान्य और ऑफ-सेंटर लंगिंग परिस्थितियों में काफी बेहतर स्थिरता का प्रदर्शन किया. स्थापना के बाद,वास्तविक समय में पतवार-दबाव मानचित्रण ने शिखर प्रतिक्रिया बलों में 18% की कमी और जहाज के पतवार में संपर्क दबाव का अधिक समान वितरण दिखाया.
ऑपरेशन के पहले दो वर्षों के दौरान, फैंडर्स में रबर के विघटन, फ्लैंज के विरूपण या संपीड़न अस्थिरता के कोई संकेत नहीं थे, यहां तक कि लगातार रेत घर्षण के साथ भी।रखरखाव निरीक्षणों में आवश्यक साइट पर जाँच में 30% की कमी आई, और बंदरगाह ने फेंडर प्रणाली से संबंधित शून्य अनियोजित डाउनटाइम दर्ज किया।परियोजना ने अंततः पुष्टि की कि अच्छी तरह से इंजीनियर सेल रबर फेंडर काफी हद तक बढ़ सकती है और मांग वाले बल्क-कार्गो वातावरण में रखरखाव लागत को कम कर सकती है.
विनिर्देश
| उत्पाद का नाम | सेल रबर फेंडर |
| ब्रांड नाम | हांग्रंटोंग मरीन |
| सामग्री | उच्च गुणवत्ता वाला प्राकृतिक रबर |
| प्रतिक्रिया बल | 29-4626KN |
| ऊर्जा अवशोषण | 4-6102KNM |
| कठोरता | ≤82 तट A |
| मानक | PIANC2002, HGT2866-2016 |
| प्रसंस्करण सेवा | मोल्डिंग, काटने |
| जीवन काल | १५-२० वर्ष |
| सेवा | ओईएम या ओडीएम |
| विशेषताएं | मज़बूत, मज़बूत, अच्छी तरह से सिद्ध डिजाइन |
| आवेदन | बंदरगाह, डॉक, क्वे आदि |
| मॉडल | H | h | डी1 | डी2 | n-t |
| सेल | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
विशेषताएं
स्थिर और पूर्वानुमानित प्रतिक्रिया वक्र
परिपत्र कोशिका शरीर पूरे विक्षोभ सीमा में समान रेडियल संपीड़न सुनिश्चित करता है।जिसका अर्थ है कि फेंडर परिवर्तनीय लंगर गति के तहत भी अनुमानित प्रतिक्रिया बल बनाए रखता है, कोणीय संपर्क, या दोहराए गए संपीड़न अनुक्रम। परिचालन सुरक्षा को प्राथमिकता देने वाले बंदरगाहों के लिए, यह अनुमानित प्रदर्शन जहाज के पतवार क्षति, बुलचेड ओवरस्ट्रेस,और अप्रत्याशित संरचनात्मक भारकुछ पारंपरिक फेंडरों के विपरीत, सेल डिजाइन प्रभावी रूप से लोड को सममित रूप से फैलाकर तनाव सांद्रता को कम करता है, जिससे रबर की जल्दी थकान को रोका जा सकता है।
उच्च ऊर्जा अवशोषण कम पतवार दबाव के साथ
सेल रबर फेंडर ऊर्जा अवशोषण और प्रतिक्रिया बल के बीच एक इष्टतम अनुपात प्राप्त करते हैं।इससे यह सुनिश्चित होता है कि जहाजों में ढ़ेरों जहाजों सहित ढ़ेरों जहाजों को लंगर लगाने के दौरान न्यूनतम दबाव का सामना करना पड़ता है।सेल की चौड़ी बॉडी ज्यामिति फ्रंटल पैनल के साथ जोड़े जाने पर संपर्क क्षेत्र को बढ़ाती है, जिसके परिणामस्वरूप कम स्थानीय तनाव होता है।यह विशेषता विशेष रूप से संवेदनशील पतवार कोटिंग वाले जहाजों के लिए फायदेमंद है, एलएनजी वाहक जिनकी सतहें पेंट की गई हैं, और बल्क वाहक जिन्हें नियंत्रित लंगर लिफ्ट की आवश्यकता होती है।
संरचनात्मक विश्वसनीयता के लिए प्रबलित स्टील फ्लैंज
एकीकृत स्टील फ्लैंग्स सटीक समतलता सहिष्णुता और उच्च शक्ति वाले समुद्री ग्रेड स्टील के साथ निर्मित होते हैं। अनुकूलित वल्केनाइजेशन के माध्यम से, रबर और स्टील एक मजबूत, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर।सामंजस्यपूर्ण बंधन जो भारी भार के तहत पृथक्करण को रोकता हैपरिमित तत्व विश्लेषण को डिजाइन चरण के दौरान फ्लैंज रिंग में तनाव वितरण को सत्यापित करने के लिए लागू किया जाता है, जिससे स्थिर और गतिशील दोनों लंगिंग परिदृश्यों में दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।उच्च लवणता और आर्द्रता वाले वातावरण में जंग रोधी कोटिंग्स स्थायित्व को और बढ़ाती हैं.
बेहतर उम्र बढ़ने, ओजोन और यूवी प्रतिरोध
रबर यौगिक उन्नत एंटीऑक्सीडेंट और ओजोन विरोधी योजक का उपयोग करके तैयार किया गया है। यह फेंडर को मजबूत सूर्य के प्रकाश के संपर्क में रहने के वर्षों के बाद भी अपने यांत्रिक गुणों को बनाए रखने की अनुमति देता है,उच्च तापमानकम स्थायी संपीड़न सेट यह सुनिश्चित करता है कि फेंडर अपने पूरे जीवनकाल के दौरान अपने आकार और ऊर्जा अवशोषण प्रदर्शन को बनाए रखे,प्रतिस्थापन या लगातार रखरखाव की आवश्यकता को कम करना.
आवेदन
उतार-चढ़ाव वाली गति के साथ उच्च प्रभाव बर्थ
बदलते मौसम की स्थिति में आने वाले जहाजों को संभालने वाले बंदरगाहों में स्थिर प्रतिक्रिया वक्र वाले फेंडर की आवश्यकता होती है। सेल फेंडर अनियमित गति के तहत भी स्थिरता बनाए रखते हैं।
ज्वार परिवर्तन से प्रभावित टर्मिनल
बड़ी ज्वार भिन्नता वाली सुविधाओं को पूर्वानुमानित बल आउटपुट का लाभ मिलता है, जो व्यापक श्रेणी के ड्राफ्ट स्थितियों पर अधिक सुरक्षित लंगर सुनिश्चित करता है।
कठोर या घर्षणकारी समुद्री वातावरण
रेत, निलंबित तलछट या मजबूत यूवी जोखिम वाले स्थान फेंडर के उम्र बढ़ने के प्रतिरोध और घर्षण-अनुकूलित रबर संरचना पर निर्भर करते हैं।
क्यों चुनें Hongruntong समुद्री
हांग्रंटोंग मरीन अपनी एकीकृत डिजाइन, विनिर्माण, परीक्षण और इंजीनियरिंग क्षमताओं के कारण इंजीनियर फेंडर समाधानों के वैश्विक आपूर्तिकर्ता के रूप में खड़ा है।कंपनी अपने स्वयं के रबर यौगिकों का विकास करती है, लगातार कार्बन-ब्लैक अनुपात, सख्त एजेंट, एंटीऑक्सिडेंट, और असाधारण यांत्रिक प्रदर्शन प्राप्त करने के लिए भराव को मजबूत करना।यह अनुसंधान एवं विकास क्षमता Hongruntong को विभिन्न जलवायु और पर्यावरणीय परिस्थितियों की विशिष्ट आवश्यकताओं को पूरा करने के लिए रबर सूत्रों को अनुकूलित करने की अनुमति देती है.
प्रत्येक सेल रबर फेंडर मोल्ड उत्पादन से पहले विरूपण व्यवहार, कतरनी तनाव वितरण और फ्लैंज भार पथों को सत्यापित करने के लिए परिमित-घटक मॉडलिंग से गुजरता है।यह इंजीनियरिंग-संचालित दृष्टिकोण यह सुनिश्चित करता है कि प्रत्येक मॉडल मानक और चरम लंगर दोनों स्थितियों में विश्वसनीय रूप से प्रदर्शन करता हैहांगरुंटोंग की विनिर्माण सुविधाओं में स्वचालित ज्वलन प्रणाली का उपयोग किया जाता है जो तापमान ढाल, उपचार समय और दबाव स्तर को सटीक रूप से नियंत्रित करती है।इससे रबर की कठोरता स्थिर रहती है, संरचनात्मक अखंडता और सभी उत्पादन बैचों में आयामी सटीकता।
गुणवत्ता नियंत्रण सख्त PIANC और ISO 17357 दिशानिर्देशों का पालन करता है। सीसीएस, एबीएस और बीवी सहित तीसरे पक्ष के निरीक्षण एजेंसियां तन्यता, कठोरता, लम्बाई,संपीड़न प्रदर्शनप्रत्येक फेंडर का पता एक सीरियल विनिर्माण रिकॉर्ड के माध्यम से लगाया जा सकता है जो कच्चे माल के मिश्रण, रबर शीट की तैयारी, मोल्ड कोरिंग और अंतिम निरीक्षण चरणों का दस्तावेजीकरण करता है।
हांग्रंटोंग व्यापक इंजीनियरिंग सहायता भी प्रदान करता है। सेवाओं में लंगर-ऊर्जा गणना, घाट संरचनात्मक विश्लेषण, फेंडर-पैनल डिजाइन, स्टील-संरचना निर्माण,और साइट पर स्थापना मार्गदर्शनजटिल उन्नयन या नवनिर्मित टर्मिनलों के लिए, कंपनी लेआउट अनुकूलन, लंगिंग सिमुलेशन और दीर्घकालिक विरूपण पूर्वानुमान करती है।वैश्विक बिक्री के बाद का समर्थन यह सुनिश्चित करता है कि ऑपरेटरों को समय पर निरीक्षण प्राप्त हो, रखरखाव की सिफारिशें, और प्रदर्शन लेखा परीक्षा।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या सेल रबर फेंडर भारी धमाकों के बाद स्थायी रूप से विकृत होंगे?
उत्तर: नहीं। रबर यौगिक को कम संपीड़न सेट के साथ इंजीनियर किया गया है, जो नामित संपीड़न सीमा के भीतर पूर्ण लोचदार वसूली की अनुमति देता है।
Q2: क्या फेंडर फ्लैंज बोल्ट को स्थापना के बाद पुनः उपयोग किया जा सकता है?
उत्तर: पुनः उपयोग की अनुशंसा नहीं की जाती है। सटीक प्रीलोडिंग और दीर्घकालिक संरचनात्मक स्थिरता सुनिश्चित करने के लिए बड़े ओवरहाल के दौरान बोल्ट को बदल दिया जाना चाहिए।
Q3: क्या अनुकूलित फेंडर ऊंचाई या व्यास उपलब्ध हैं?
उत्तर: हाँ. होंगरुंटोंग विशिष्ट लंगर-ऊर्जा आवश्यकताओं के अनुरूप अनुकूलित मोल्ड और आयाम प्रदान करता है।
प्रश्न 4: शिपमेंट से पहले उत्पाद के प्रदर्शन का सत्यापन कैसे किया जाता है?
उत्तर: प्रत्येक फेंडर को पीआईएएनसी दिशानिर्देशों के अनुसार संपीड़न परीक्षण से गुजरना पड़ता है, साथ ही कठोरता, तन्यता, लम्बाई और बंधन परीक्षण भी होते हैं।
Q5: अनुशंसित निरीक्षण अंतराल क्या है?
उत्तरः आमतौर पर हर 6-12 महीने में, लंगर की स्थिति, जहाज की आवृत्ति और पर्यावरण के संपर्क के आधार पर।
