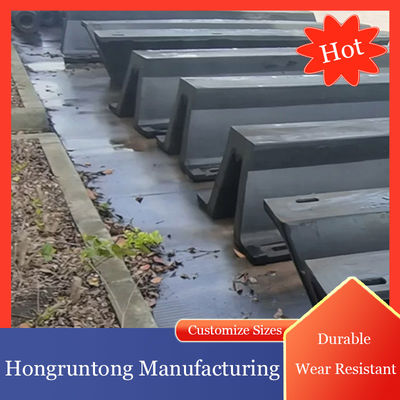

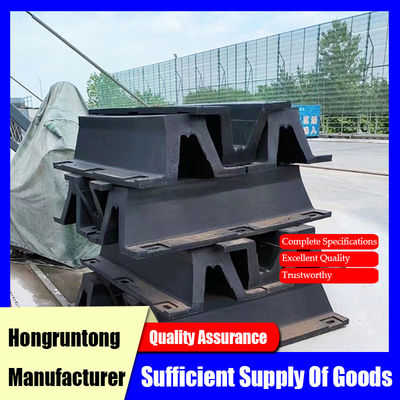

वी प्रकार डॉक बम्पर मजबूत प्रभाव प्रतिरोध लंबे समय तक चलने वाला स्थायित्व आसान स्थापना
विवरण

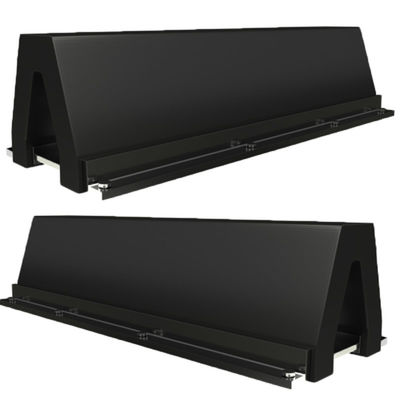

आर्क रबर फेंडर एक उच्च-प्रदर्शन वाला डॉक सुरक्षा समाधान है जिसे कठिन समुद्री वातावरण में निरंतर लंगर के प्रभावों का सामना करने के लिए इंजीनियर किया गया है।इसकी धनुषाकार संरचना एक अत्यधिक कुशल भार-भंग वक्र प्रदान करती है, कम से कम प्रतिक्रिया बल के साथ बेहतर ऊर्जा अवशोषण की अनुमति देता है।यह निरंतर परिचालन तनाव के तहत दीर्घकालिक स्थायित्व और विश्वसनीयता प्रदान करता है.
यह फेंडर बंदरगाहों, टर्मिनलों और शिपयार्डों के लिए पसंदीदा विकल्प है, जिन्हें शक्ति, अर्थव्यवस्था और अंतरिक्ष दक्षता के संतुलन की आवश्यकता होती है।आर्क फेंडर की कॉम्पैक्ट बॉडी डिजाइन उत्कृष्ट प्रदर्शन-से-आकार अनुपात प्रदान करती है, इसे संकीर्ण लंगरों के लिए आदर्श बनाता है और बाद के निर्माण परियोजनाओं के लिए। चिकनी सामने की सतह एक जहाज के पतवार के खिलाफ दबाव वितरण सुनिश्चित करती है,घर्षण या स्थानीय क्षति के जोखिम को कम करना.
200H से 1000H तक मानक आकारों में उपलब्ध, Hongruntong आर्क फेंडर्स को अंतरराष्ट्रीय गुणवत्ता और सुरक्षा मानकों को पूरा करने के लिए इंजीनियर किया गया है,वाणिज्यिक उपकरणों के सभी वर्गों के लिए विश्वसनीय प्रदर्शन प्रदान करना, नौसेना और अपतटीय जहाजों।
केस स्टडीः उत्तरी यूरोप में शिपयार्ड का आधुनिकीकरण
उत्तरी यूरोप के एक प्रमुख समुद्री जहाज निर्माण में विशेषज्ञता रखने वाले शिपयार्ड को अपने नए उपकरण के लिए एक मजबूत फेंडरिंग सिस्टम की आवश्यकता थी। मौजूदा लकड़ी के पैनल तेजी से बिगड़ रहे थे,पूर्ण जहाजों पर अक्सर रखरखाव में रुकावट और पतवार के खरोंच का कारण बनता हैचुनौती 25,000 DWT तक के जहाजों से बड़ी प्रभाव ऊर्जा को अवशोषित करने में सक्षम एक फेंडर समाधान को लागू करना था, जबकि कॉम्पैक्ट स्थापना आयामों को बनाए रखना था।
Hongruntong Marine ने आर्क रबर फेंडर्स प्रकार V1000H को एकीकृत स्टील समर्थन प्लेटों और UHMW-PE फ्रंटल पैड के साथ आपूर्ति की। प्रत्येक फेंडर्स को 180 मीटर की नौका मार्ग की दीवार के साथ लगाया गया था,स्टेनलेस स्टील के फास्टनरों के साथ आर्मर्ड कंक्रीट संरचना में लंगरस्थापना के बाद, शिपयार्ड ने लंगर लगाने के प्रभाव तनाव में 45% की कमी और डॉकिंग संचालन के दौरान पतवार की सतह क्षति को पूरी तरह से समाप्त करने की सूचना दी।
दो साल के संचालन के बाद, फैंडर्स में दरार या सामग्री की थकान के कोई संकेत नहीं थे, और निरीक्षण अंतराल तिमाही से वार्षिक तक बढ़ा दिए गए थे।परियोजना ने हांग्रंटोंग आर्क फेंडर की भारी परिचालन भार के तहत विश्वसनीय रूप से प्रदर्शन करने की क्षमता को मान्य किया जबकि कुल जीवनचक्र रखरखाव लागत को कम किया.
विनिर्देश
|
उत्पाद का नाम |
आर्क रबर फेंडर |
|
|
सामग्री |
प्राकृतिक रबर, सिलिकॉन रबर |
|
|
रंग |
काला या अनुकूलित |
|
|
सतह |
चिकनी |
|
|
आकार |
ऊँचाई |
200-1000 मिमी |
|
लम्बाई |
1000-3500 मिमी |
|
|
सभी आकार अनुकूलित किए जा सकते हैं |
||
|
भौतिक गुण |
पोलीमर सामग्री |
१००% कुंवारी |
|
कार्य तापमान |
-50°C~240°C |
|
|
तन्य शक्ति |
≥16 एमपीए |
|
|
घनत्व |
90+/-5 प्रति 100 मिमी |
|
|
कठोरता |
50-70 (किनारा A) |
|
|
लम्बाई |
≥400% |
|
|
विशेषताएं |
1उच्च तापमान प्रतिरोधी के माध्यम से |
|
|
2. उत्कृष्ट आंसू प्रतिरोधी, तेल प्रतिरोधी, उम्र बढ़ने प्रतिरोधी |
||
|
3औद्योगिक एसिड और क्षार प्रतिरोधी और अच्छा लोचदार |
||
|
4पीआईएएनसी2002 के अनुसार निर्मित |
||
|
आवेदन |
बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बार |
|
|
मॉडल |
W |
बी |
F |
सी |
H |
|
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
एचएम-एआरएफ250H |
500 |
410 |
175 |
160 |
250 |
|
एचएम-एआरएफ300H |
600 |
490 |
225 |
196 |
300 |
|
एचएम-एआरएफ400H |
800 |
670 |
300 |
260 |
400 |
|
एचएम-एआरएफ500H |
1000 |
840 |
375 |
325 |
500 |
|
एचएम-एआरएफ600H |
1200 |
1010 |
450 |
390 |
600 |
|
एचएम-एआरएफ800H |
1600 |
1340 |
600 |
520 |
800 |
|
एचएम-एआरएफ1000H |
2000 |
1680 |
750 |
650 |
1000 |
विशेषताएं
उच्च ऊर्जा अवशोषण और कम प्रतिक्रिया डिजाइन
मेहराब प्रोफाइल की ज्यामितीय दक्षता एक समान झुकने और नियंत्रित ऊर्जा अपव्यय सुनिश्चित करती है, जिससे जहाज के पतवारों और नौकायन संरचनाओं दोनों की सुरक्षा होती है।इसकी रैखिक भार-प्रतिक्रिया वक्र उच्च ऊर्जा के दौरान अचानक बल स्पाइक को रोकती है, जिससे यह विभिन्न आकार के जहाजों से जुड़े लगातार डॉकिंग संचालन के लिए उपयुक्त है।
प्रीमियम रबर कंपाउंड फॉर्मूलेशन
प्रत्येक फेंडर एक विशेष रूप से विकसित रबर यौगिक से बनाया गया है जो उच्च तन्यता शक्ति, आंसू प्रतिरोध और पर्यावरण धीरज के लिए डिज़ाइन किया गया है।सूत्र में ओजोन विरोधी और उम्र बढ़ने विरोधी एजेंट होते हैं जो लंबे समय तक यूवी और खारे पानी के संपर्क से होने वाली सतह कठोरता या दरार को रोकते हैं, चरम मौसम की स्थिति में भी लोच और विश्वसनीयता बनाए रखते हैं।
कुशल मॉड्यूलर स्थापना प्रणाली
हांग्रंटोंग आर्क फेंडर्स को मानक माउंटिंग छेद के साथ पूर्व-ड्रिल किया जाता है, जो स्थापना के दौरान त्वरित और सटीक संरेखण की अनुमति देता है।मॉड्यूलर प्रणाली दोनों ऊर्ध्वाधर और क्षैतिज विन्यास समायोजित करता हैएकीकृत स्टील प्लेट और संक्षारण प्रतिरोधी बोल्ट दशकों के संचालन के लिए सुरक्षित लगाव सुनिश्चित करते हैं।
वैकल्पिक फ्रंटल पैड के साथ बेहतर प्रदर्शन
पतवार के घर्षण और सतह के पहनने को कम करने के लिए, वैकल्पिक यूएचएमडब्ल्यू-पीई या मिश्रित फ्रंटल पैड को फेंडर बॉडी के साथ एकीकृत किया जा सकता है। ये पैड समग्र प्रभाव इंटरफ़ेस को बढ़ाते हैं, चिकनी संपर्क प्रदान करते हैं,और उच्च यातायात लंगर क्षेत्रों में रखरखाव आवश्यकताओं को कम करते हुए सेवा जीवन का विस्तार.
आवेदन

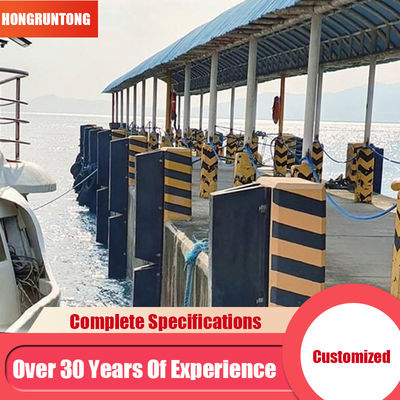

भारी शुल्क वाले बंदरगाह टर्मिनल और थोक माल ढुलाई सुविधाएं
बंदरगाह के दौरान बड़े जहाजों के प्रभाव से प्रबलित नौकायन तट की दीवारों की सुरक्षा के लिए उपयोग किया जाता है। तेल टर्मिनलों, कार्गो बर्थ और बार-बार लोडिंग संचालन के साथ बहुउद्देश्यीय घाटों के लिए उपयुक्त है।
फेरी लैंडिंग और रो-रो टर्मिनल
नौकाओं और रोल-ऑन/रोल-ऑफ जहाजों के लिए सुचारू, सुरक्षित लंगर सुनिश्चित करता है, खासकर जहां सटीक संरेखण और न्यूनतम प्रतिक्रिया बल महत्वपूर्ण हैं।
जहाज निर्माण और रखरखाव का कार्य
सुसज्जित बर्थ और मरम्मत डॉक के लिए आदर्श जहां दोहराए जाने वाले डॉकिंग और लॉन्च ऑपरेशन के दौरान पतवार की अखंडता को संरक्षित किया जाना चाहिए।
क्यों चुनें Hongruntong समुद्री
सिद्ध गुणवत्ता और वैश्विक अनुपालन
Hongruntong Arch Rubber Fenders का उत्पादन ISO 9001 और PIANC मानकों के अनुसार, अंतरराष्ट्रीय बंदरगाह सुरक्षा संहिता के पूर्ण अनुपालन के साथ किया जाता है। प्रत्येक फेंडर यांत्रिक संपीड़न परीक्षणों से गुजरता है,तन्यता सत्यापन, और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए तेजी से उम्र बढ़ने के मूल्यांकन।
सामग्री और डिजाइन में नवाचार
हमारे अनुसंधान एवं विकास विभाग लगातार रबर कंपाउंडिंग और वल्केनाइजेशन तकनीकों को परिष्कृत करता है ताकि पर्यावरण क्षरण के प्रति लचीलापन, लोच और प्रतिरोध में वृद्धि हो सके।उन्नत सिमुलेशन उपकरणों के माध्यम से, Hongruntong वास्तविक दुनिया में बेहतर प्रदर्शन के लिए फेंडर के तनाव वितरण और विरूपण प्रोफ़ाइल को अनुकूलित करता है।
अद्वितीय समुद्री संचालन के लिए कस्टम इंजीनियरिंग
हम विशिष्ट लंगर ऊर्जा गणनाओं, पोत वर्गों, और डॉक ज्यामिति के आधार पर डिजाइन और अनुकूलित fendering प्रणाली की आपूर्ति। प्रत्येक परियोजना सीएडी चित्र, एफईए सिमुलेशन डेटा,और प्रदर्शन सटीकता और परिचालन सुरक्षा सुनिश्चित करने के लिए विस्तृत स्थापना मैनुअल.
विश्वव्यापी सहायता और जीवनचक्र सेवा
Hongruntong वैश्विक रसद कवरेज, तेजी से स्पेयर पार्ट उपलब्धता, और साइट पर तकनीकी सहायता प्रदान करता है। हमारे समर्पित सेवा टीम निरीक्षण, नवीनीकरण कार्यक्रम,और जीवनचक्र प्रदर्शन ऑडिट ग्राहकों को न्यूनतम डाउनटाइम के साथ परिचालन दक्षता बनाए रखने में मदद करने के लिए.
अक्सर पूछे जाने वाले प्रश्न
1आर्क रबर फेंडर किस आकार में उपलब्ध हैं?
हांग्रंटोंग 200H से 1000H तक के मानक मॉडल प्रदान करता है, अनुरोध पर अनुकूलित आयाम उपलब्ध हैं।
2क्या फेंडर का उपयोग ठंडे जलवायु में किया जा सकता है?
हां, हमारे रबर के यौगिकों को 40 डिग्री सेल्सियस तक के तापमान पर लोच और प्रदर्शन के लिए परीक्षण किया जाता है, जिससे आर्कटिक बंदरगाहों में विश्वसनीयता सुनिश्चित होती है।
3क्या आर्क फेंडर फ्लोटिंग डॉक के लिए उपयुक्त हैं?
इनका उपयोग उचित माउंटिंग फ्रेम या स्टील समर्थन प्लेटों के साथ फिक्स्ड या अर्ध-फ्लोटिंग संरचनाओं पर किया जा सकता है।
4अनुशंसित रखरखाव आवृत्ति क्या है?
हर 6 महीने में दृश्य निरीक्षण पर्याप्त है। पूर्ण यांत्रिक निरीक्षण सालाना या चरम लंगर घटनाओं के बाद किया जा सकता है।
5क्या हांगरुंटोंग डिजाइन परामर्श प्रदान करता है?
हमारे इंजीनियर उचित फेंडर चयन और स्थापना सुनिश्चित करने के लिए निः शुल्क परामर्श, ऊर्जा गणना, और डिजाइन अनुकूलन प्रदान करते हैं।
