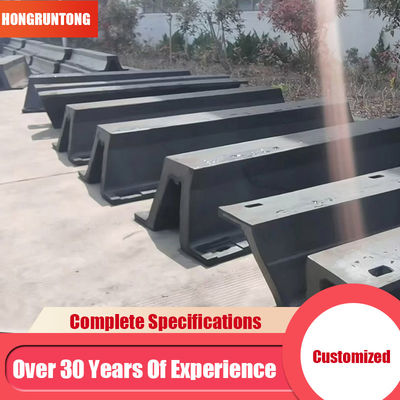

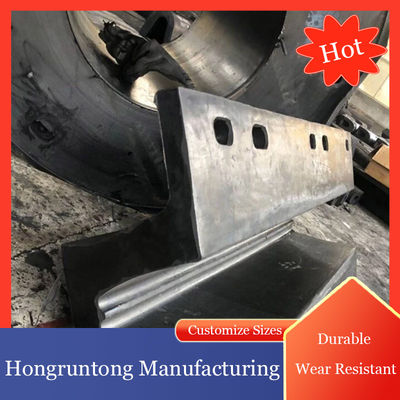

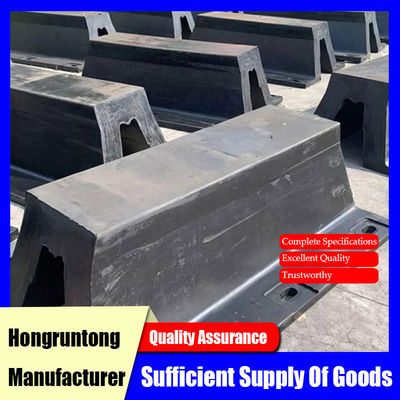

आर्क रबर फेंडर उच्च ऊर्जा अवशोषण लंबी सेवा जीवन आसान स्थापना
विवरण
आर्क रबर फेंडर एक भारी ड्यूटी डॉकसाइड सुरक्षा प्रणाली है जिसे नौका के ढांचे पर कम प्रतिक्रिया बलों को बनाए रखते हुए नौका के लंगर लगाने के दौरान उच्च प्रभाव ऊर्जा को अवशोषित करने के लिए डिज़ाइन किया गया है।आर्क के आकार का शरीर, मजबूत समुद्री-ग्रेड रबर से ढाला गया, एक स्थिर और कुशल विरूपण पैटर्न प्रदान करता है जो विभिन्न लंगर लगाने की स्थिति में जहाजों और डॉक के लिए विश्वसनीय सुरक्षा सुनिश्चित करता है।अनूठी ¥V ¥ प्रोफाइल इष्टतम भार वितरण और न्यूनतम पतवार दबाव के लिए अनुमति देता है, जिससे यह समुद्री उद्योग में सबसे कुशल ठोस प्रकार के फेंडरों में से एक है।
हांग्रंटोंग के आर्क रबर फेंडर्स को कठिन बंदरगाह और अपतटीय वातावरण में दीर्घकालिक प्रदर्शन के लिए डिज़ाइन किया गया है।वे ओजोन प्रतिरोधी हैंइसकी कॉम्पैक्ट संरचना नए और मौजूदा केय दीवारों, घाटों और जेटियों दोनों पर आसान स्थापना और संरेखण की अनुमति देती है।फेंडर को ऊर्ध्वाधर या क्षैतिज रूप से स्थापित किया जा सकता है और अक्सर घर्षण नियंत्रण और स्थायित्व में सुधार के लिए यूएचएमडब्ल्यू-पीई फेस पैड या फ्रंटल पैनलों के साथ जोड़ा जाता है.
केस स्टडीः पोर्ट मॉडर्नाइजेशन प्रोजेक्ट
दक्षिण-पूर्व एशिया में एक व्यस्त कार्गो टर्मिनल को पुराने बेलनाकार फेंडर्स के कारण अत्यधिक पतवार क्षति और घाट की दीवार के पहनने का सामना करना पड़ा, जो 30 से लगातार डॉकिंग प्रभावों को संभाल नहीं सकता था।000 DWT कंटेनर जहाजबंदरगाह प्राधिकरण को एक अधिक कॉम्पैक्ट लेकिन उच्च टिकाऊ फेंडरिंग सिस्टम की आवश्यकता थी जिसमें ऊर्जा अवशोषण में सुधार और कम प्रतिक्रिया बल था।
हांग्रंटोंग मरीन ने बर्थ के 250 मीटर के खंड के साथ स्थापित आर्क रबर फेंडर प्रकार V800H को डिजाइन और आपूर्ति की।प्रत्येक इकाई में 65±5 शोर ए की कठोरता रेटिंग के साथ एक उच्च घनत्व वाला रबर शरीर और एकीकृत इस्पात समर्थन प्लेटें थीं12 महीने की निरंतर सेवा के बाद, बंदरगाह इंजीनियरों ने पतवार संपर्क तनाव में 38% की कमी दर्ज की और घाट की दीवार को कोई संरचनात्मक क्षति नहीं हुई। रखरखाव की आवृत्ति में काफी गिरावट आई।और टर्मिनल सुचारू हासिल किया, त्वरित लंगर लगाने की कार्यवाही।
इस स्थापना की सफलता ने उच्च यातायात वाले बंदरगाहों में सीमित रखरखाव के अवसरों के साथ हांग्रंटोंग आर्क फेंडर्स की बेहतर विश्वसनीयता का प्रदर्शन किया।आधुनिक समुद्री बुनियादी ढांचे के लिए एक टिकाऊ और लागत प्रभावी समाधान के रूप में अपनी प्रतिष्ठा की पुष्टि करना.
विनिर्देश
|
उत्पाद का नाम |
आर्क रबर फेंडर |
|
|
सामग्री |
प्राकृतिक रबर, सिलिकॉन रबर |
|
|
रंग |
काला या अनुकूलित |
|
|
सतह |
चिकनी |
|
|
आकार |
ऊँचाई |
200-1000 मिमी |
|
लम्बाई |
1000-3500 मिमी |
|
|
सभी आकार अनुकूलित किए जा सकते हैं |
||
|
भौतिक गुण |
पोलीमर सामग्री |
१००% कुंवारी |
|
कार्य तापमान |
-50°C~240°C |
|
|
तन्य शक्ति |
≥16 एमपीए |
|
|
घनत्व |
90+/-5 प्रति 100 मिमी |
|
|
कठोरता |
50-70 (किनारा A) |
|
|
लम्बाई |
≥400% |
|
|
विशेषताएं |
1उच्च तापमान प्रतिरोधी के माध्यम से |
|
|
2. उत्कृष्ट आंसू प्रतिरोधी, तेल प्रतिरोधी, उम्र बढ़ने प्रतिरोधी |
||
|
3औद्योगिक एसिड और क्षार प्रतिरोधी और अच्छा लोचदार |
||
|
4पीआईएएनसी2002 के अनुसार निर्मित |
||
|
आवेदन |
बहुउद्देश्यीय टर्मिनल, रोरो रैंप, यात्री पोत टर्मिनल, बार |
|
|
मॉडल |
W |
बी |
F |
सी |
H |
|
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
[मिमी] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
एचएम-एआरएफ250H |
500 |
410 |
175 |
160 |
250 |
|
एचएम-एआरएफ300H |
600 |
490 |
225 |
196 |
300 |
|
एचएम-एआरएफ400H |
800 |
670 |
300 |
260 |
400 |
|
एचएम-एआरएफ500H |
1000 |
840 |
375 |
325 |
500 |
|
एचएम-एआरएफ600H |
1200 |
1010 |
450 |
390 |
600 |
|
एचएम-एआरएफ800H |
1600 |
1340 |
600 |
520 |
800 |
|
एचएम-एआरएफ1000H |
2000 |
1680 |
750 |
650 |
1000 |
विशेषताएं
कम प्रतिक्रिया बल के साथ अनुकूलित ऊर्जा अवशोषण
घुमावदार वी-आकार का डिजाइन कुशलतापूर्वक गतिज प्रभाव ऊर्जा को नियंत्रित विकृति में बदल देता है, जिससे डॉक संरचनाओं पर प्रतिक्रियाशील भार कम हो जाता है।यह विभिन्न विस्थापनों के जहाजों के लिए स्थिर लंगर सुनिश्चित करता है, संरचनात्मक थकान को कम करता है और जहाजों और बंदरगाह संपत्ति दोनों की रक्षा करता है।
उच्च स्थायित्व के लिए प्रबलित रबर यौगिक
प्रत्येक फेंडर को उच्च गुणवत्ता वाले रबर से निर्मित किया जाता है, जो बढ़े हुए आंसू प्रतिरोध, लोच बनाए रखने और पर्यावरण संरक्षण के लिए सिंथेटिक पॉलिमर के साथ मिश्रित होता है।यौगिक संरचना ओजोन के लिए असाधारण प्रतिरोध प्रदान करती है, यूवी विकिरण, समुद्री जल और उम्र बढ़ने, उष्णकटिबंधीय या प्रदूषित समुद्री वातावरण में भी सेवा जीवन का विस्तार।
कॉम्पैक्ट डिजाइन और आसान स्थापना
आर्क फेंडर्स हल्के और मॉड्यूलर होते हैं, जिससे फ्लैट और घुमावदार केय दीवारों दोनों पर त्वरित और सुरक्षित स्थापना की अनुमति मिलती है। मानक लंगर बोल्ट और जस्ती स्टील प्लेट मजबूत लगाव प्रदान करती है,जबकि वैकल्पिक यूएचएमडब्ल्यू-पीई फेस पैड घर्षण और सतह पहनने को कम करते हैंयह कॉम्पैक्ट संरचना उन्हें सीमित स्थान वाले अनुवर्ती या विस्तार परियोजनाओं के लिए आदर्श बनाती है।
तापमान और ज्वार में भिन्नता के बावजूद लगातार प्रदर्शन
रबर की स्थिर लोच चरम जलवायु में विश्वसनीय प्रदर्शन सुनिश्चित करती है शून्य से नीचे आर्कटिक तापमान से उच्च उष्णकटिबंधीय आर्द्रता तक।फेंडर स्थिर ऊर्जा अवशोषण और संपीड़न वसूली बनाए रखता है, न्यूनतम रखरखाव आवश्यकताओं के साथ दीर्घकालिक सुरक्षा सुनिश्चित करता है।
आवेदन
वाणिज्यिक बंदरगाह और कंटेनर टर्मिनल
कार्गो जहाजों, थोक वाहक और कंटेनर जहाजों के लगातार डॉकिंग के दौरान विश्वसनीय प्रभाव सुरक्षा प्रदान करता है।दोहराने वाले लंगर लगाने के तनावों से नौका किनारे की दीवारों की रक्षा करना.
मछली पकड़ने के बंदरगाह और छोटे नौकाओं के लिए नौकाओं
छोटे जहाजों के लिए आदर्श, जिन्हें कॉम्पैक्ट, लागत प्रभावी और टिकाऊ फेंडरिंग समाधानों की आवश्यकता होती है।इसकी लचीली स्थापना विकल्पों के साथ परिवर्तनशील बहाव परिस्थितियों के साथ लकड़ी या कंक्रीट डॉक के लिए इसे एकदम सही बनाते हैं.
औद्योगिक शिपयार्ड और अपतटीय सहायता सुविधाएं
सूखे बंदरगाहों, मरम्मत बर्थों और आपूर्ति आधारों के लिए उपयोग किया जाता है जहां जहाजों का लगातार संपर्क होता है।फेंडर का उच्च घर्षण प्रतिरोध और स्थिर प्रदर्शन इसे कठिन परिचालन चक्रों के लिए उपयुक्त बनाता है.
क्यों चुनें Hongruntong समुद्री
वैश्विक इंजीनियरिंग मानक और सामग्री अखंडता
हांग्रंटोंग मरीन आईएसओ 17357, पीआईएएनसी और आईएएलए दिशानिर्देशों के अनुपालन में आर्क रबर फेंडर्स का निर्माण करता है। प्रत्येक फेंडर्स को संपीड़न परीक्षण, तन्यता शक्ति सत्यापन,और वास्तविक समुद्री परिस्थितियों में समान गुणवत्ता और सुसंगत ऊर्जा प्रदर्शन सुनिश्चित करने के लिए त्वरित उम्र बढ़ने का विश्लेषण.
उन्नत विनिर्माण और यौगिक प्रौद्योगिकी
हमारे फेंडर उन्नत मोल्डिंग और वल्केनाइजेशन तकनीकों का उपयोग करके निर्मित किए जाते हैं जो पूर्ण बंधन और समान घनत्व की गारंटी देते हैं।रबर यौगिकों को निरंतर विरूपण चक्रों के तहत भी उच्च लचीलापन और यांत्रिक शक्ति बनाए रखने के लिए इंजीनियर किया गया है, दीर्घकालिक प्रदर्शन और न्यूनतम गिरावट सुनिश्चित करता है।
कस्टम डिजाइन और सिस्टम एकीकरण
प्रत्येक फेंडर प्रणाली को ग्राहक के परिचालन मापदंडों के अनुसार डिजाइन किया गया है-जहाज का आकार, ज्वार की सीमा और लंगर लगाने की गति।हांग्रंटोंग की इंजीनियरिंग टीम ऊर्जा अवशोषण का अनुकरण करने और फेंडर ज्यामिति को अनुकूलित करने के लिए परिमित तत्व विश्लेषण (एफईए) का उपयोग करती है, अधिकतम सुरक्षा और लागत दक्षता सुनिश्चित करता है। टर्नकी एकीकरण के लिए वैकल्पिक फ्रंटल पैनल, पैड और कस्टम माउंटिंग फ्रेम उपलब्ध हैं।
व्यापक सेवा और वैश्विक तकनीकी सहायता
हांग्रंटोंग, एशिया, मध्य पूर्व और यूरोप में सेवा केंद्रों के साथ, डिजाइन परामर्श और साइट पर स्थापना से लेकर दीर्घकालिक रखरखाव और निरीक्षण तक परियोजना का पूर्ण समर्थन प्रदान करता है।हमारा रसद नेटवर्क अंतरराष्ट्रीय बंदरगाह और अपतटीय परियोजनाओं के लिए शीघ्र वितरण और संवेदनशील ग्राहक सहायता सुनिश्चित करता है.
अक्सर पूछे जाने वाले प्रश्न
1आर्क रबर फेंडर आमतौर पर कितने समय तक रहता है?
उपयोग और पर्यावरणीय जोखिम के आधार पर, आर्क रबर फेंडर सामान्य रूप से उचित रखरखाव के साथ 10 से 20 वर्ष तक चलते हैं।
2क्या आर्क फेंडर्स को विशिष्ट बर्थ लेआउट के लिए अनुकूलित किया जा सकता है?
हां, विभिन्न संरचनात्मक या ज्वार स्थितियों के अनुरूप विभिन्न ऊंचाइयों, लंबाई और कठोरता के ग्रेड में फेंडरों का निर्माण किया जा सकता है।
3क्या अतिरिक्त फेस पैड आवश्यक हैं?
उच्च घर्षण संपर्क या इस्पात के ढक्कन वाले जहाजों के लिए, घर्षण को कम करने और जीवनकाल बढ़ाने के लिए UHMW-PE या रबर फेस पैड की सिफारिश की जाती है।
4फेंडरों का रखरखाव कैसे किया जाना चाहिए?
सतह के पहनने या बोल्ट के ढीले होने के लिए हर 6-12 महीने में नेत्रहीन निरीक्षण करें। नियमित रूप से साफ करें और अगर लगे हों तो पहने हुए पैड बदलें।
5क्या हांगरुंटोंग स्थापना सहायता प्रदान करता है?
हां, हम सही स्थापना और प्रदर्शन सुनिश्चित करने के लिए पूर्ण इंजीनियरिंग चित्र, हार्डवेयर को माउंट करने और साइट पर पर्यवेक्षण प्रदान करते हैं।
