बर्थ के लिए प्रतिरोधी प्राकृतिक रबर कोन फेंडर PIANC 2002 मानक पहनें
विवरण

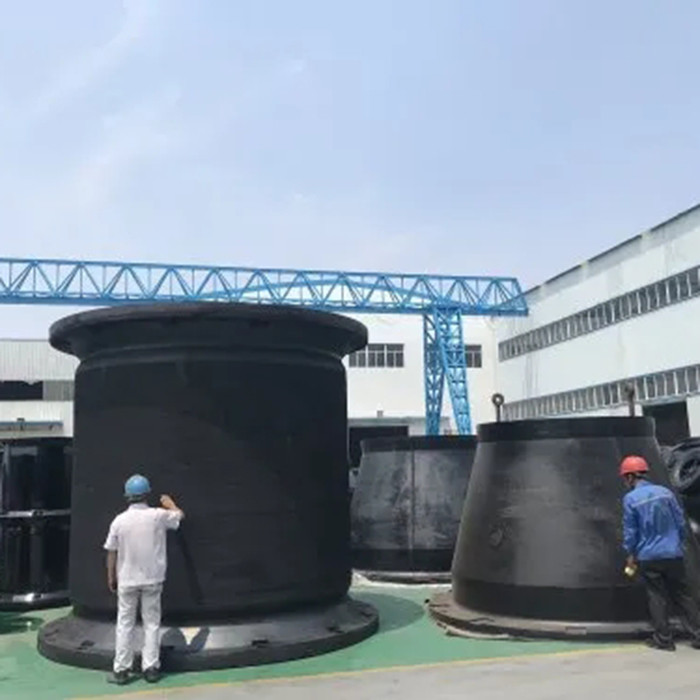

कोन फेंडर सेल रबर फेंडर की तीसरी पीढ़ी है, और सभी प्रकार के अनुप्रयोगों के लिए अनुशंसित है, जिसमें उच्च ज्वारीय भिन्नता वाले स्थान शामिल हैं।वे अपने इष्टतम प्रदर्शन, बेहतर दक्षता, उच्च स्थिरता और कतरनी और संपीड़न भार के तहत प्रदर्शन के लिए जाने जाते हैं।

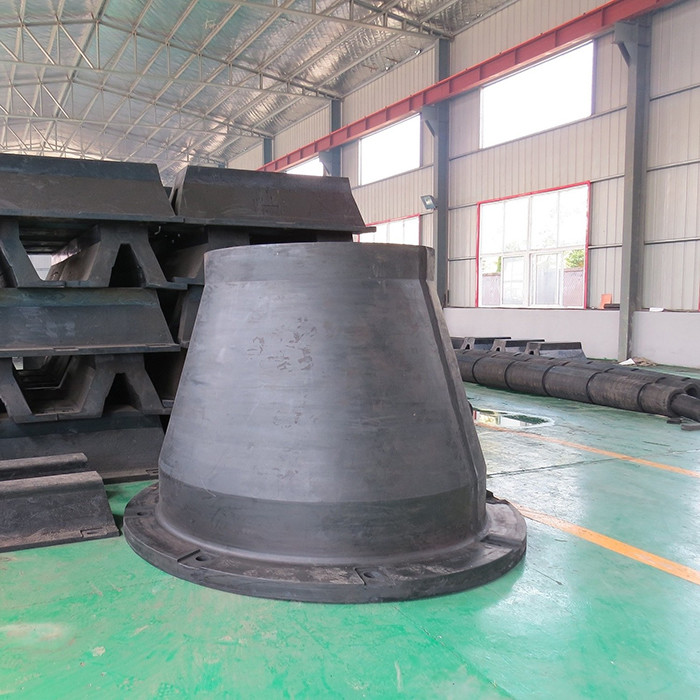

शंकु रबर फेंडर शंकु रबर बॉडी और फ्रंट स्टील फ्रेम की नई संरचना डिजाइन को अपनाते हैं, कोई वृद्धि नहीं होने की स्थिति में प्रतिक्रिया में फेंडर बनाते हैं, डिजाइन संपीड़न विरूपण 52.5% से बढ़कर 70% हो जाता है, इसका उद्भव, गोदी संरचना बना सकता है लाइट-ड्यूटी डिजाइन और परियोजना लागत को कम करना, सेल रबर फेंडर का एक आदर्श विकल्प है।इसके अलावा, फ्रंट पैनल के सामने एक फेसिंग पैड (पीई) की स्थापना जहाज और फेंडर के बीच घर्षण गुणांक को कम कर सकती है, और जहाज के बर्थिंग होने पर फेंडर द्वारा उत्पन्न कतरनी बल (क्षैतिज बल) को बहुत कम कर सकती है, जिससे फेंडर जीवन बढ़ाना।
विशेष विवरण
| उत्पत्ति का स्थान | चीन |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | DF-CRF1000H |
| उत्पाद का नाम | बर्थ के लिए प्रतिरोधी प्राकृतिक रबर कोन फेंडर PIANC 2002 मानक पहनें |
| सामग्री | उच्च गुणवत्ता वाले प्राकृतिक रबर |
| मानक | पियानक 2002,एचजीटी 2866-2016 |
| घनत्व | 1.35~2.0 ग्राम/सेमी3 |
| तन्यता ताकत | ≥16 एमपीए |
| ऊंचाई | 500H-2000H |
| रेटेड विक्षेपण | 70% - 72% |
| आकार | शंकु प्रकार |
| सेवा | लोगो, ओईएम |
| आवेदन | जहाज और डॉक की सुरक्षा के लिए उपयोग किया जाता है |
| आदर्श | एच | एच | एफ | डी | क्यू | डब्ल्यू | डीएम | डीएन |
| शंकु | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | एम 16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
स्थापना सहायक उपकरण
फ्रंट पैनल: सतह के दबाव को कम करता है और फेंडर और नावों को नुकसान से बचाता है।
फेस पैनल: पतवार की सुरक्षा के लिए घर्षण के गुणांक को कम करें।अल्ट्रा-उच्च आणविक भार पॉलीथीन।
पूर्व-स्थापित बोल्ट और नट्स: फेंडर को गोदी में सुरक्षित करने के लिए उपयोग किया जाता है।1Cr18Ni9Ti, SUS304, SUS316 स्टेनलेस स्टील या Q235 गर्म डुबकी जस्ती।
प्रीसेट यू-रिंग्स: चेन को सुरक्षित करें।Q235 चित्रित या गर्म स्नान जस्ती।
एंकर बोल्ट: फेंडर और फ्रंट पैनल जैसे सहायक उपकरण कनेक्ट करें।स्टेनलेस स्टील (या गर्म डुबकी गैल्वेनाइज्ड)।
वेट चेन: सैगिंग से बचने के लिए फ्रंट पैनल को सपोर्ट करता है।1Cr18Ni9Ti, SUS304, SUS316 स्टेनलेस स्टील या Q235 गर्म डुबकी जस्ती।
टेंशन चेन: जब फेंडर के निचले हिस्से पर जोर दिया जाता है, तो यह फेंडर के विक्षेपण को सीमित कर देता है।Q235 गर्म डुबकी जस्ती या चित्रित।
कतरनी श्रृंखला: फेंडर सिस्टम के कतरनी विरूपण को रोकता है।Q235 गर्म डुबकी जस्ती या चित्रित।
विशेषताएं
1. बड़ा विक्षेपण, उच्च प्रदर्शन।
2. बड़े पैनल सपोर्ट करते हैं।
3. कोण संपीड़न पर बेहतर प्रदर्शन, 10 डिग्री के तहत कोई प्रदर्शन हानि नहीं।
4. वाइड रेंज आकार, बहु-डिजाइन आवश्यकताओं को पूरा कर सकते हैं।
5. आसान और त्वरित स्थापना।
अनुप्रयोग
● कंटेनर और बल्क टर्मिनल
● तेल और गैस टर्मिनल
● सामान्य कार्गो टर्मिनल
● क्रूज टर्मिनल
● फेरी और रोरो टर्मिनल
● नौसेना
