शंकु रबड़ फेंडर काला रंग आईएसओ 9 001 लचीला एनबीआर प्राकृतिक रबड़ नौसेना ग्रेड:
विवरण

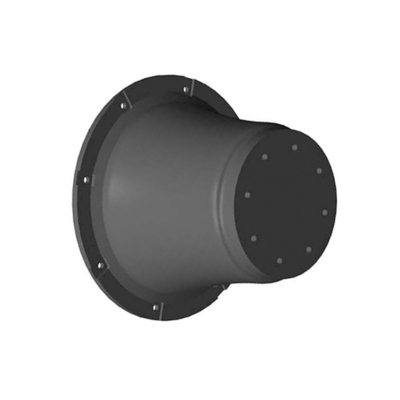

शंक्वाकार शरीर के आकार और फ्रंटल माउंट स्टील फ्रेम के साथ कोन रबर फेंडर इष्टतम प्रदर्शन और दक्षता के साथ "सेल" प्रकार के फेंडर के नवीनतम पीढ़ी के उत्पाद हैं।वे कम प्रतिक्रिया के साथ एक उत्कृष्ट ऊर्जा क्षमता प्रदान करते हैं (उनके डिज़ाइन किए गए संपीड़न विरूपण 52.5% से 72% तक बढ़ जाते हैं जबकि प्रतिक्रिया बल अपरिवर्तित होता है)

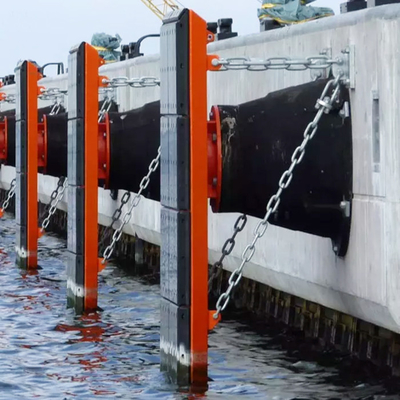

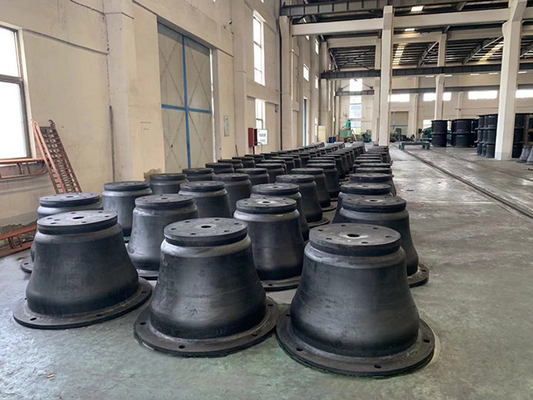

कोन रबर फेंडर में सबसे अधिक ऊर्जा अवशोषण और किसी भी फेंडर प्रकार की सबसे कम प्रतिक्रिया बल होता है।उच्च दक्षता इसे उत्कृष्ट प्रदर्शन और कम लागत बनाती है।सभी कोन फेंडर सिंगल पीस मोल्डिंग हैं इसलिए वे मजबूत, लंबे समय तक चलने वाले और स्थापित करने में आसान हैं।ज्यादातर परियोजनाओं में, ललाट फ्रेम आमतौर पर कोन फेंडर सिस्टम के संयोजन के साथ प्रयोग किया जाता है।आम तौर पर फ्रंटल फ्रेम स्टील पैनल और यूएचएमडब्ल्यू-पीई फेसिंग पैड सहित होता है।इसके अलावा, उनका उपयोग फेंडर पाइल्स के पीछे, पैरेलल मोशन सिस्टम में और कई अन्य अनुप्रयोगों के लिए भी बड़ी सफलता के साथ किया गया है।
विशेष विवरण
| प्रोडक्ट का नाम | शंकु रबड़ फेंडर काला रंग आईएसओ 9 001 लचीला एनबीआर प्राकृतिक रबड़ नौसेना ग्रेड: |
| निर्माण सामग्री | उच्च स्तरीय रबड़ |
| रंग | काला, हरा, नीला, ग्रे |
| सामान्य आकार | ऊंचाई: 500-2000 मिमी |
| प्रसंस्करण सेवा | मोल्डिंग, कटिंग |
| सतह | चमकदार या सुस्त |
| सेवा प्रदान करते हैं | रबड़ संपीड़न मोल्डिंग, रबड़ से धातु मोल्डिंग, रबड़ एक्सट्रूज़न मोल्डिंग और कस्टम रबड़ मोल्डिंग |
| फाइल का प्रारूप | ठोस कार्य, प्रो/इंजीनियर, ऑटो सीएडी, पीडीएफ, जेपीजी |
| टिप्पणियां | उपरोक्त आकार मानक, अनुकूलित आकार उपलब्ध हैं। |
| नमूना | एच | एच | एफ | डी | क्यू | वू | डी एम | डीएन |
| शंकु | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | एम16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | एम20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | एम20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | एम24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | एम24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | एम 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | एम36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | एम36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | एम42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | एम36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | एम42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | एम42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | एम42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | एम48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | एम48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | एम48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | एम 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | एम 56 | 76 |
स्थापना सहायक उपकरण
फ्रंट पैनल: सतह के दबाव को कम करता है और फेंडर और नावों को नुकसान से बचाता है।
फेस पैनल: पतवार की रक्षा के लिए घर्षण के गुणांक को कम करें।अल्ट्रा-उच्च आणविक भार पॉलीथीन।
पूर्व-स्थापित बोल्ट और नट: फेंडर को गोदी में सुरक्षित करने के लिए उपयोग किया जाता है।1Cr18Ni9Ti, SUS304, SUS316 स्टेनलेस स्टील या Q235 गर्म स्नान जस्ती।
प्रीसेट यू-रिंग्स: चेन को सुरक्षित करें।Q235 चित्रित या गर्म स्नान जस्ती।
एंकर बोल्ट: फेंडर और फ्रंट पैनल जैसे एक्सेसरीज कनेक्ट करें।स्टेनलेस स्टील (या गर्म स्नान जस्ती)।
वजन श्रृंखला: सैगिंग से बचने के लिए फ्रंट पैनल का समर्थन करता है।1Cr18Ni9Ti, SUS304, SUS316 स्टेनलेस स्टील या Q235 गर्म स्नान जस्ती।
तनाव श्रृंखला: जब फेंडर के निचले हिस्से पर जोर दिया जाता है, तो यह फेंडर के विक्षेपण को सीमित कर देता है।Q235 गर्म स्नान जस्ती या चित्रित।
शीयर चेन: फेंडर सिस्टम के अपरूपण विरूपण को रोकता है।Q235 गर्म स्नान जस्ती या चित्रित।
विशेषताएँ
1. PIANC मानक स्वीकृत
2. बड़ा विक्षेपण, उच्च प्रदर्शन
3. प्रति फेंडर वजन उच्च ऊर्जा अवशोषण
4. स्थिर आकार कतरनी बल का प्रतिरोध करता है
5. मजबूत और प्रदर्शन बनाए रखता है
6. 72% तक का विक्षेपण
7. छोटे पदचिह्न के लिए रिवर्स माउंट किया जा सकता है
8. अच्छा स्थायित्व
अनुप्रयोग
कंटेनर और बल्क टर्मिनल
●तेल और गैस टर्मिनल
● सामान्य कार्गो टर्मिनल
रोरो और क्रूज टर्मिनल
डॉल्फ़िन और मोनोपाइल्स
नौसेना
