वाटरप्रूफ फ्लेक्सिबल कोन रबर फेंडर DF-CRF1200H फिक्स्ड रबर फेंडर मूरिंग
विवरण

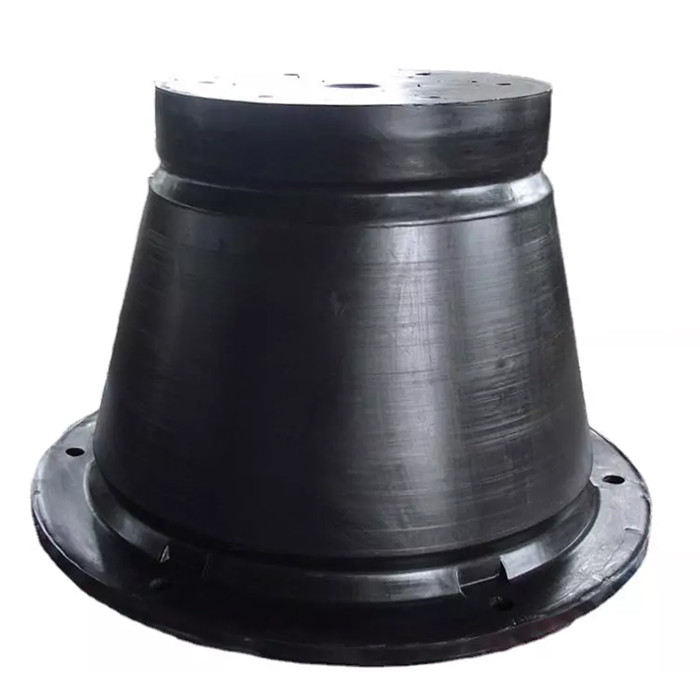

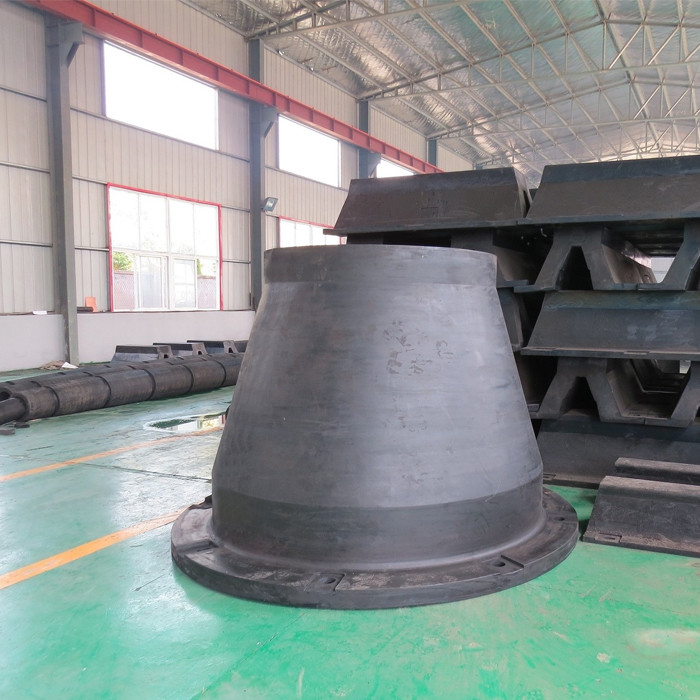

कोन रबर फेंडर एक अधिक उचित संरचना के साथ, सेल प्रकार के फेंडर की तीसरी पीढ़ी के उत्पाद हैं।इसका विक्षेपण अन्य समान आकार के फेंडर की तुलना में दोगुना ऊर्जा अवशोषण प्राप्त करने के लिए 72.5% तक पहुंच सकता है।डॉक परियोजनाओं की कम लागत के साथ कोन रबर फेंडर की लंबी सेवा जीवन है।ललाट पैनल पतवार के दबाव को बहुत कम कर सकता है, जो इसे एक बड़े जहाज की बर्थिंग के लिए विशेष रूप से उचित बनाता है।बंदरगाहों के लिए विशेष जो कम प्रतिक्रिया और उच्च ऊर्जा अवशोषण या सुपर शंकु फेंडर सिस्टम के लिए उपयुक्त सभी बंदरगाहों का अनुरोध करते हैं, यह स्थापना के लिए आसान है।
शंकु फेंडर की ऊंचाई 300 मिमी और 2000 मिमी के बीच उपलब्ध है, और मुख्य रूप से 3 विभिन्न रबर ग्रेड में हैं।इसका पतला डिज़ाइन एक बड़ा गोलाकार आधार प्रदान करता है, जो कतरनी बल, अक्षीय बल या कोणीय बल की परवाह किए बिना फेंडर बॉडी को हमेशा स्थिर रख सकता है।यह आमतौर पर UHMW-PE पैड या स्टील प्लेट के साथ लगाया जाता है।सुपर कोन फेंडर में ओवरलोड स्टॉप फ़ंक्शन होता है, जो अत्यधिक संपीड़न के लिए अधिक प्रतिरोधी होता है।
विशेष विवरण
| प्रोडक्ट का नाम | वाटरप्रूफ फ्लेक्सिबल कोन रबर फेंडर DF-CRF1200H फिक्स्ड रबर फेंडर मूरिंग |
| ब्रांड का नाम | डॉकफेंडर |
| मॉडल संख्या | DF-CRF1200H |
| सामग्री | उच्च घनत्व NR |
| मानक | एचजीटी 2866-2016, पियानो 2002 |
| आकार | शंकु प्रकार |
| ओईएम / ओडीएम | उपलब्ध |
| आकार | ड्राइंग आयामों के अनुसार |
| सहिष्णुता मानक | ISO2768-M या ISO3302-1:2014 क्लास M2 |
| प्रयोग | शिप डॉकिंग या बर्थिंग के लिए |
| प्रमाणपत्र | डीएनवी बीवी सीसीएस एलआर एबीएस |
| रंग | ग्राहकों की आवश्यकताएं |
| वर्किंग टेम्परेचर | -15 डिग्री से 200 डिग्री |
| नमूना | एच | एच | एफ | डी | क्यू | वू | डी एम | डीएन |
| शंकु | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | एम16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | एम20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | एम20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | एम24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | एम24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | एम 30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | एम36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | एम36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | एम42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | एम36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | एम42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | एम42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | एम42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950 | 845 | 1755 | एम48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | एम48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | एम48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | एम 56 | 76 |
| DF-2000H | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | एम 56 | 76 |

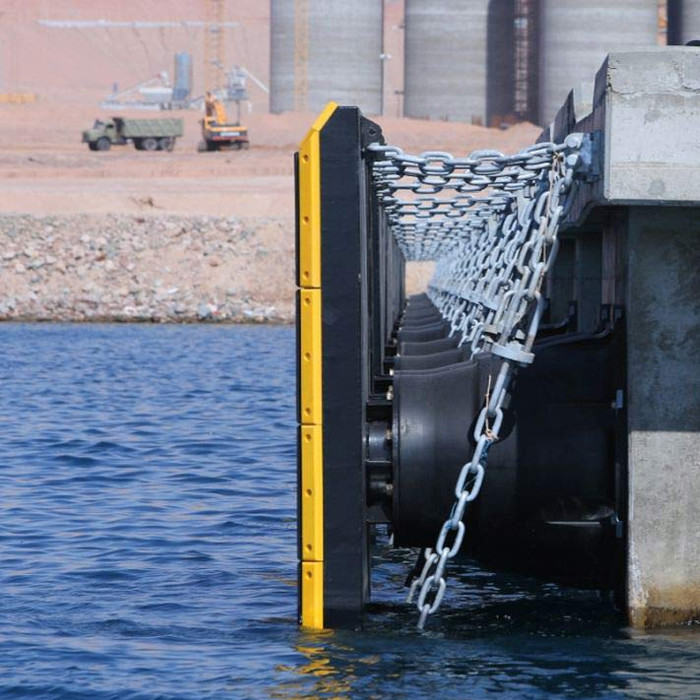

स्थापना सहायक उपकरण
फ्रंट पैनल: सतह के दबाव को कम करता है और फेंडर और नावों को नुकसान से बचाता है।
फेस पैनल: पतवार की रक्षा के लिए घर्षण के गुणांक को कम करें।अल्ट्रा-उच्च आणविक भार पॉलीथीन।
पूर्व-स्थापित बोल्ट और नट: फेंडर को गोदी में सुरक्षित करने के लिए उपयोग किया जाता है।1Cr18Ni9Ti, SUS304, SUS316 स्टेनलेस स्टील या Q235 गर्म स्नान जस्ती।
प्रीसेट यू-रिंग्स: चेन को सुरक्षित करें।Q235 चित्रित या गर्म स्नान जस्ती।
एंकर बोल्ट: फेंडर और फ्रंट पैनल जैसे एक्सेसरीज कनेक्ट करें।स्टेनलेस स्टील (या गर्म स्नान जस्ती)।
वजन श्रृंखला: सैगिंग से बचने के लिए फ्रंट पैनल का समर्थन करता है।1Cr18Ni9Ti, SUS304, SUS316 स्टेनलेस स्टील या Q235 गर्म स्नान जस्ती।
तनाव श्रृंखला: जब फेंडर के निचले हिस्से पर जोर दिया जाता है, तो यह फेंडर के विक्षेपण को सीमित कर देता है।Q235 गर्म स्नान जस्ती या चित्रित।
शीयर चेन: फेंडर सिस्टम के अपरूपण विरूपण को रोकता है।Q235 गर्म स्नान जस्ती या चित्रित।
विशेषताएँ
1. उच्च कोणों के दौरान भी अत्यधिक कुशल प्रदर्शन
2. लंबे समय तक उपयोगी जीवन
3. कम प्रतिक्रिया बल और उच्च ऊर्जा अवशोषण
4. बड़े बर्थिंग कोणों पर भी कम प्रदर्शन हानि
5. बहुमुखी डिजाइन कई अनुप्रयोगों के लिए उपयुक्त है।
6. महान स्थिरता
7. अच्छा कतरनी प्रतिरोध
अनुप्रयोग
रोरो
टैंकर
● क्रूज बर्थ और संरचनाएं
●कंटेनर और बल्क टर्मिनल
सामान्य कार्गो सुविधाएं
